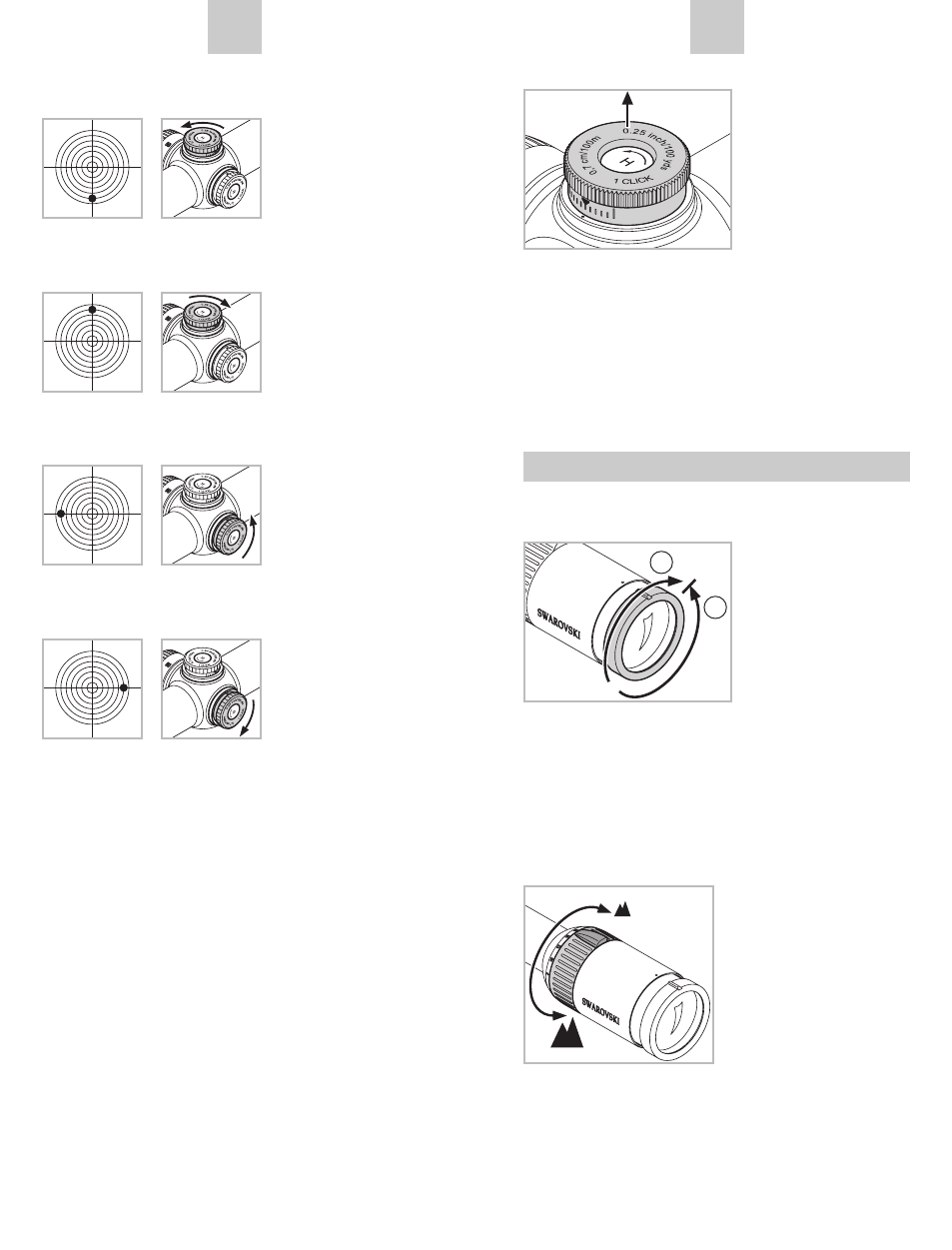

Correctie bij een laag schot
Draai de kartelknop
van de hoogteverstel-
ling in de pijlrichting
H.
Correctie bij een hoog schot
Draai de kartelknop
van de hoogtever-
stelling tegen de pijl-
richting H in.
Correctie bij een links schot
Draai de kartelknop
van de zijdelingse
verstelling in de pijl-
richting r.
Correctie bij een rechts schot
Draai de kartelknop
van de zijdelingse
verstelling tegen de
pijlrichting r in.
De trefpuntcorrectie per klik vindt u in het bijge-
voegde technische gegevensblad of op het opschrift
op de hoogte- resp. zijdelingse verstelling van uw
richtkijker.
De nulpuntjustering
Nadat u de richtkijker t.o.v. het wapen gejusteerd
hebt, kunt u deze basisinstelling vastleggen. De
betreffende schaal bevindt zich op de kartelknop van
de hoogte- resp. de zijdelingse instelling.
1. trek eerst de kartel-
knop omhoog.
in deze stand wordt
het dradenkruis niet
versteld, indien u
aan de kartelknop
draait.
2. Breng dan door draaien van de kartelknop het
nulpunt van de schaal in overeenstemming met
het indexpunt op de richtkijker.
3. De dradenkruisverstelling en de kartelknop wor-
den weer aan elkaar gekoppeld door eenvoudig de
kartelknop in te drukken. Uw individuele richtpunt-
instelling is nu precies als nulpunt gejusteerd.
Bediening
Instelling van de beeldscherpte
Uw individuele instel-
ling voor de beste
scherpte van het dra-
denkruis bereikt u door
eenvoudig de dioptrie-
stelring te draaien.
Draai de dioptrie-stel-
ring eerst helemaal
naar links ➀ (tegen de wijzers van de klok in) en
dan naar rechts ➁, tot het dradenkruis de optimale
scherpte heeft.
De instelgebieden zijn afhankelijk van de afzonder-
lijke modellen. Lees dit a.u.b. na op het bijgevoegde
technische gegevensblad.
Het wisselen van de vergroting
Door de vergrotings-
stelring 180° te draaien
kunt u de gewenste ver-
groting traploos instellen.
De schaal op de stelring
maakt een eenvoudig en
praktisch aflezen van de
instelling mogelijk. voor
een betere oriëntering
heeft de zachte, geprofileerde stelringomhulling een
neusje.
