6 | sBp e | sBp e sol | sBp e cool www.stiebel-eltron.com
installation
technische daten
9. technische daten

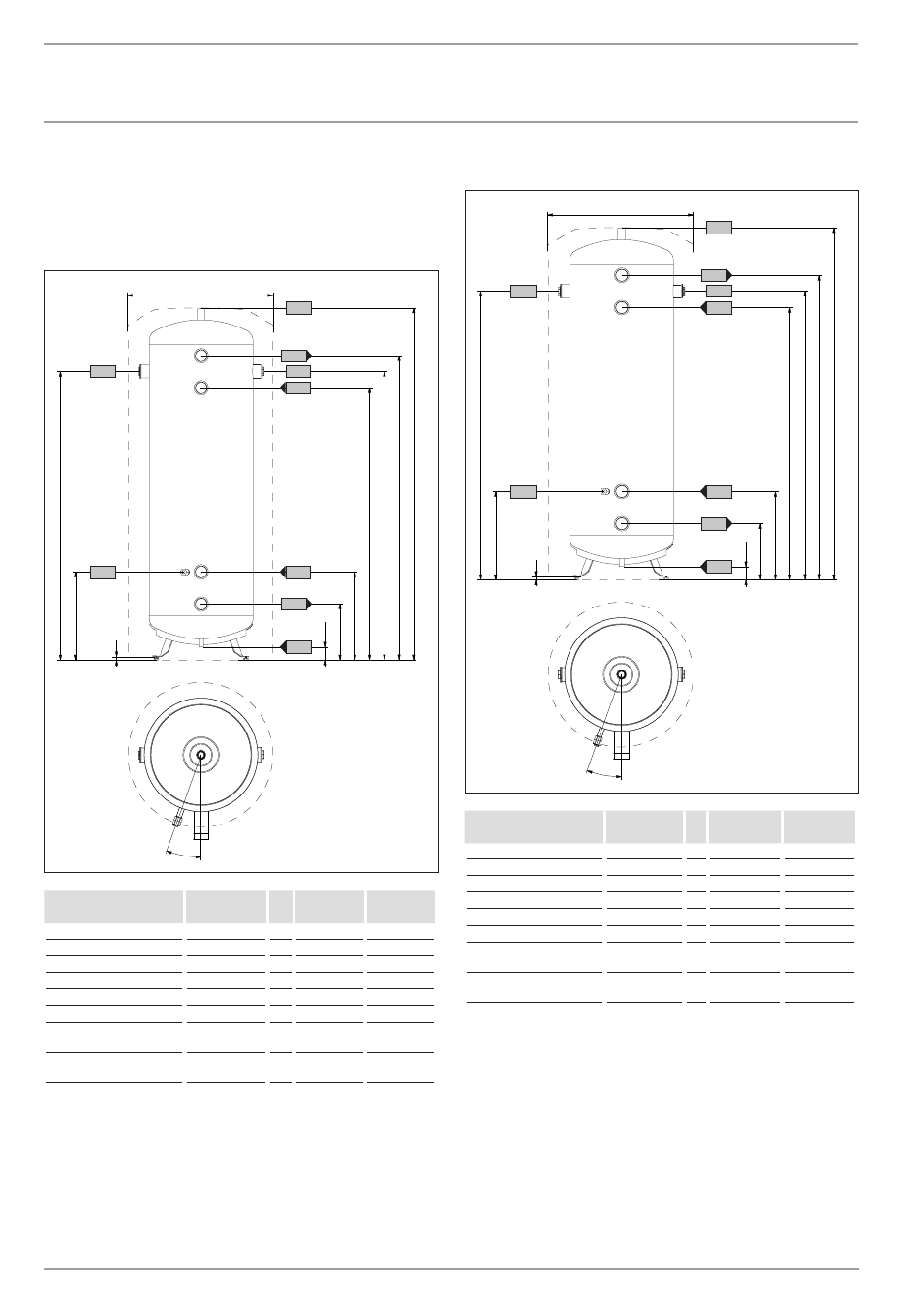

9.1 maße und anschlüsse
sBP 200 e | sBP 200 e cool
200 230
370
1170
1240 1310
1535
370
1240
630
15-28
i07 i07
h02
d46
c01
e02
d01
e01
d02
20°
D
00
00
01
74
08
sBp 200 e sBp 200 e
cool
d01 WP Vorlauf Außengewinde G 2 A G 2 A
d02 WP Rücklauf Außengewinde G 2 A G 2 A
d46 Entlüftung Innengewinde G 3/4 G 3/4
e01 Heizung Vorlauf Außengewinde G 2 A G 2 A
e02 Heizung Rücklauf Außengewinde G 2 A G 2 A
h02 Fühler WP Rücklauf Durchmesser mm 9,5 9,5
i07 elektr. Not-/
Zusatzheizung
Innengewinde G 1 1/2 G 1 1/2
i11 elektr. Not-/
Zusatzheizung opt.
Innengewinde G 1 1/2 G 1 1/2
sBP 400 e | sBP 400 e cool
200 250
390
1315
1390 1455
1710
390
1240
750
15-28
i07 i07
h02
d46
c01
e02
d01
e01
d02
20°
D
00
00
01
74
10
sBp 400 e sBp 400 e
cool
d01 WP Vorlauf Außengewinde G 2 A G 2 A
d02 WP Rücklauf Außengewinde G 2 A G 2 A
d46 Entlüftung Innengewinde G 3/4 G 3/4
e01 Heizung Vorlauf Außengewinde G 2 A G 2 A
e02 Heizung Rücklauf Außengewinde G 2 A G 2 A
h02 Fühler WP Rücklauf Durchmesser mm 9,5 9,5
i07 elektr. Not-/
Zusatzheizung
Innengewinde G 1 1/2 G 1 1/2
i11 elektr. Not-/
Zusatzheizung opt.
Innengewinde G 1 1/2 G 1 1/2
