42 | sBp e | sBp e sol | sBp e cool www.stiebel-eltron.com
instalaCe
technické údaje
9. technické údaje

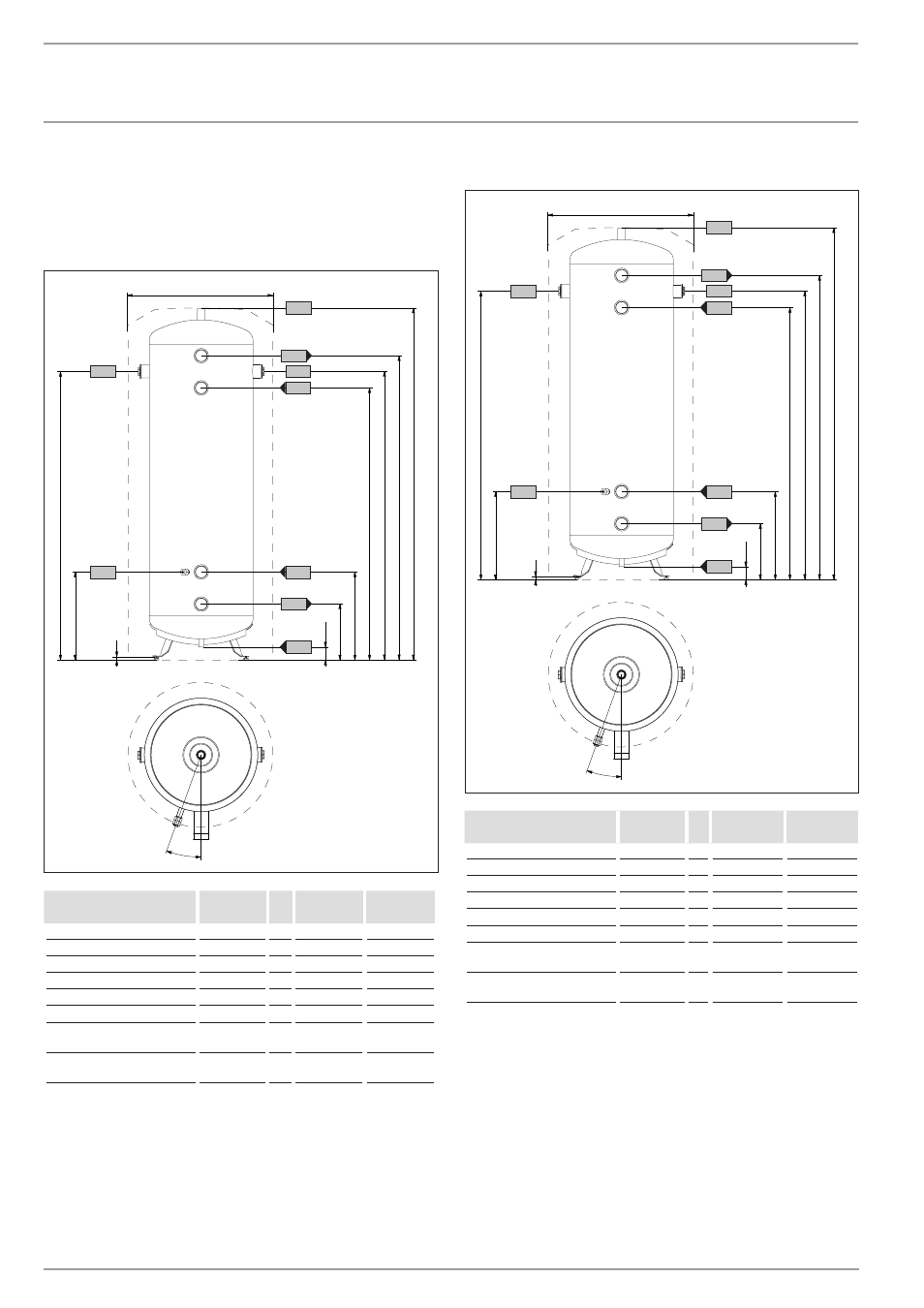

9.1 Rozměry a přípojky
sBP 200 e | sBP 200 e cool
200 230
370
1170
1240 1310
1535
370
1240
630
15-28
i07 i07
h02
d46
c01
e02
d01
e01
d02
20°
D
00
00
01
74
08
sBp 200 e sBp 200 e
cool
d01 Tep.čerp.vstup.strana Vnější závit G 2 A G 2 A
d02 Tep.čerp.vratný tok Vnější závit G 2 A G 2 A
d46 Odvzdušnění Vnitřní závit G 3/4 G 3/4
e01 Topení vstup.strana Vnější závit G 2 A G 2 A
e02 Topení vratný tok Vnější závit G 2 A G 2 A
h02 Čidlo tep.čerp.vrat.tok Průměr mm 9,5 9,5
i07 Elektrické nouzové/
přídavné topení
Vnitřní závit G 1 1/2 G 1 1/2
i11 Elektr. nouz./přídavné
topení přísl.
Vnitřní závit G 1 1/2 G 1 1/2
sBP 400 e | sBP 400 e cool
200 250
390
1315
1390 1455
1710
390
1240
750
15-28
i07 i07
h02
d46
c01
e02
d01
e01
d02
20°
D
00
00
01
74
10
sBp 400 e sBp 400 e
cool
d01 Tep.čerp.vstup.strana Vnější závit G 2 A G 2 A
d02 Tep.čerp.vratný tok Vnější závit G 2 A G 2 A
d46 Odvzdušnění Vnitřní závit G 3/4 G 3/4
e01 Topení vstup.strana Vnější závit G 2 A G 2 A
e02 Topení vratný tok Vnější závit G 2 A G 2 A
h02 Čidlo tep.čerp.vrat.tok Průměr mm 9,5 9,5
i07 Elektrické nouzové/
přídavné topení
Vnitřní závit G 1 1/2 G 1 1/2
i11 Elektr. nouz./přídavné
topení přísl.
Vnitřní závit G 1 1/2 G 1 1/2
