ГАРАНТИЯ | ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ И УТИЛИЗАЦИЯ
ЗАПАСНЫЕ ЧАСТИ
10.4 Таблица параметров
+é ÄŎĜƃ+é Ĝŝ
224201 230628
Фаза 1 1 1 1 1 1 1 1 1 1 1 1
Напряжение В 208 220 230 240 208 220 230 240 208 220 230 240
Частота Гц 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Кодирующий разъем Позиция 1 1 1 1 2 2 2 2 - - - -
Номинальная мощность кВт 5,4 6,0 6,6 7,2 7,2 8,1 8,8 9,6 9 10 11 12
Номинальный ток A 28 30 31 32 35 37 39 40 44 46 48 50
Мин. предохранитель A 30 40 40 40 50 50 50 50 60 60 60 60
Рекомендуемое сечение провода AWG Медь 10 - - 8 8 - - 8 6 - - 6
Рекомендуемое сечение провода мм² Медь - 6 6 - - 10 10 - - 10 10 -
Степень защиты соответствует IP 24 IP 24
Объем потока «вкл» гал/мин / л/мин 0,37 / 1,4 0,37 / 1,4
Номинальный объем гал / л 0,13 / 0,5 0,13 / 0,5
Макс. допустимое давление PSI / бар / МПа 150 / 10 / 1 150 / 10 / 1
Испытательное давление PSI / бар / МПа 300 / 20 / 2 300 / 20 / 2
Вес фунтов / кг 5,9 / 2,7 5,9 / 2,7
Подключение воды “ резьба по NPT 1/2 1/2
f Подходит для температуры воды на входе до 55 °C
f Непрерывная работа проточного водонагревателя не
допускается
f Параметры проводов следует выбирать таким обра-
зом, чтобы они не допускали снижения напряжения
более чем на 3 % при нагрузке.

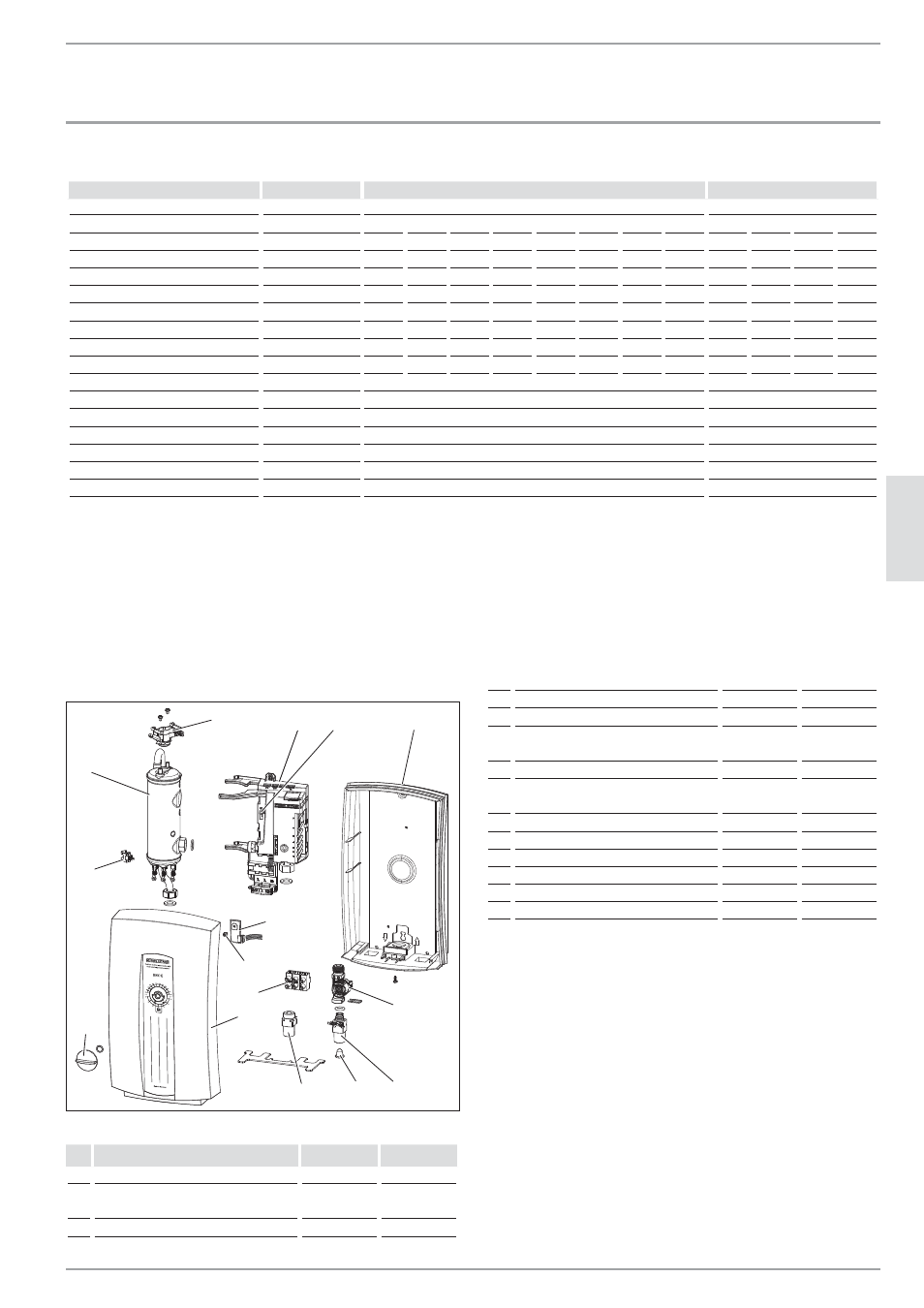

11. Запасные части
2
1
13
6
3 5
10
11
15
14
9 8 7
12
5 5 5 5
26
_
0
2
_
0
2
_
1
0
9
1
4
№ Запасные части +é ÄŎĜƃ+é Ĝŝ
1 Нагревательная система 292275 292276
2 Предохранительный ограничитель
температуры (STB)
286369 286369
3 Электронный узел 291851 291852
4 Кодирующий разъем 283455 283455
5 Задняя стенка корпуса 292578 292578
6 Контроль протока воды (DFE) 286461 286461
7 Соединительный наконечник трубы
холодной воды
291699 291699
8 Фильтр 252430 252430
9 Соединительный наконечник трубы
горячей воды
278634 278634
10 Крышка корпуса 292577 292577
11 Клемма подключения к сети 279998 279998
12 Съемная ось 254312 254312
13 Плата (задающее устройство) 286359 286359
14 Ручка терморегулятора 254307 254307
15 Датчик температуры (NTC) 280677 280677
Гарантия
Приборы, приобретенные за пределами Германии, не под-
падают под условия гарантии немецких компаний. К тому
же в странах, где продажу нашей продукции осуществляет
одна из наших дочерних компаний, гарантия предоставля-
ется исключительно этой дочерней компанией. Такая га-
рантия предоставляется только в случае, если дочерней
компанией изданы собственные условия гарантии. За пре-
делами этих условий никакая гарантия не предоставляется.
На приборы, приобретенные в странах, где ни одна из
наших дочерних компаний не осуществляет продажу
нашей продукции, никакие гарантии не распространяют-
ся. Это не затрагивает гарантий, которые могут предостав-
ляться импортером.
