STIEBEL ELTRON DHC-E 8-10-12 с 14.02.2011 - Manual (Page 30)

ŗƃ ’+é qqqĪZ`.
<é<`VHCĪHB
.CZ`<<`.HC ’ &VC`. ’ Cp.VHCCBC` ` Vt<&
T. Z V+C&
10.4 Tableau de données
+é ÄŎĜƃ+é Ĝŝ
224201 230628
Phase 1 1 1 1 1 1 1 1 1 1 1 1
Tension V 208 220 230 240 208 220 230 240 208 220 230 240
Fréquence Hz 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60 50 / 60
Codeur Position 1 1 1 1 2 2 2 2 - - - -
Puissance nominale kW 5.4 6.0 6.6 7.2 7.2 8.1 8.8 9.6 9 10 11 12
Courant nominal A 28 30 31 32 35 37 39 40 44 46 48 50
Min. Protection A 30 40 40 40 50 50 50 50 60 60 60 60
Section de câble recommandé AWG Cuivre 10 - - 8 8 - - 8 6 - - 6
Section de câble recommandé mm² Cuivre - 6 6 - - 10 10 - - 10 10 -
Indice de protection conforme à IP24 IP24
Débit « en marche » GPM / l/min 0,37 / 1,4 0,37 / 1,4
Contenance nominale GAL / l 0,13 / 0,5 0,13 / 0,5
Max. Pression max. admissible PSI / bar / MPa 150 / 10 / 1 150 / 10 / 1
Pression d’essai PSI / bar / MPa 300 / 20 / 2 300 / 20 / 2
Poids lbs. / kg 5,9 / 2,7 5,9 / 2,7
Raccordement hydraulique ˝ NPT 1/2 1/2
f Convient pour des températures d’arrivée d’eau jusqu’à 55 °C
(131 °F)
f Le chauffe-eau instantané n’est pas homologué pour un
fonctionnement continu.
f Les sections des conducteurs sont à dimensionner de telle
façon à ce que la chute de tension en charge soit inférieure
à 3%.

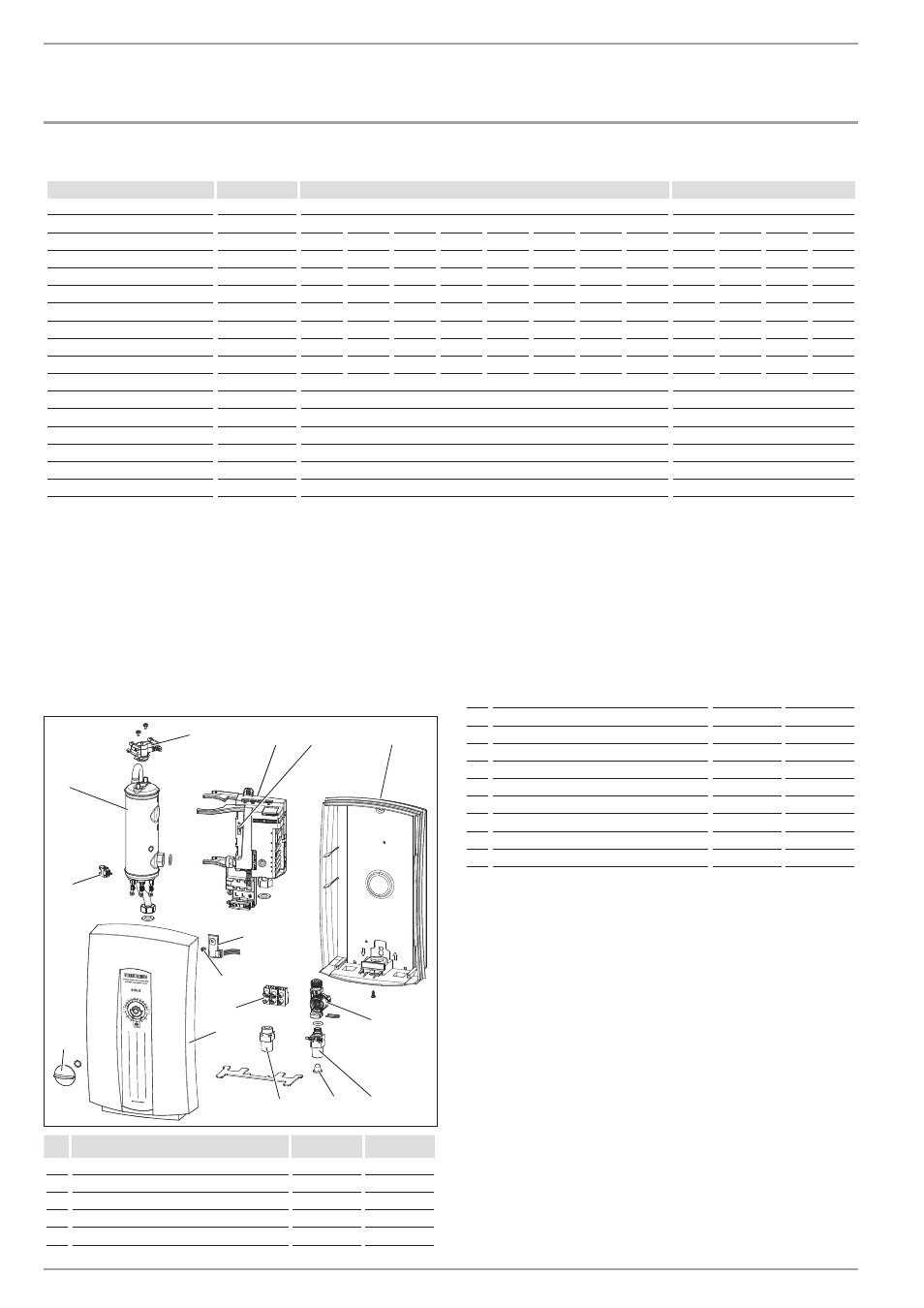

11. Pièces de rechange
2
1
13
6
3 5
10
11
15
14
9 8 7
12
2
6
_0
2_0
2_
1
0
9
1
4
C³ TêÛ¼ń ®¼ ļ¼›ä|ĉЦ¼ +й ÄŎĜƃ+é Ĝŝ
1 Système de chauffe 292275 292276
2 Thermostat limiteur de température (STB) 286369 286369
3 Module électronique 291851 291852
4 Codeur 283455 283455
5 Paroi arrière du boîtier 292578 292578
6 Mesureur de débit (DFE) 286461 286461
7 Raccord fileté pour eau froide 291699 291699
8 Filtre 252430 252430
9 Raccord fileté pour eau chaude 278634 278634
10 Capuchon pour boîtier 292577 292577
11 Bornier de raccordement au secteur 279998 279998
12 Demi-arbre 254312 254312
13 Carte (générateur de valeur de consigne) 286359 286359
14 Bouton du thermostat 254307 254307
15 Sonde de température (NTC) 280677 280677
Garantie
Les conditions de garantie de nos filiales allemandes ne s’appli-
quent pas aux appareils achetés hors d’Allemagne. Au contraire,
c’est la filiale chargée de la distribution de nos produits dans le
pays qui est seule habilitée à accorder une garantie. Une telle
garantie ne pourra cependant être accordée que si la filiale a
publié ses propres conditions de garantie. Il ne sera accordé
aucune garantie par ailleurs.
Nous n’accordons aucune garantie pour les appareils achetés
dans des pays où aucune filiale de notre société ne distribue
nos produits. D’éventuelles garanties accordées par l’importa-
teur restent inchangées.
Environnement et recyclage
Merci de contribuer à la préservation de notre environnement.
Après usage, procédez à l‘élimination de ces matériaux confor-
mément à la réglementation nationale.
