3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)
Ridge Tool Company 53
VAROITUS! Lue nämä ohjeet ja mukana
tulleet turvallisuusohjeet huolellisesti
ennen laitteen käyttöä. Jos sinulla on
kysyttävää tämän työkalun käytöstä, pyydä
lisätietoja RIDGID-jälleenmyyjältä.
Jos kaikkiin ohjeisiin ei tutustuta tai jos
kaikkia ohjeita ei noudateta, seurauksena
voi olla sähköisku, tulipalo ja/tai vakava
loukkaantuminen.
SÄILYTÄ NÄMÄ OHJEET!
Kokoaminen
1. a. 1 1/4 tuuman, 2 tuuman ja 3 tuuman laitteet.
Sijoita taivutuskehikko ja tuet lattialle ja liu’uta rengas pumpun
sylinterin etuosan yli.
Sijoita U-tuki taivutuskehikon rengaspalkissa olevien reikien läpi.
Pumpun sylinteri ja putkien taivutuskehikko on nyt kiinnitetty oikeaan
asentoon.
1. b. 4 tuuman laite.
- Sijoita jalustapalkki lattialle.
- Asenna alempi siipi jalustapalkkiin.
- Asenna taivutuspumppu jalustapalkkiin, kiinnitä alempi siipi
pumppuun ja kiinnitä pumppu takaa kahdella M10-pultilla.
- Asenna kulmatuet ja käytettävä taivutuslesti (tarvittaessa)
alempaan siipeen.
- Asenna ylempi siipi kulmatukiin ja kiinnitä siipi pumppuun.
- Asenna kiinnitystapit siipien ja kulmatukien läpi.

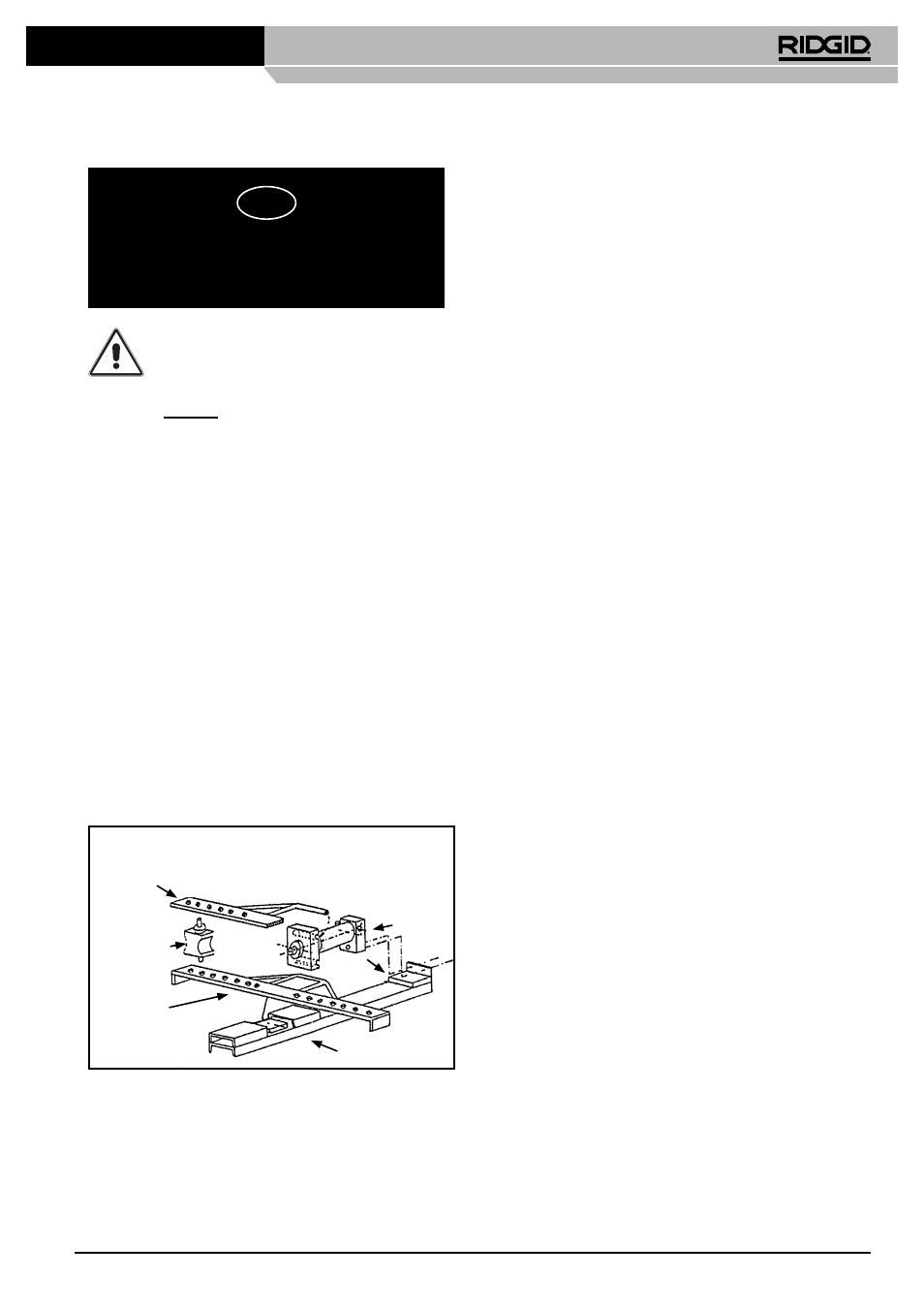

4 TUUMAN LAITTEEN KOKOAMINEN
4 tuuman
pumppu
Ylempi siipi
Kulmatuki ja
kiinnitystapit
Alempi siipi
Jalustapalkki
2. Asenna taivutettavan putken halkaisijan mukainen taivutuslesti
taivutusvarren päähän. Kulmatuet on sijoitettava taivutuskehikon väliin
tai sen päälle. Ne kiinnitetään kiinnitystapeilla. Kulmatuet voidaan
säätää halutun ulkohalkaisijan mukaisiksi kehikossa olevien reikien
avulla. Reiät on merkitty halkaisijoita vastaavasti. Varmista, että
kulmatukien kiinnitystapit on kiinnitetty kunnolla molempien siipien läpi
tai taivutuskehikon läpi, jotta laite ei vaurioidu.
Taivutus
1. Täyttökorkissa on reikä, jotta se läpäisee ilmaa. Taivutuslaitteen
kuljetuksen ajaksi täyttökorkki on suljettava tiiviisti, mutta sitä on
avattava hiukan käytön aikana.
2. Taivutettava putki on rasvattava kevyesti ennen taivutusta. Tämän
jälkeen putki sijoitetaan kulmatukien ja taivutuslestin väliin.
Vapautuskara on lukittava tiukasti. Pumppua käytetään liikuttamalla
kahvaa ylös ja alas. Taivutusvarsi liikkuu ulospäin taivuttaen
putkea. Taivutusta jatketaan, kunnes kaari on halutun suuruinen.
Taivutuskulma ei saa ylittää taivutuslestin kaarta. On pidettävä
mielessä, että putki joustaa hiukan takaisin putken laadusta riippuen.
Tämä voidaan todeta koekappaleella.
3. Kun putken muoto on haluttu, avaa vapautuskara, jolloin taivutusvarsi
vetäytyy automaattisesti. Irrota yksi kulmatuki, jolloin putki voidaan
poistaa. Taivutettu putki on helpompi irrottaa avoimella kehikolla
varustetuista malleista. Aikaa säästyy erityisesti taivutettaessa
pidempiä putkia, joihin muodostetaan useampia kaaria.
4. Jos putkea on taivutettu liikaa, se voidaan oikaista suoristimella.
Tällöin taivutusvarsi palautetaan ja putki käännetään ympäri
kulmatukia vasten. Suoristin sijoitetaan taivutusvarren päähän, jolloin
putken kaari voidaan oikaista halutun suuruiseksi. 1 1/4 tuuman
taivutuslaitteella ei voida tavallisesti oikaista 90°:een kaarta. Tämä
koskee myös 2 1/2”:n ja 3”:n putkia 3 tuuman laitteella ja 3”:n ja 4”:n
putkia 4 tuuman laitteella.
5. Vain 3 tuuman ja 4 tuuman mallit.
Taivutettaessa 2 1/2”:n, 3”:n ja 4”:n putkia taivutusvarteen
on asennettava jatkomäntä, kun putkea on taivutettu yli 75°.
Taivutusvarren iskunpituus ei riitä 90° kaaren muodostamiseen
yhdessä vaiheessa.
6. 1 1/4 tuuman, 2 tuuman, 3 tuuman ja 4 tuuman sähköhydrauliset
putkentaivutuslaitteet.
Sähköhydraulisissa putkentaivutuslaitteissa on 115 tai 220 V AC
yksivaihemoottori tai 380 V kolmivaihemoottori. Moottorissa on
erityinen turvakytkin. Moottorin ollessa käynnissä taivutusvarren liikettä
ohjataan vapautuskaran avulla, joka voi olla auki tai kiinni. Moottoria
ei tarvitse sammuttaa. Laitteessa on myös ylipaineventtiili. Venttiili on
asetettu tehtaalla siten, että raskasta seinäputkea (höyryputki) voidaan
taivuttaa ongelmitta. Ylipaineventtiili on pumpun kotelossa, ja se
voidaan asettaa vain manometrin avulla.
180º kaarten taivutus
Näiden kaarten taivutukseen tarvitaan erikseen saatavilla olevia
lisävarusteita.
Kokoaminen
1. Katso taivutuslaitteen kokoaminen.
2. Asenna taivutettavan putken koon mukainen taivutuslesti (180º)
taivutusvarren päähän. Asenna seuraavaksi kolmella rullalla
(ylimenorullat) varustetut levyt (lisäkehikot) kehikkoon tai sen väliin.
Asenna kulmatukien kiinnitystapit reikiin 1 1/4” keskilukon läpi. Irrota
irrotettava rulla ja aseta taivutettava putki paikalleen. Putken on
kosketettava yhdeltä puolelta keskimmäistä rullaa ja toiselta puolelta
180º:n taivutuslestiä. Putki voidaan nyt taivuttaa.
Taivutus
1. Katso taivutus.
2. Jos taivutuskulma on suurempi kuin 90º, palauta taivutusvarsi
irrottamalla vapautuskara. Aseta taivutuskulmaksi enintään 180º
säätämällä irrotettavia rullia. Taivutetun putken irrotus; katso taivutus.
FI
3801(E), 3802(E), 3811(E), 3812(E), 3813(E), 3814(E)
Käyttöohjeet
