SeekTech ® ST-305
Metoda opaski indukcyjnej

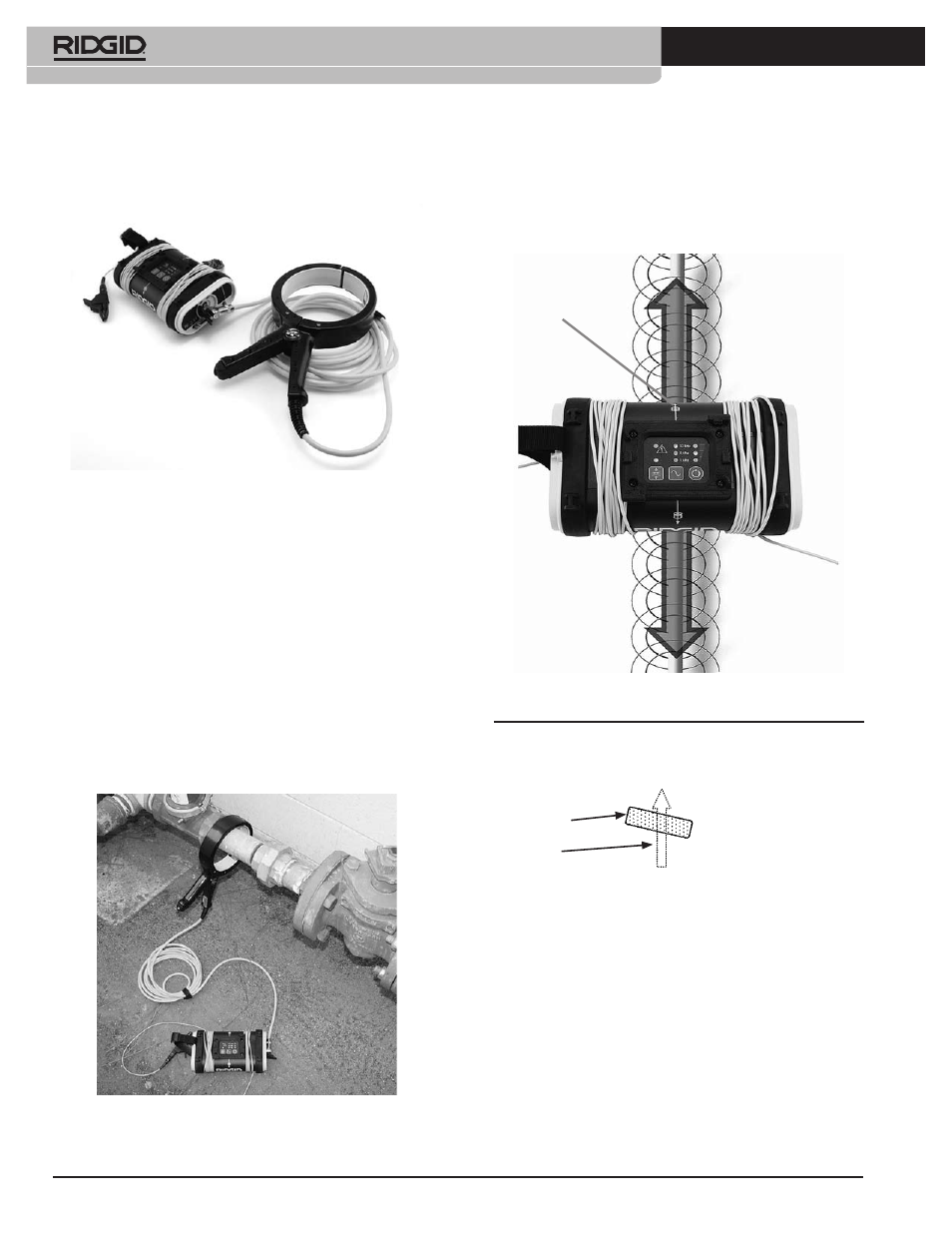

Rysunek 8: Nadajnik ST-305 z opaską indukcyjną
Kiedy korzysta się z opaski indukcyjnej, należy włożyć
wtyczkę przewodu opaski do gniazda umieszczonego na
końcu nadajnika. Po przyłączeniu opaski będzie szybko
migotać dioda LED opaski indukcyjnej. Nie wykorzystuje się
przewodów ani zacisków. Należy pamiętać, że dla uzyskania
czystego sygnału, kiedy stosowana jest opaska indukcyjna,
oba końce linii użyteczności powinny być uziemione.
Zacisnąć opaskę indukcyjną wokół dostępnej części linii,
której przebieg ma być namierzany. Po włączeniu nadajnika
opaska będzie indukować sygnał w przewodniku.
Częstotliwość i moc należy wybierać tak samo, jak w
przypadku metody połączenia bezpośredniego. W przypadku
stosowania opaski indukcyjnej można wybierać następujące
wartości częstotliwości roboczej 1 kHz, 8 kHz i 33 kHz.
Rysunek 9: Opaska indukcyjna zamocowana
na przewodniku
Tryb indukcyjny
1. Zadbać o prawidłowe umieszczenie nadajnika nad
linią.
Rysunek 10: Ustawienie względem linii – Tryb indukcyjny
UWAGA: Niewielkie odchylenie od osi przewodnika może
pomóc zredukować prawdopodobieństwo wystąpienia
sprzężenia powietrznego:
Nadajnik
Przewodnik
2. Włączyć zasilanie nadajnika. Wcisnąć przełącznik Tryb
indukcyjny w celu indukowania sygnału w linii bez
połączenia bezpośredniego. (Przy włączaniu trybu
indukcyjnego będzie słychać długi sygnał dźwiękowy.)
Zacznie świecić dioda LED trybu indukcyjnego.
3. Nadajnik będzie emitował serię regularnych krótkich
dźwięków, dopóki będzie aktywny tryb indukcyjny.
Znak prowadzący
orientacji nadajnika
