SeekTech ® ST-305
Połączenie bezpośrednie – Przewody nadajnika są
połączone bezpośrednio z namierzanym przewodnikiem i z
odpowiednim uziemieniem.
Nadajnik ST-305 może w trybie połączenia bezpośredniego
nadawać transmisję z dwiema częstotliwościami (wysyłając do
linii równocześnie dwa sygnały o różnych częstotliwościach).
Zobacz na stronie 119.
Opaska indukcyjna – Szczęki opaski indukcyjnej opasują
namierzany przewodnik; nie występuje w tym przypadku
bezpośrednie połączenie metal-do-metalu. (Opaska
indukcyjna jest elementem opcjonalnego wyposażenia
pomocniczego). Zobacz na stronie 120.
Tryb indukcyjny (cewki wewnętrzne) – Nadajnik umieszcza
się nad przewodnikiem w jednej linii z nim. Wewnętrzna
antena nadajnika generuje pole dwubiegunowe, które
wzbudza namierzany przewodnik znajdujący się pod ziemią,
indukując prąd elektryczny w tym przewodniku. Zobacz na
stronie 120.
NIEBEZPIECZEŃSTWO! Aby uniknąć porażenia prądem
elektrycznym, przewody należy przyłączać zawsze przed
włączeniem zasilania nadajnika. Zadbać o dobre uziemienie
nadajnika.
Metoda połączenia bezpośredniego
1. Połączyć nadajnik liniowy ST-305 z
ziemią oraz z namierzaną linią
Wbić w grunt kołek uziemienia. Przyłączyć do niego jeden z
przewodów nadajnika.
Przyłączyć drugi przewód do namierzanego przewodnika.

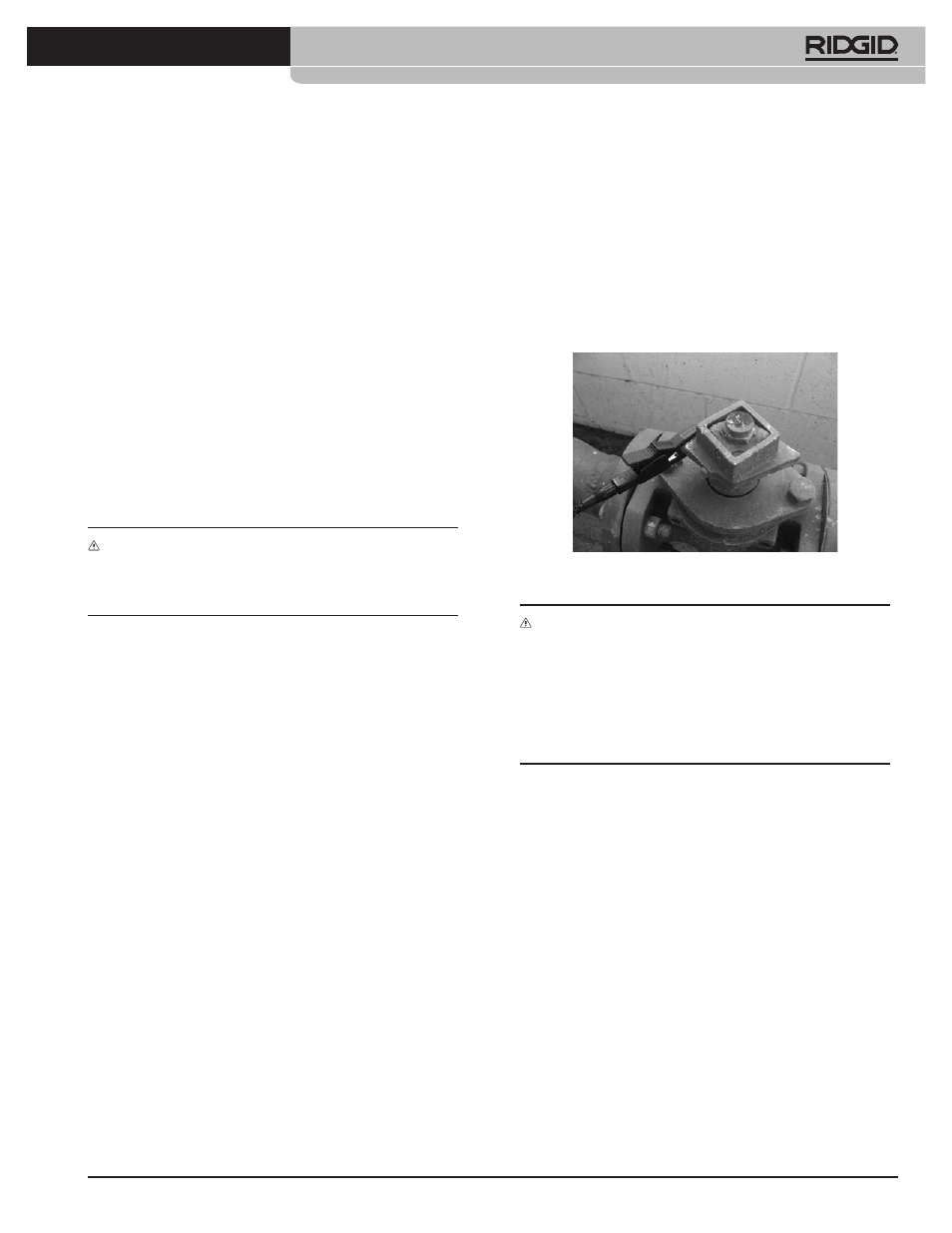

Rysunek 7: Przyłączanie nadajnika ST-305 do linii
OSTRZEŻENIE! NIGDY NIE NALEŻY PRZYŁĄCZAĆ
NADAJNIKA DO LINII, O KTÓREJ WIADOMO, ŻE MOŻE
ZOSTAĆ WZBUDZONA POTENCJALNIE NIEBEZPIECZNYM
PRĄDEM ELEKTRYCZNYM. Dla zwiększenia bezpieczeństwa,
najpierw należy przyłączyć przewód uziemiający. Gdyby
w namierzanej linii występowało nieznane wysokie napięcie,
umożliwiłoby to skierowanie prądu z dala od nadajnika i
operatora.
Włączyć zasilanie nadajnika ST-305.
Wybrać częstotliwość na nadajniku.
Dostępne są następujące częstotliwości:
1 kHz
8 kHz
33 kHz
93 kHz
Wybraną częstotliwość przedstawia świecąca dioda LED.
Częstotliwość 93 kHz wskazuje szybko migocząca dioda
LED 33 kHz. W celu ustawienia częstotliwości 93 kHz należy
naciskać klawisz Częstotliwość przez okres dłuższy niż jedna
sekunda (długie naciśnięcie). Dioda LED 33 kHz zacznie
szybko migotać wskazując częstotliwość 93 kHz.
