手順 4a:アーム組立部品をテレビに取り付ける (パート Ⅰ)
警告:安全に設置するため、必ず 1 インチ径のパイプ (d) を左右のモニター取り付け金具 (e) 両方の外側まで通し、6 つのバ
イス組立部品 (f) のアレンボルトをすべて締め付けるようにしてください!
まず、1 インチ径のパイプ (d) がモニター取付金具 (e) の 1 インチの丸穴を通って、バイス組立部品 (f) のかみあいの間を通る
ように、各バイス組立部品を配置します。1 インチ径のパイプを最初のモニター取付金具の上の穴に通します。同じモニター取付
金具の下部についてもこの手順を繰り返します。詳しくは、図 4a をご覧ください。

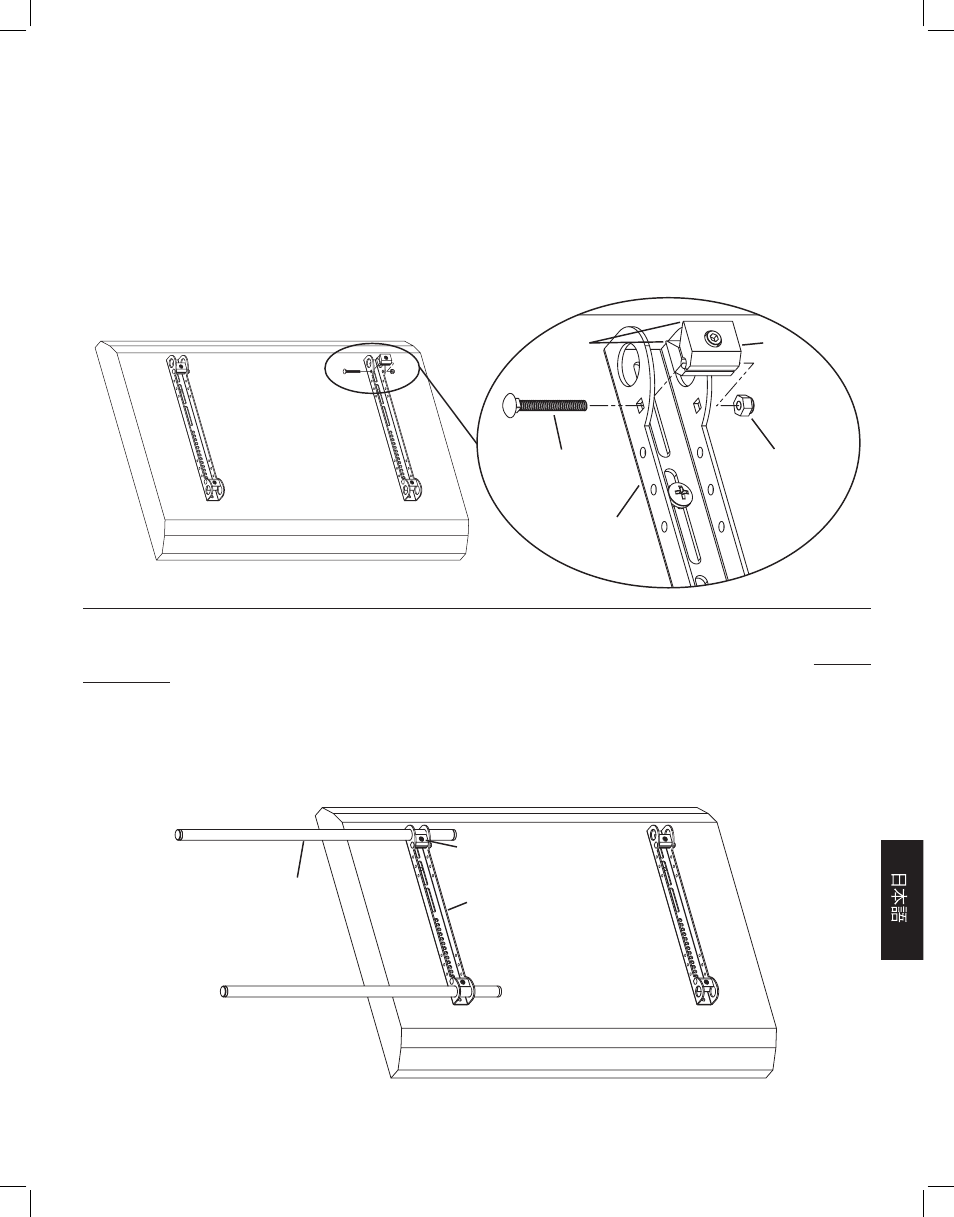

図 4a
f
d
e
手順 3:バイス組立部品をモニター取付金具に取り付ける:
注意:1/4-20 ナット (m) を締めすぎないようにしてください。バイス組立部品 (f) は、キャリッジボルト (l) を軸に自由に
回るようにしておきます。
バイス組立部品 (f) をモニター取付金具 (e)の 2 つの面の間に置いて、2 つのかみあい口が1インチ直径の穴の方に向き、アレン
ボルトがテレビとは反対の方向に向くようにします。2 インチのキャリッジボルト (l) をモニター取付金具の側面の角穴に通し、
バイス組立部品の穴に通してから、モニター取付金具の反対側の角穴に通します。次に、1/4-20 ナット (m) を 2インチキャリッ
ジボルトの先端に締め付けます。モニター取付金具の下部についても、この手順を繰り返します。最後に、2 つめのモニター取付
金具についても、この操作を繰り返します。詳しくは、図 3 をご覧ください。
詳細図
図 3
かみあい
f
l
m
e
