手順 1：壁面プレートを取り付ける：木製の間柱、レンガ、コンクリート、コンクリートブロックに取り付けるオプションがあります。
木製の間柱に取り付ける：壁面プレート (a) は、必ず木製の間柱に取り付けてください。高性能の間柱探知機を使って、間柱の位置
を調べます。0.5 cm (3/16 インチ)のドリルビットを使って、適当な高さに、奥行き 6.4 cm (2.5インチ) の穴を予め開けておきま
す。穴が間柱の中心にあることを確認します。壁面プレートをテンプレートにして、2 つめの穴の位置に印を付けます。 壁面プレート
が水平なことを確認してから、0.5 cm (3/16 インチ)のドリルビットを使って、印をした位置に奥行き 6.4 cm (2.5インチ) の穴を
開けます。2 本のラグボルト (d) と 2 個のラグボルトワッシャー (e) を使って、壁面プレートを壁に取り付けます。図 1a のように、プ
レート中央の平らな面が壁に接するよう壁面プレートの向きを確認します。
警告：ラグボルトを締めすぎないようにしてください！ラグボルトは、ラグボルトワッシャーが壁面プレートに密着する程度に締め
つけます。

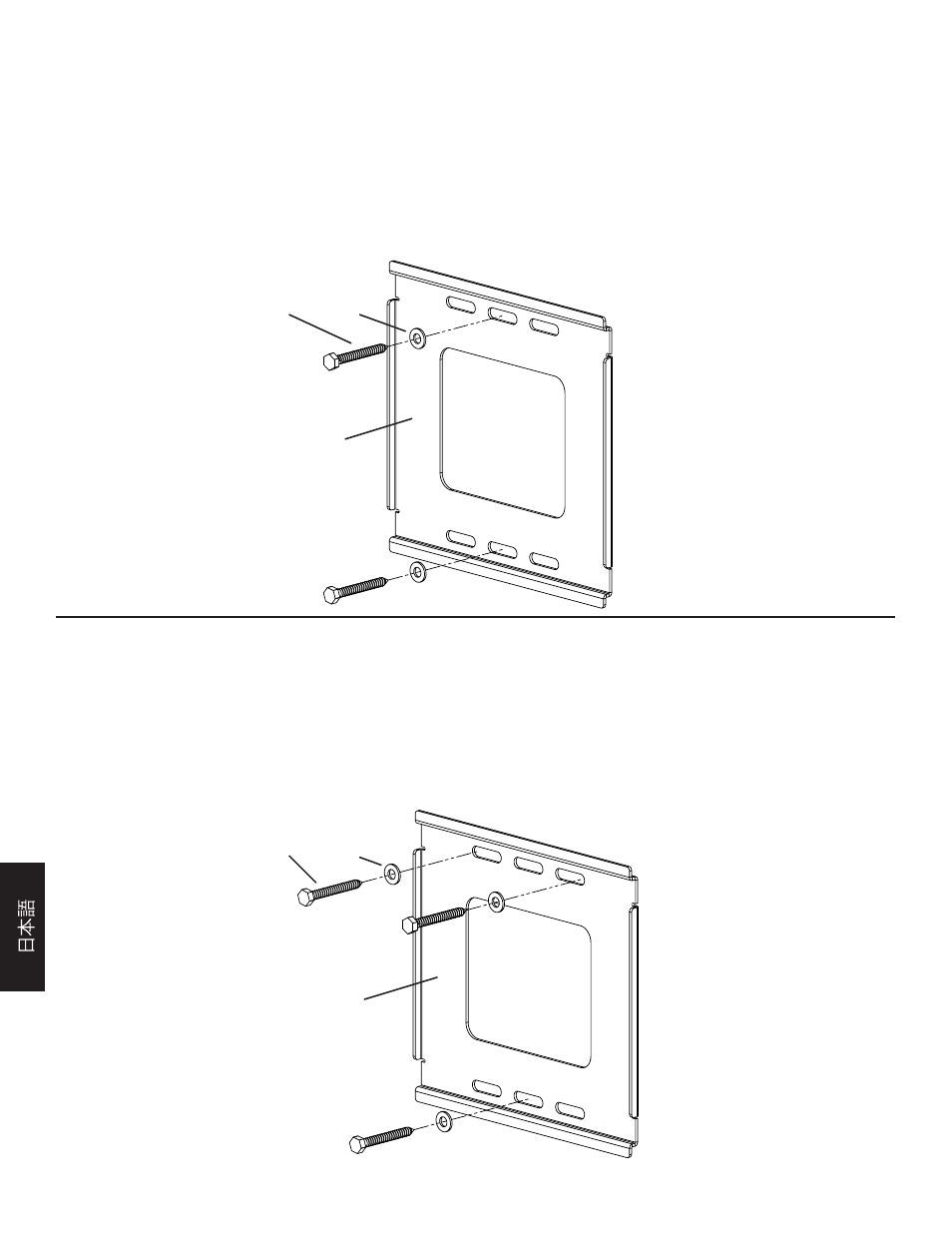

図 1a
d e
a
レンガ、コンクリート、コンクリートブロックに取り付ける：壁面プレート (a) をテンプレートにして、壁に開ける 3 つの穴の位置に
印を付けます。コンクリートアンカー (ｆ）は、必ずレンガ、ブロック、あるいはコンクリートの部分に設置します。ブロックとブロックの
間のモルタルには絶対に穴を開けないでください!上部の 2 つの穴は、できるだけ壁面プレートの外側になるようにします。下部の
穴は中央にします。壁面プレートが水平であることを確認します。注意しながら、1/2 インチのコンクリート用ビットで、奥行きが最
低 2.5 インチ (約 6 センチ) の穴を予め開けておきます。各穴にコンクリートアンカーを挿入します。コンクリートにドライウォール
やその他の材質の壁がある場合でも、アンカーがコンクリートの表面と完全にそろうように設置されていることを確認します。3 本
のラグボルト (d) と 3 個のラグボルトワッシャー (e) を使って、壁面プレートを壁に取り付けます。詳しくは、図 1b をご覧ください。
警告：ラグボルトを締めすぎないようにしてください！ラグボルトは、ラグボルトワッシャーが壁面プレートに密着する程度に締め
つけます。
図 1b
d e
a
