中文
VMPL50 型号装配说明
感谢您选用 VisionMount™ 墙架。此款产品设计用于将平板电视机安装至垂直的墙面上，承重可达 59 公斤。使用此产品后，您不必使用
任何工具就可毫不费力地将新电视机倾斜达 12°角。
安全警告：如果您不理解这些说明或对安装的安全性有任何疑问,请致电有资格的承包商或与 Sanus 联系,联系电话:800.359.5520(美国)或
31 (0) 20 5708938(欧洲)。您也可以访问我们的网站 www.sanus.com。我们将迅速协助您解决安装问题及零件缺少或损坏的问题。对通过
授权经销商所购 Sanus 产品的替换零件将直接送货上门。请仔细检查以确保零件无缺少或缺陷。切勿使用有缺陷的零件。安装不正确可
能会导致损坏或严重受伤。切勿将本品用于 Sanus Systems 未明示的任何其它目的。Sanus Systems 对由于安装不正确、装配不正确或使
用不当引起的损坏或受伤不承担任何责任。注意：所提供的五金件不能用于钢制墙筋墙或旧煤渣砖墙。如果您不确定墙的种类，请咨询装
置承办商。
必需的工具： 3/16 英寸钻头、用于砖混凝土或混凝土砌块建筑的 1/2 英寸 圬工钻头、1/2 英寸 扳手或套筒、飞利浦 螺丝刀。

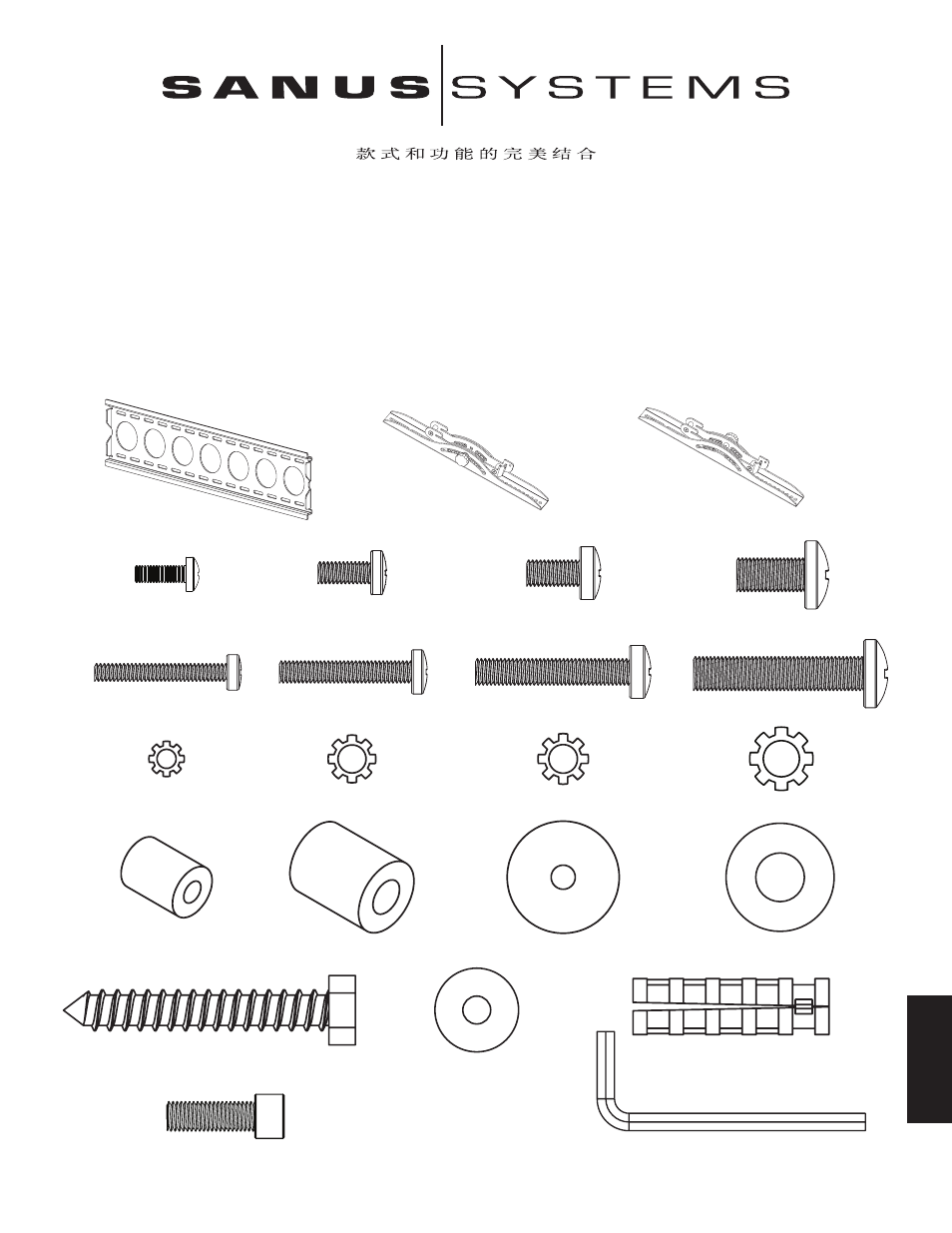

提供的零件:*未按实际尺寸显示。
(1) 墙板 - a* (1) 左侧显示器架 - b* (1) 右侧显示器架 - c*
(4) M4 x 12 螺钉 - d (4) M5 x 12 螺钉 - e (4) M6 x 12 螺钉 - f (4) M8 x 16 螺钉 - g
(4) M4 x 30 螺钉 - h (4) M5 x 30 螺钉 - i (4) M6 x 35 螺钉 - j (4) M8 x 40 螺钉 - k
(4) M4 锁紧垫圈 - l (4) M5 锁紧垫圈 - m (4) M6 锁紧垫圈 - n (4) M8 锁紧垫圈 - o
(4) M4/M5 间隔块 - p (4) M6/M8 间隔块 - q (8) M4/M5 垫圈 - r (4) M6/M8 垫圈 - s
(6) 方头螺栓 - t (6) 膨胀螺丝 - v
(6) 方头螺栓垫圈 - u
(2) 安全螺钉 - w (1) 内六角扳手 - x*
