DEUTSCH
Schritt 1: Montage der Monitorklammern an einem Fernseher mit flacher Rückseite
Zunächst die erforderliche Schraubengröße (d, e, f, g) für den Fernseher durch probeweises Eindrehen der Schrauben in die Aussparung für die
Gewindeeinsätze an der Rückseite des Fernsehers bestimmen. Wenn ein Widerstand zu spüren ist, sofort aufhören! Sobald der korrekte Durchmesser
ermittelt ist, die entsprechende unten stehende Abbildung beachten. Eine Schraube durch die entsprechende Sicherungsscheibe (l, m, n, o), die
dazugehörige Unterlegscheibe (r, s) und die Monitorklammer (b, c) stecken und in den Fernseher eindrehen. Die Monitorklammern müssen vertikal
mittig und aufeinander ausgerichtet sein. Die entsprechende unten stehende Abbildung beachten.
Hinweis: Informationen zu Fernsehern mit einer gekrümmten Rückseite oder einem Hindernis an der Aussparung für die
Gewindeeinsätze finden Sie in Schritt 2.

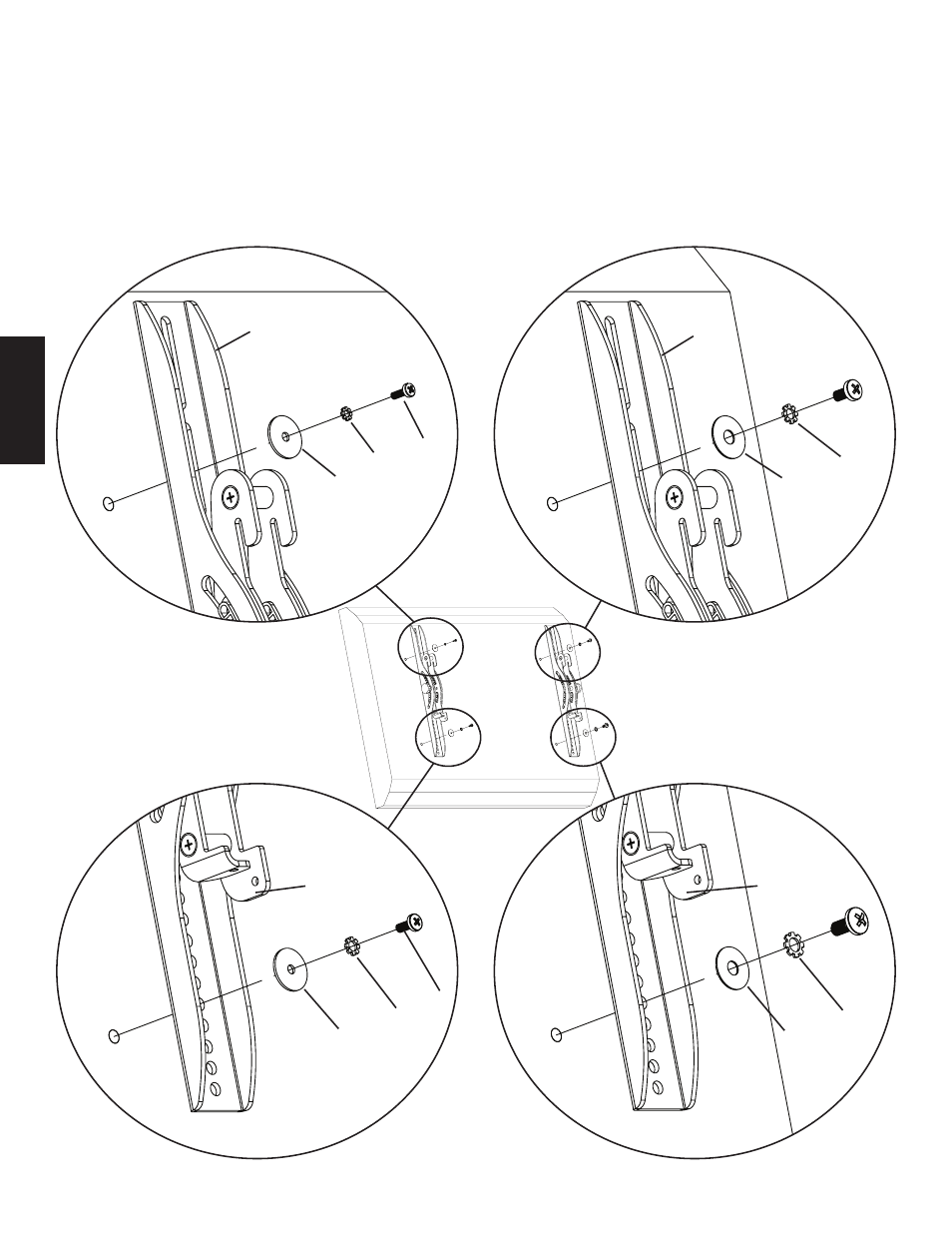

Schraube M4 Schraube M6
b c
d f
l n
r s
Abbildung 1
Schraube M5 Schraube M8
b c
e g
m o
r s
Hinweis: Nach Schritt 1 mit Schritt 3 fortfahren.
