中文
步骤 3：将显示器架安装到背面平直的电视机上
警告：切勿将电视机面向下放置在玻璃上，应向上斜靠墙壁或其它实体表面！将电视机面向下放置在玻璃上可能导致永久性
损坏。
在安装之前，显示器架 (b,c) 必须垂直放置，并尽可能离电视机的中心近一些. 对于背面平直的电视机，如果需要用 M4 或
M5 直径的螺钉，就将 M4 x 12 (d) 或 M5 x 12 (f) 螺钉穿过合适的锁紧垫圈 (l,m)、M4/M5 垫圈 (s)，显示器架，最后旋入电
视机中。参考图 3 的详细视图 A 可获得帮助。如果电视机需要使用 M6 或 M8 直径的螺钉，则将 M6 x 12 (h) 或 M8 x 16 (j)
螺钉穿过合适的锁紧垫圈 (n,o)、显示器架，旋入到电视机中。参考图 3 的详细视图 B 可获得帮助。最后使用飞利浦螺丝刀
旋紧螺钉。

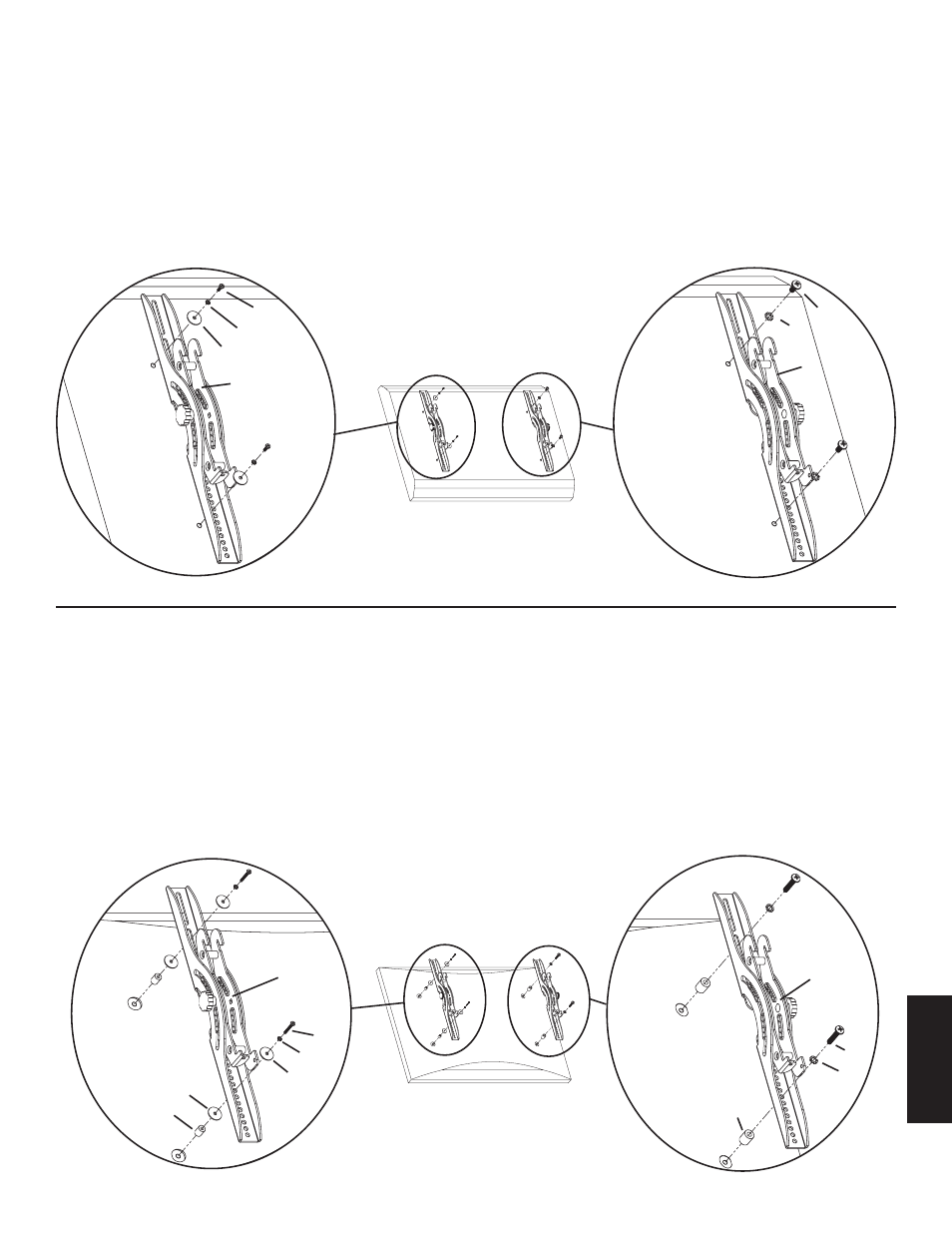

详细视图 A
详细视图 B
d,f
h,j
l,m
n,o
s
图 3
c
b
步骤 4：将显示器架安装到曲背面电视机上
警告：切勿将电视机面向下放置在玻璃上，应向上斜靠墙壁或其它实体表面！将电视机面向下放置在玻璃上可能导致永久性
损坏。
在安装之前，显示器架 (b,c) 必须垂直放置，并尽可能离电视机的中心近一些. 如果您的电视机背面是弯的且需使用 M4 或 M5
直径的螺钉，则将 M4 x 30 (e) 或 M5 x 30 (g) 螺钉穿过合适的锁紧垫圈 (l,m)、M4/M5 垫圈 (s)、显示器架、M4/M5 垫圈、
M4/M5 间隔块 (p) 后旋入电视机中（如图 4 的详细视图 A 所示）。如果您确定您的电视机需要用 M6 或 M8 直径的螺钉，则
将 M6 x 35 (i) 或 M8 x 40 (k) 螺钉穿过合适的锁紧垫圈 (n,o)、显示器架、M6/M8 间隔块 (q) 后旋入电视机中（如图 4 的详细视
图 B 所示）。最后使用飞利浦螺丝刀旋紧螺钉。
详细视图 A
详细视图 B
图 4
b
c
e,g
l,m
i,k
s
n,o
s
p
q
