詳細図

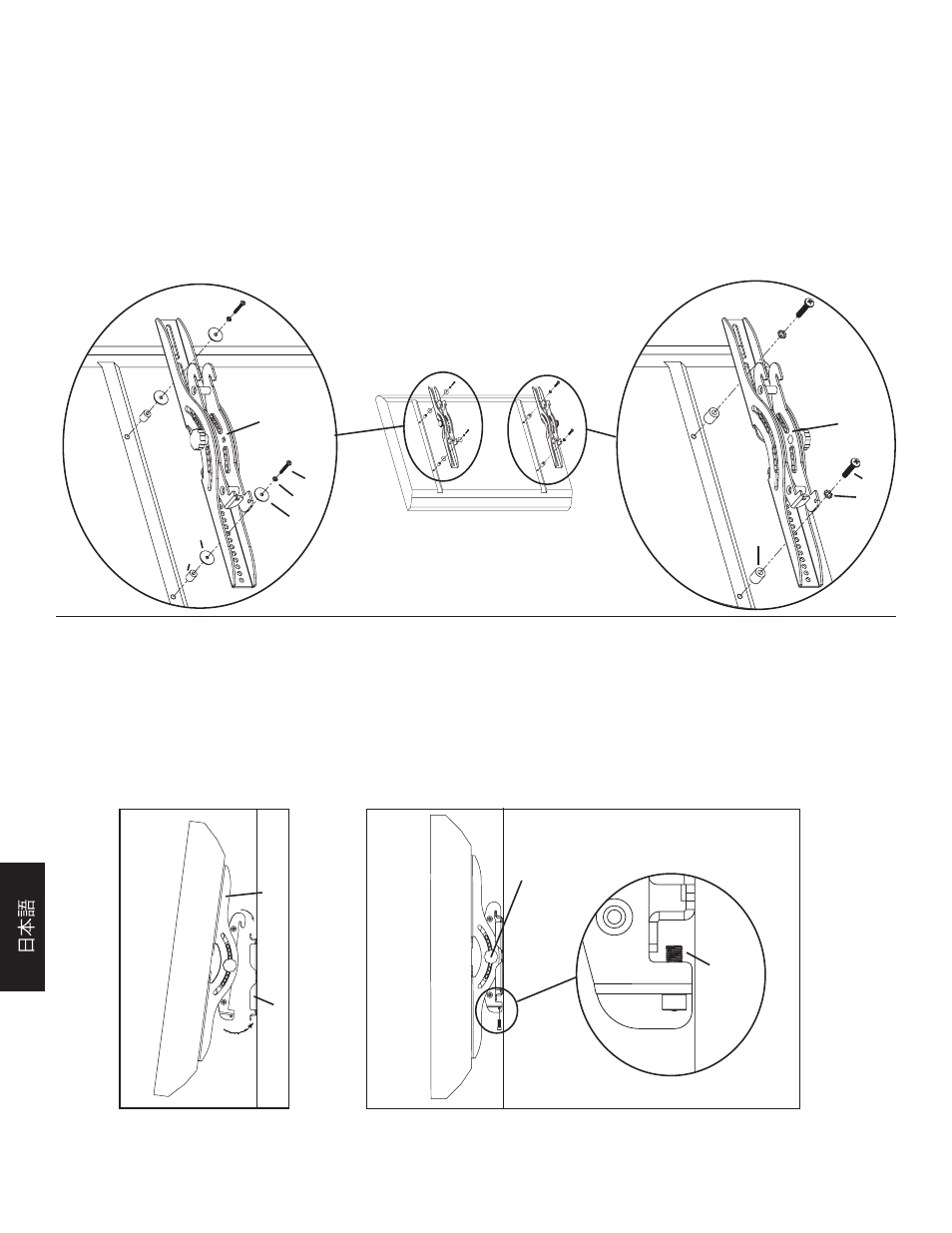

手順 5：奥まったところにねじ込みインサートがあるテレビにモニター取り付け金具を取り付ける
警告：テレビをガラスのスクリーン面を下にして置かないでください。壁やその他の頑丈なものに立てかけてください ！テレビをガ
ラスのスクリーン面を下にして置くと、永久的な破損の原因となることがあります。
モニター取り付け金具 (b、c) は、設置に先立ってテレビの高さのできるだけ中央に近い位置に取り付けます。テレビの奥まった
ところにねじ込みインサートがあり、M4 か M5 径のボルトが必要な場合は、図 5 の詳細図 A のように、M4 x 30 (e) または
M5 x 30 (g) ボルトを、適切なロックワッシャー (l、m)、 M4/M5 ワッシャー (s)、モニター取り付け金具、M4/M5 ワッシャー、
M4/M5 スペーサー (p) に通して、テレビに差し込みます。ご使用のテレビに M6 か M8 径のボルトが必要な場合は、図 5 の詳
細図 B のように、M6 x 35 (i) または M8 x 40 (k) ボルトを、適切なロックワッシャー (n、o)、モニター取り付け金具、M6/M8 ス
ペーサー (q) に通して、テレビに差し込みます。差し込んだら、プラスドライバーを使ってボルトをしっかりと固定します。
詳細図 A 詳細図 B
図 5
b c
e、g i、k
l、m n、o
s
s q
p
手順 6：モニターを壁面プレートに取り付け、安全ボルトを設置する
警告：テレビによっては 2 人で持ち上げる必要があります ! Sanus では、 ケガや製品の破損についての責任は負いかねます。
図 6a のように、まずモニター取り付け金具 (b、c) を壁面プレート (a) の上端に引っ掛け、 モニター取り付け金具の下部を回転さ
せて壁面プレートの下側にはめ込みます。安全ボルト (v) をモニター取り付け金具の底部にあるネジ穴に差し込みます。安全ボル
トをアレンキー (w) で固定します。これで、図 6b の詳細図 のように、安全ボルトが壁面プレートの下部にあるタブの後ろに設置
されます。最後にノブを緩めて、新型フラットパネルテレビを自在に調整します。
図 6a 図 6b
ノブ
b、c
v
a
