TS 55
57
FIN
Alkuperäiset käyttöohjeet
Mainitut kuvat ovat käyttöoppaan alussa.
1 Tunnukset
2 Tekniset tiedot
3 Laitteen osat
1 Tunnukset ............................................. 57
2 Tekniset tiedot ...................................... 57
3 Laitteen osat......................................... 57
4 Määräystenmukainen käyttö................ 58
5 Turvaohjeet ........................................... 58
6 Käyttöönotto ......................................... 60
7 Säädöt................................................... 60
8 Työskentely koneella ............................ 61
9 Huolto ja hoito ...................................... 62
10 Tarvikkeet ............................................. 62
11 Ympäristö.............................................. 63
12 EU-vaatimustenmukaisuusvakuutus... 63

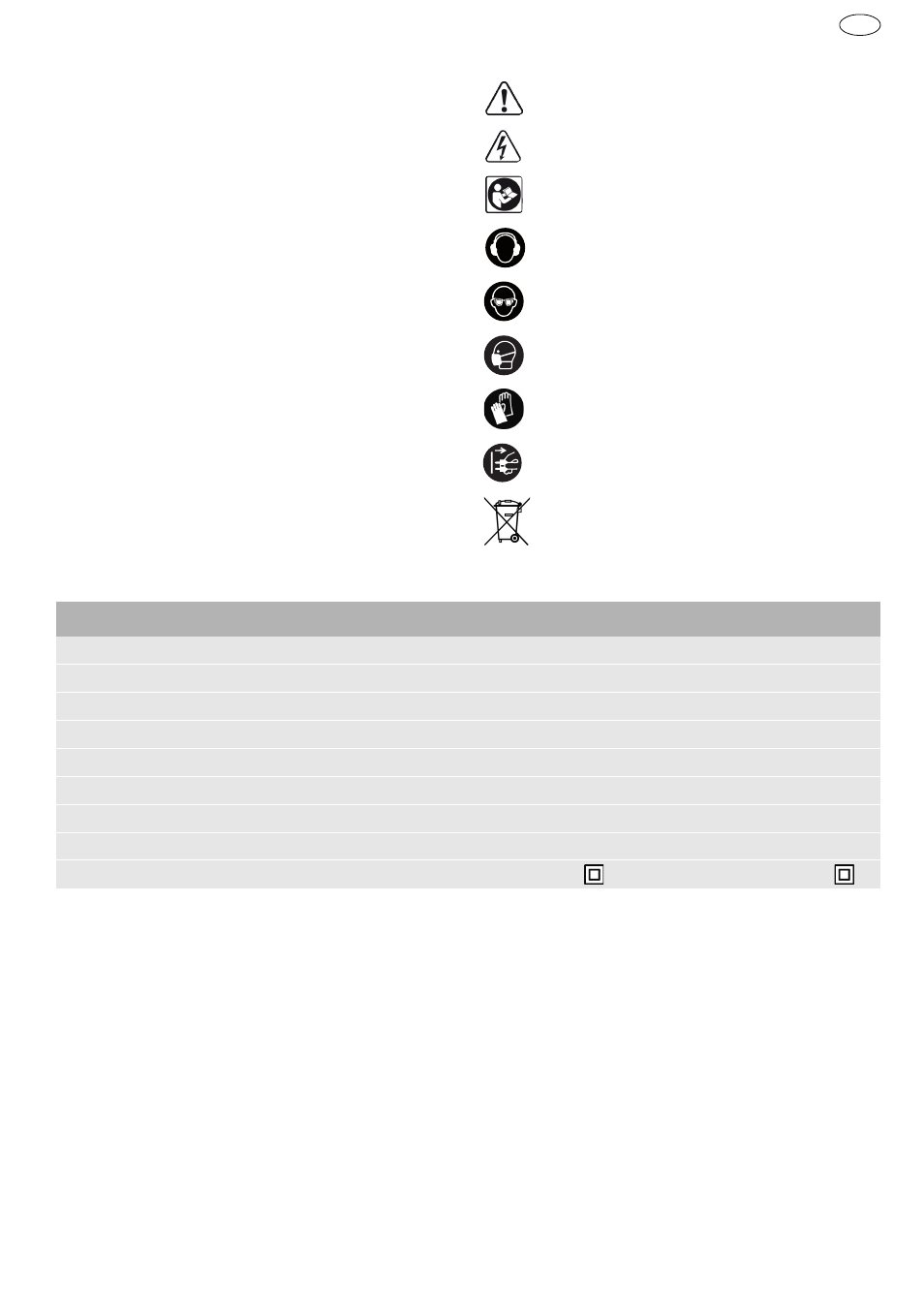

Varoitus yleisestä vaarasta
Sähköiskuvaara
Lue ohjeet/huomautukset!
Käytä kuulosuojaimia!
Käytä suojalaseja!
Käytä hengityssuojainta!
Käytä suojahansikkaita!
Vedä verkkopistoke irti!
Ei kuulu kunnallisjätteisiin.
Käsipyörösaha TS 55 REBQ,TS 55 REQ TS 55 RQ
Teho 1200 W 1050 W
Kierrosluku (kuormittamatta) 2000 - 5200 min
-1
6500 min
-1
Kierrosluku maks.
1
7300 min
-1
Kallistuskulma -1° ... 47° -1° ... 47°
Sahaussyvyys kun 0° 0 - 55 mm 0 - 55 mm
Sahaussyvyys kun 45° 0 - 43 mm 0 - 43 mm
Sahanterän mitat 160x2,2x20 mm 160x2,2x20 mm
Paino (ilman verkkokaapelia) 4,5 kg 4,4 kg
Suojausluokka /II /II
1. suurin mahdollinen kierrosluku elektroniikkavian yhteydessä.
[1-1] Säätöleuat
[1-2] Kulma-asteikko
[1-3] Kiertonupit kulma-asennon säätöön
[1-4] Kahvat
[1-5] Vipu teränvaihtoa varten
[1-6] Kytkentäsalpa
[1-7] Käyttökytkin
[1-8] Poistoimuliitäntä
[1-9] Lukituksen avaus alileikkuuta -1° ... 47°
varten
[1-10] Kierroslukusäädin (ei TS 55RQ)
[1-11] Verkkoliitäntäjohto
[1-12] Kaksiosainen asteikko sahaussyvyyden
vasteelle (ohjainkiskon kanssa / ilman
ohjainkiskoa)
[1-13] Sahaussyvyyden säätöruuvi uudelleen
teroitettuja sahanteriä varten
[1-14] Sahaussyvyyden vaste
[1-15] Sahausuran osoitin
[1-16] Ikkuna / lastusuojus
[1-17] Murtosuoja
