20
TS 55 F
Notice d'utilisation d'origine
Les illustrations indiquées se trouvent au début de
la notice d'utilisation.

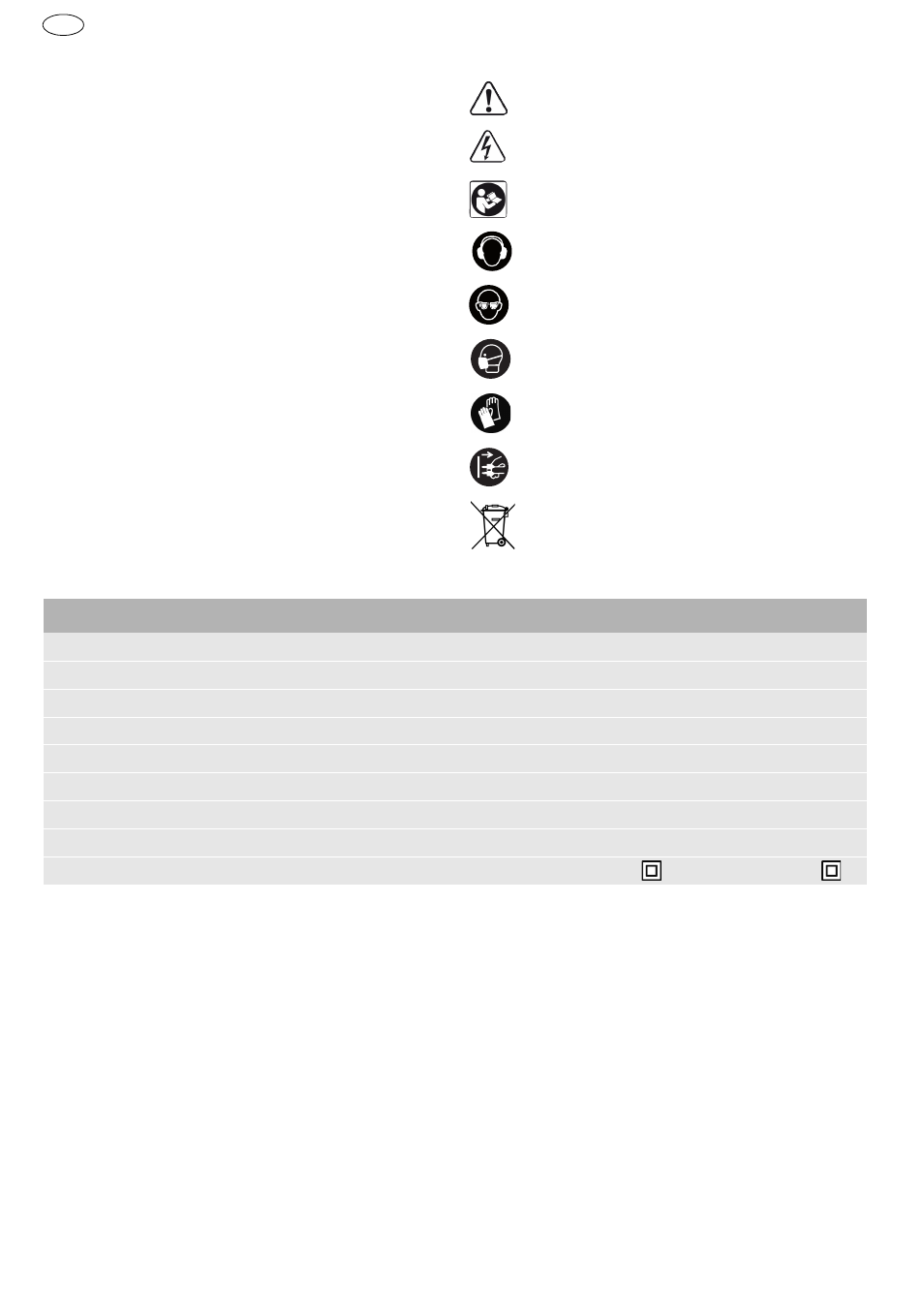

1 Symboles
2 Caractéristiques techniques
3 Composants de l’appareil
1 Symboles .............................................. 20
2 Caractéristiques techniques................ 20
3 Composants de l’appareil .................... 20
4 Utilisation en conformité avec les ins-
tructions ...............................................
21
5 Consignes de sécurité.......................... 21
6 Mise en service..................................... 23
7 Réglages............................................... 23
8 Travail avec la machine........................ 25
9 Entretien et maintenance .................... 26
10 Accessoires .......................................... 26
11 Environnement..................................... 26
12 Déclaration de conformité CE.............. 27
Avertissement de danger général
Risque d'électrocution
Lire les instructions / les remarques !
Portez des protège-oreilles!
Porter des lunettes de protection !
Porter une protection respiratoire !
Porter des gants de protection !
Débrancher la fiche secteur !
Ne pas mettre aux déchets communaux!
Scie circulaire à main TS 55 REBQ,TS 55 REQ TS 55 RQ
Puissance 1200 W 1050 W
Vitesse (vitesse de rotation à vide) 2000 - 5200 tr/mn 6500 tr/mn
Vitesse de rotation max.
1
7300 tr/mn
Position inclinée -1° а 47° -1° а 47°
Profondeur de coupe à 0° 0 - 55 mm 0 - 55 mm
Profondeur de coupe à 45° 0 - 43 mm 0 - 43 mm
Dimension lame de scie 160x2,2x20 mm 160x2,2x20 mm
Poids (sans cordon d'alimentation) 4,5 kg 4,4 kg
Classe de protection /II /II
1.
Vitesse de rotation max. en cas d'électronique défectueuse.
[1-1] Touches de réglage
[1-2] Échelle angulaire
[1-3] Boutons de blocage pour réglage angu-
laire
[1-4] Poignées
[1-5] Levier pour changement d'outil
[1-6] Dispositif de marche forcée
[1-7] Interrupteur de marche/arrêt
[1-8] Raccord d'aspiration
[1-9] Déverrouillage pour contre-dépouilles -1°
à 47°
[1-10] Régulation de la vitesse (sans TS 55 RQ)
[1-11] Câble de raccordement secteur
[1-12] échelle graduée en deux parties pour
butée de profondeur de coupe (avec/sans
rail de guidage)
[1-13] Vis de réglage de la profondeur de coupe
pour lames de scie poncées ultérieure-
ment
[1-14] Butée de profondeur de coupe
[1-15] Indicateur de coupe
[1-16] Fenêtre d'inspection/ protecteur contre
les projections de copeaux
