Installation Guide AMV 130(H), AMV 140(H)
Danfoss Heating VI.KU.L2.9O DH-SMT/SI
РУССКИЙ
Правила по технике
безопасности
Для предупреждения травматизма
и повреждения оборудования перед
началом производства работ по его
монтажу и вводу в эксплуатацию
следует изучить и соблюдать настоящую
инструкцию.
Монтаж, наладку и техническое
обслуживание оборудования может
выполнять только квалифицированный
персонал, имеющий допуск к таким
работам.
В целях соблюдения правил техники
безопасности перед началом работ по
монтажу или обслуживанию регулятора
необходимо произвести следующие
действия с трубопроводной системой:
- сбросить давление;
- охладить;
- опорожнить;
- прочистить.
При этом также должна соблюдаться
инструкция по эксплуатации системы.
Инструкция по утилизации
Данная продукция
подлежит демонтажу на
части, для раздельной
утилизации составных
компонентов.
Монтаж ❶
Электропривод должен быть
присоединен к штоку клапана (valve
stem), который может располагаться
как горизонтально, так и в верхнем
положении. Электропривод
фиксируется на клапане при помощи
контргайки, которая должна быть
затянута вручную.

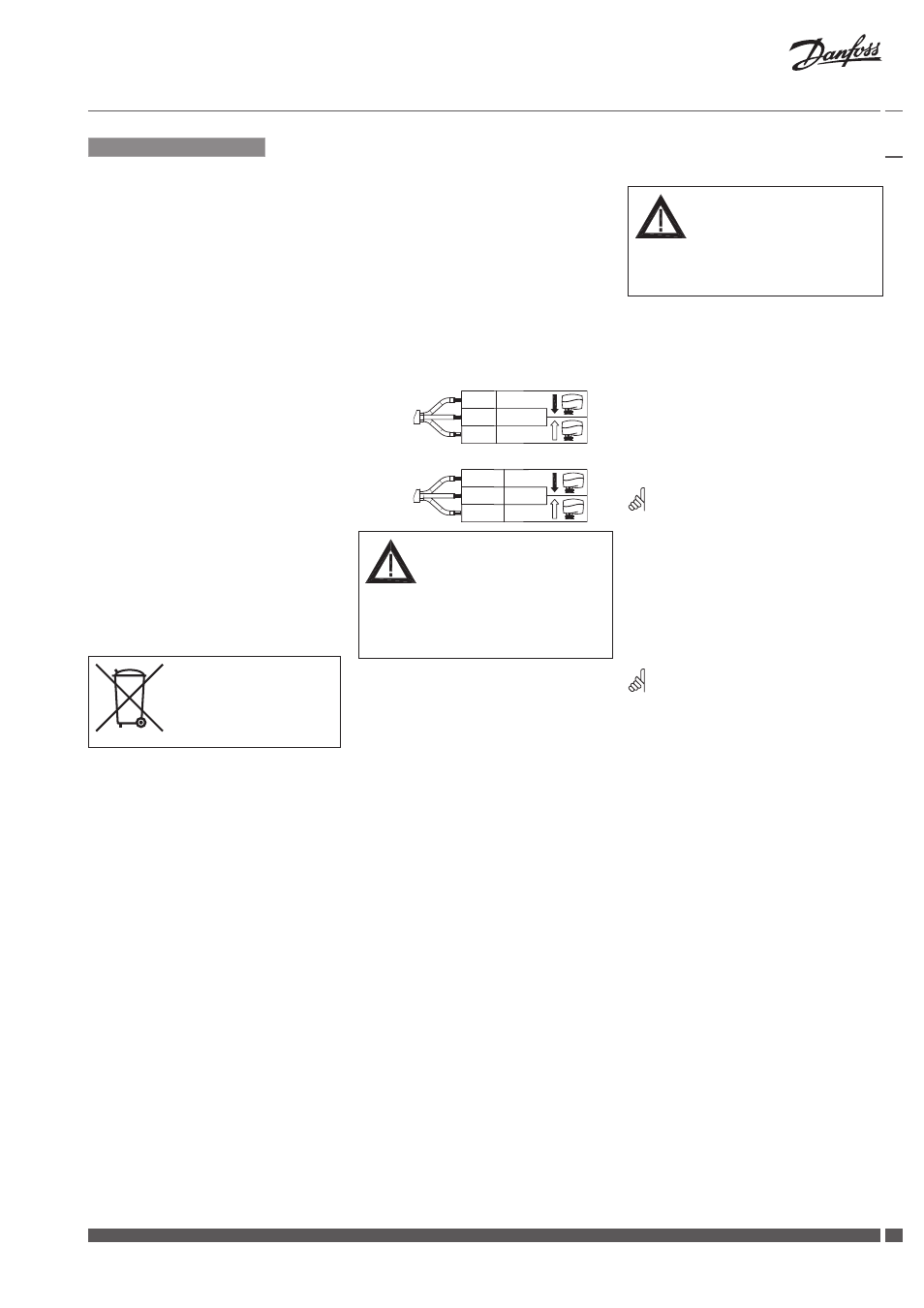

Схема монтажа ❷
Серый
Черный
Красный
Вниз
Общий
Вверх
24 В
Черный
Синий
Коричневы
Вниз
Общий
Вверх
230 В
Не допустимо касание силового
блока управления незащищенными
участками тела! Возможен летальный
исход!
Установка ❸
1. Проверить правильность
присоединения привода и клапана.
Шток электропривода должен
находиться в верхнем положении
(заводская настройка). Убедиться, что
электропривод надежно закреплен
на клапане.
2. Подача питания осуществляется
согласно схеме, приведенной “ Схема
монтажа “.
3. Направление движения штока
может быть отслежено индикатором
позиционирования ①.
Ручное управление
Не допускается ручное управление
электроприводом, находящимся под
напряжением!
AMV 130, AMV 140 ❹
① Вынуть крышку
② Вставить торцевой (шестигранный)
ключ в шпиндель
③ На время ручного управления нажать
и удерживать кнопку, расположенную
в нижней части электропривода
④ Удалить инструмент
⑤ Навернуть крышку
Замечание:
«Щелчок» при включении
электропривода означает, что
шестерня вошла в зацепление.
AMV 130H, AMV 140H ❺
На время ручного управления нажать и
удерживать кнопку, расположенную в
нижней части электропривода ①.
Замечание:
«Щелчок» при включении
электропривода означает, что
шестерня вошла в зацепление.
