Conexiones
Asegúrese de desconectar la alimentación y desenchufar el cable de alimentación de la toma de corriente siempre que haga o cambie conexiones.
Consulte el manual de instrucciones del componente que va a ser conectado.
Conecte el cable de alimentación después de terminar las conexiones entre los aparatos.

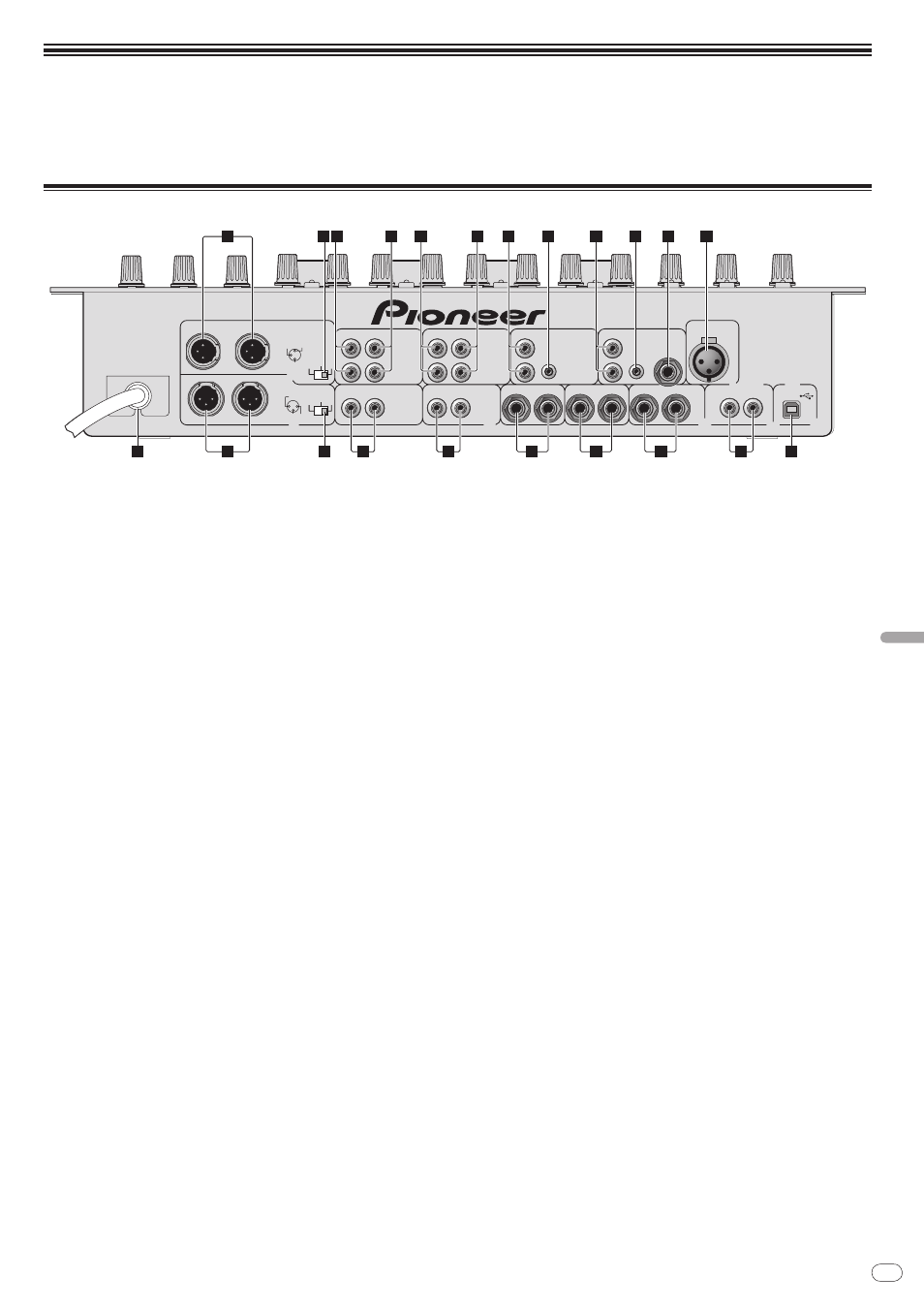

Panel trasero
MASTER1
MASTER2
CH-4
ZONE
1 GND
1 GND
3 COLD
3 COLD
2 HOT
2 HOT MASTER ATT.
-12dB - 6dB 0dB
-12dB - 6dB 0dB
ZONE ATT.
CD
L
L
L
L
R
R
R
R
R
LINE
CH-3
CH-2
CH-1
DJM-5000
CD
CD
L
R
L
LINE
REC OUT
L
R
BOOTH
TRS
CONTROL
CD
R
L
CONTROL
SEND
L
(
MONO
)
R
L
(
MONO
)
R
L
R
RETURN
DIGITAL IN
USB
2
1
MIC 3
MIC 2
1
6
7
2 3
3
4
4
4
4
5
5
16
14
15
17
13
12
11
10
9
8
1
ZONE (la página 6)
Un terminal de salida para el canal ZONE.
2
ZONE ATT
Se usa para conmutar el nivel de atenuación de la salida de señales de audio
en el terminal [ZONE]. Seleccione entre 0 dB, -6 dB y -12 dB.
3
LINE (la página 6)
Conecte a una platina de casete o a un componente de salida de nivel de
línea.
4
CD (la página 6)
Conecte a un reproductor DJ o a un componente de salida de nivel de línea.
5
CONTROL (la página 6)
Éste es un terminal de control para un reproductor DJ. Use el fader de esta
unidad para controlar un reproductor DJ.
6
MIC3 (la página 6)
Conecte a un micrófono.
7
MIC2 (la página 6)
Conecte a un micrófono.
8
USB (la página 7)
Conecte a un ordenador.
9
DIGITAL IN (la página 6)
Conecte a un componente de salida de audio digital.
a
RETURN (la página 6)
Conecte al terminal de salida de un efector externo. Cuando sólo está conec-
tado el canal [L], la entrada del canal [L] entra simultáneamente al canal [R].
b
SEND (la página 6)
Conecte al terminal de entrada de un efector externo. Cuando sólo está conec-
tado el canal [L] sale una señal de audio monofónico.
c
BOOTH (la página 6)
Terminales de salida para un monitor de cabina, compatible con la salida
equilibrada o desequilibrada para un conector TRS.
d
REC OUT (la página 6)
Éste es un terminal de salida para grabación.
e
MASTER2 (la página 6)
Conecte a un amplificador de potencia, etc.
f
MASTER ATT
Se usa para conmutar el nivel de atenuación de la salida de señales de audio
en el terminal [MASTER1] o [MASTER2]. Seleccione entre 0 dB, -6 dB y -12 dB.
g
MASTER1 (la página 6)
Conecte a un amplificador de potencia, etc.
h
Cable de alimentación
Conecte a una toma de CA. Enchufe el cable de alimentación después de
haber hecho todas las conexiones.
