Anschlüsse
Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel aus der Netzsteckdose, bevor Sie Geräte anschließen oder die Anschlüsse ändern.
Beachten Sie die Bedienungsanleitung der angeschlossenen Komponente.
Schließen Sie das Netzkabel an, nachdem alle Anschlüsse zwischen den Geräten vorgenommen wurden.

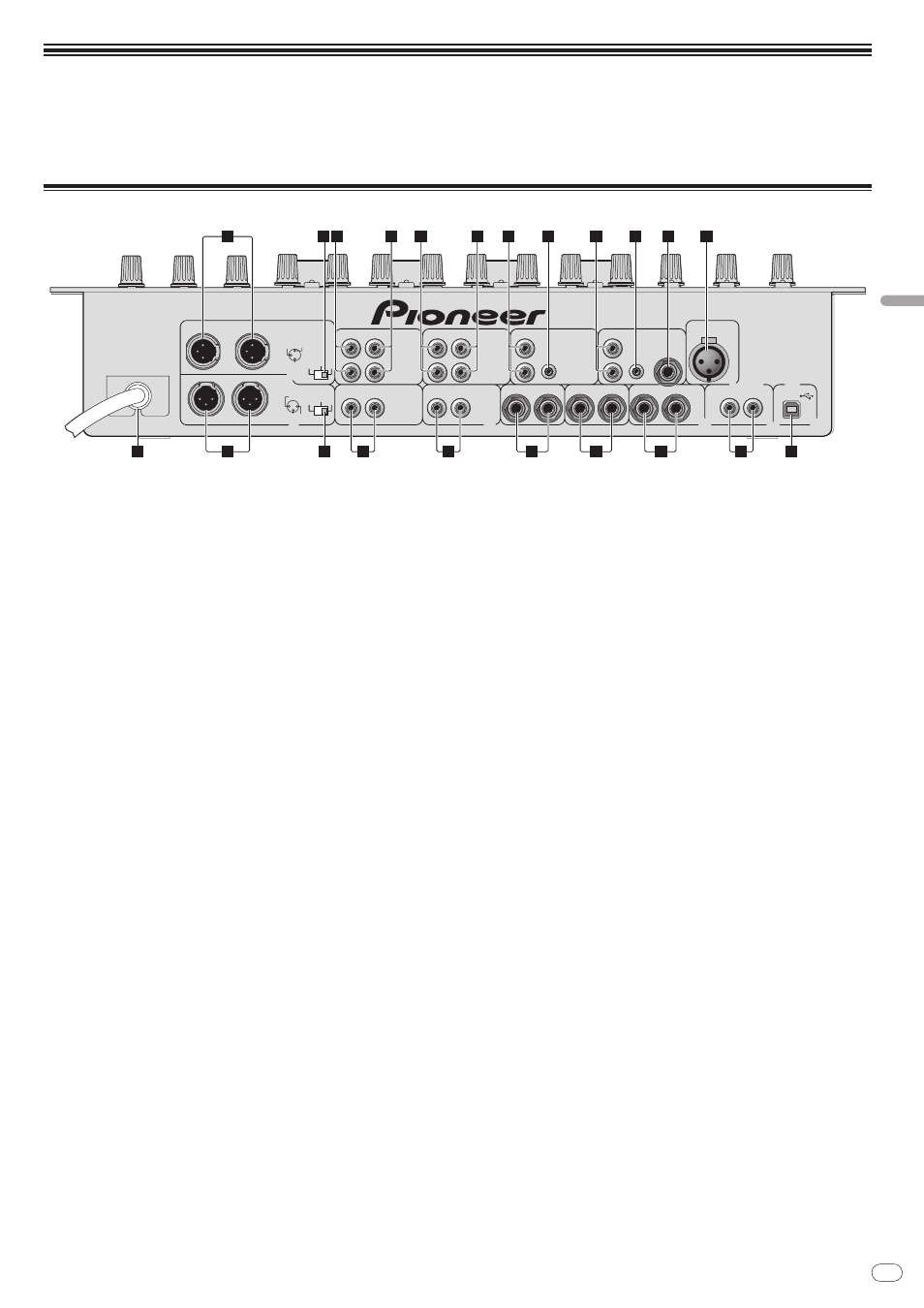

Rückseite
MASTER1
MASTER2
CH-4
ZONE
1 GND
1 GND
3 COLD
3 COLD
2 HOT
2 HOT MASTER ATT.
-12dB - 6dB 0dB
-12dB - 6dB 0dB
ZONE ATT.
CD
L
L
L
L
R
R
R
R
R
LINE
CH-3
CH-2
CH-1
DJM-5000
CD
CD
L
R
L
LINE
REC OUT
L
R
BOOTH
TRS
CONTROL
CD
R
L
CONTROL
SEND
L
(
MONO
)
R
L
(
MONO
)
R
L
R
RETURN
DIGITAL IN
USB
2
1
MIC 3
MIC 2
1
6
7
2 3
3
4
4
4
4
5
5
16
14
15
17
13
12
11
10
9
8
1
ZONE (Seite 6)
Eine Ausgabeklemme für den ZONE-Kanal.
2
ZONE ATT
Dient zum Umschalten des Dämpfungspegels von Audiosignalen, die an der
Klemme [ZONE] ausgegeben werden. Wählen Sie unter 0 dB, -6 dB und -12 dB.
3
LINE (Seite 6)
Schließen Sie ein Kassettendeck oder eine Komponente mit Line-
Ausgangspegel an.
4
CD (Seite 6)
Schließen Sie einen DJ-Player oder eine Komponente mit Line-
Ausgangspegel an.
5
CONTROL (Seite 6)
Dies ist eine Steuerklemme für einen DJ-Player. Verwenden Sie den Fader
dieses Geräts zum Steuern eines DJ-Players.
6
MIC3 (Seite 6)
Schließen Sie ein Mikrofon an.
7
MIC2 (Seite 6)
Schließen Sie ein Mikrofon an.
8
USB (Seite 7)
Schließen Sie einen Computer an.
9
DIGITAL IN (Seite 6)
Schließen Sie eine Komponente mit Digital-Audioausgang an.
a
RETURN (Seite 6)
Schließen Sie an die Ausgangsbuchse eines externen Effektors an. Wenn nur
der Kanal [L] angeschlossen ist, wird der Kanaleingang [L] gleichzeitig zu
dem Kanal [R] ausgegeben.
b
SEND (Seite 6)
Schließen Sie an die Eingangsbuchse eines externen Effektors an. Wenn nur
der Kanal [L] angeschlossen ist, wird ein Mono-Audiosignal ausgegeben.
c
BOOTH (Seite 6)
Ausgangsklemmen für einen Kabinenmonitor, kompatibel mit symmetrischer
oder unsymmetrischer Ausgabe für einen TRS-Anschluss.
d
REC OUT (Seite 6)
Dies ist eine Ausgangsbuchse zur Aufnahme.
e
MASTER2 (Seite 6)
Schließen Sie einen Endstufenverfstärker usw. an.
f
MASTER ATT
Dient zum Umschalten des Dämpfungspegels von Audiosignalen, die an der
Klemme [MASTER1] oder [MASTER2] ausgegeben werden. Wählen Sie unter
0 dB, -6 dB und -12 dB.
g
MASTER1 (Seite 6)
Schließen Sie einen Endstufenverfstärker usw. an.
h
Netzkabel
Schließen Sie an eine Netzsteckdose an. Stecken Sie den Netzstecker erst
ein, nachdem alle Anschlüsse vorgenommen wurden.
