Page 79

Utiliser le guide avec une planche pour

les pièces à travailler plus grandes

Cómo usar la barrera guía con una tabla

para piezas de trabajo más grandes

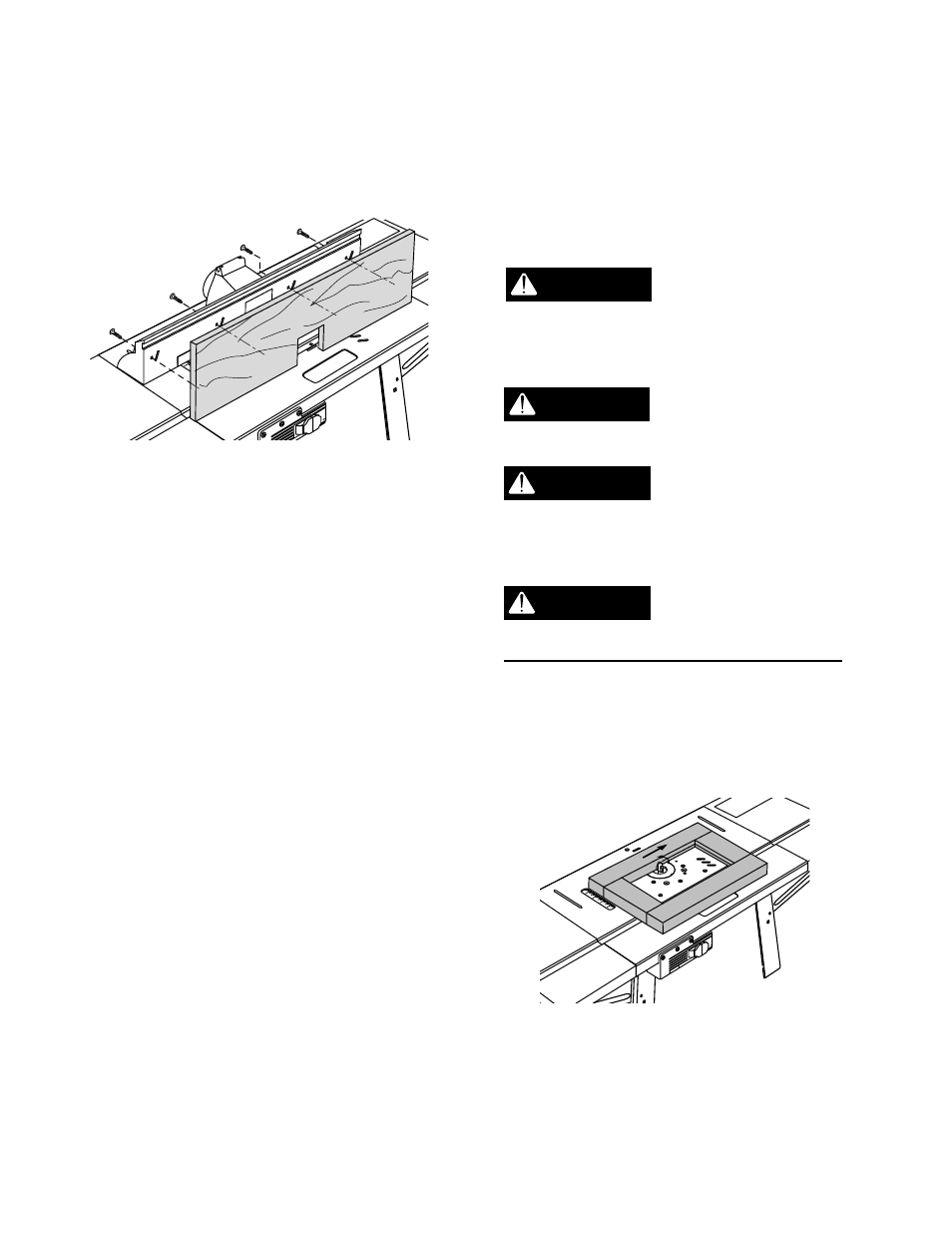

Trois trous dans le guide permettent d'assembler une planche de 8
pouces de hauteur (au maximum) pour toupiller sans risque les pièces
travaillées plus importantes.

1. Enlever la semelle arrière du guide.

2. Fixer la planche au guide avec 4 vis à bois (non fournies). Voir la
figure 37.

3. La planche peut être entaillée avant de toupiller; il est également
possible de profiler le foret de toupilleuse dans la planche en insérant
la planche à travers le foret.

4. Positionner le guide pour la profondeur de coupe souhaitée. Serrer
les poignées du guide.

5. Serrer fermement le foret de toupilleuse et s'assurer que la
toupilleuse est correctement assemblée à la table à toupie, tel qu'il a
été expliqué précédemment dans ce manuel.

6. Votre toupilleuse et votre table à toupie sont maintenant prêtes à
toupiller de grandes pièces.

Tres orificios en la barrera guía permiten el montaje de una madera de
8 pulgadas de altura (máxima) para el fresado seguro y firme de
piezas más grandes.

1. Quite el apoyo de empuje de la barrera guía.

2. Fije la tabla a la barrera guía con 4 tornillos para madera (no
suministrados). Consulte la Figura 37.

3. La tabla se puede ranurar antes del fresado o se puede hacer el
perfil de la broca en la madera alimentando la tabla a través de la
broca de la fresadora.

4. Coloque la barrera guía a la profundidad de corte deseada. Apriete
los botones de la barrera guía.

5. Apriete firmemente la broca de la fresadora y asegúrese que la
fresadora está armada a la mesa adecuadamente como antes se
detalló en este manual.

6. Su fresadora / mesa de fresadora están listas para fresar piezas de
trabajo grandes.

Toupiller sans semelle arrière, écran de

sécurité et/ou guide

Cómo fresar sin apoyo de empuje,

protección de seguridad y /o barrera guía

Pour bon nombre de travaux, il est nécessaire d'enlever le guide de
la table à toupie.
Para muchos trabajos debe quitar la barrera guía de la mesa de
fresadora.

Utiliser la toupilleuse sans l'écran

de sécurité et le guide en place peut
provoquer de graves blessures.

Prendre d'extrêmes précautions.

Utiliser la toupilleuse sans écran de protection et de guide
SEULEMENT en cas de nécessité absolue et toujours avec des
forets de toupilleuse guidés par roulement à billes.

Toujours insérer la pièce travaillée
dans la direction opposée à la rotation

du foret. Débrancher la toupilleuse
avant de changer le foret, de modifier les paramètres ou d'effectuer
tout autre ajustement.

Usar la fresadora sin la protección de
seguridad y la barrera guía en su
lugar puede conducir a lesiones

personales graves. Tenga precaución extrema.

Opere la fresadora sin la protección de seguridad y la barrera guía
SOLAMENTE cuando sea absolutamente necesario y siempre con
brocas guiadas con rodamiento de bolas.

Alimente la pieza de trabajo en
contra de la dirección de rotación de
la broca de la fresadora. Desenchufe

la fresadora para cambiar la broca, modificar las condiciones o hacer
cualquier otro ajuste.

Toupiller à l'intérieur/Fresado interior

1. Placer votre pièce travaillée sur la table à proximité du foret de
toupilleuse tel qu'illustré à la figure 38.

2. Insérer la pièce travaillée dans le foret en direction de la flèche.
Toujours insérer la pièce travaillée dans la direction opposée à la
rotation du foret.

1. Coloque la pieza de trabajo en la mesa con relación a la broca de
la fresadora como se muestra en la Figura 38.

2. Alimente la pieza de trabajo a través de la broca en la dirección de
la flecha. Siempre alimente la pieza de trabajo en contra de la
dirección de rotación de la broca de la fresadora.

Figure 38
Figura 38

Figure 37
Figura 37

AVERTISSEMENT

ADVERTENCIA
