Wiring schematic, 60 8vh rqo\ jhqxlqh :donhu, Uhsodfhphqw sduwv (iihfwlyh 'dwh – Walker MW 15 HP User Manual

Page 64

background image

B

A

M

S1

S2

G

10 AMP

CIRCUIT

BREAKER

BATTERY

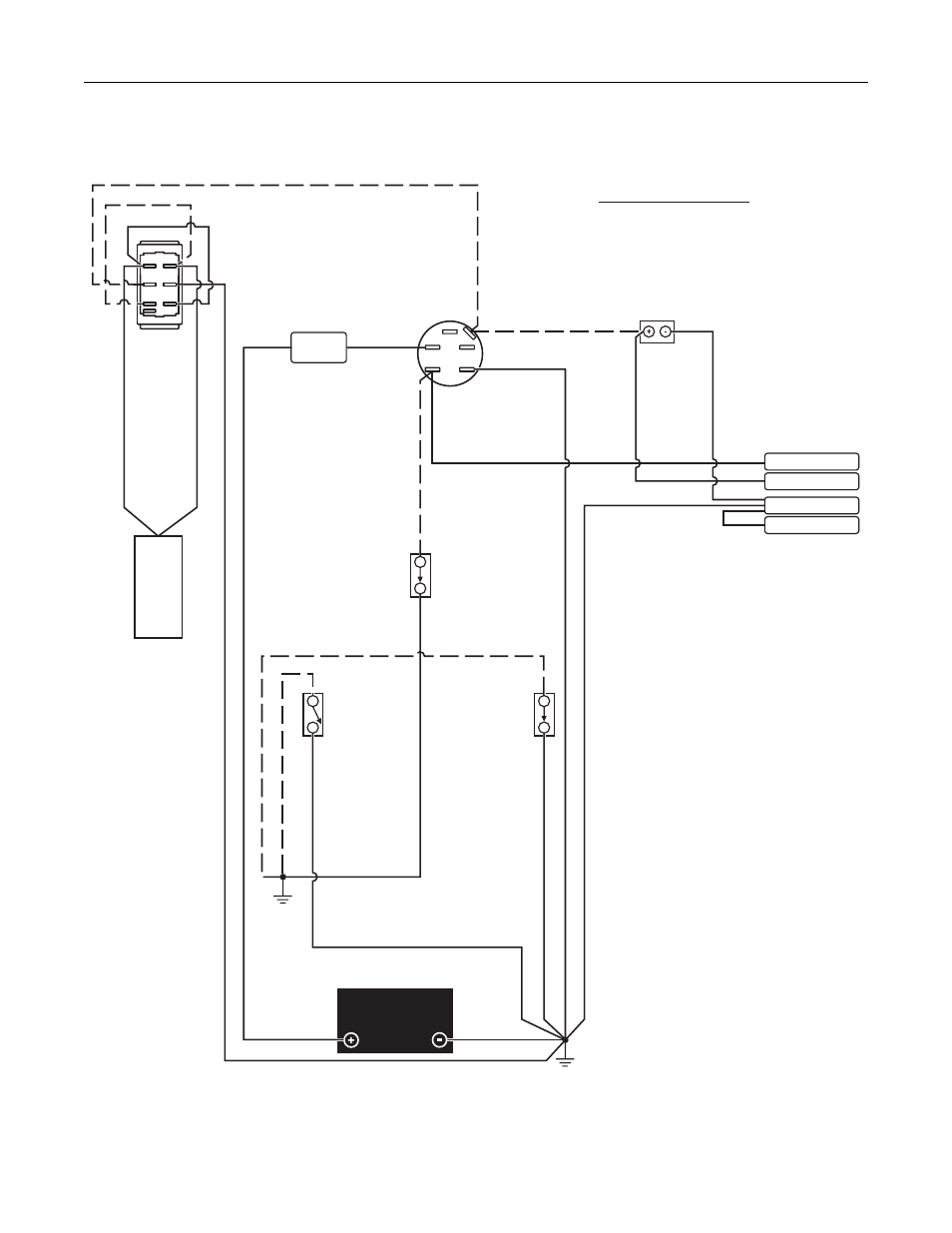

WALKER MODEL MW

Beginning S/N 2004-68081

S1 = START CIRCUIT
S2 = START/ACCESSORY CIRCUIT

M = MAGNETO GROUND CIRCUIT
B = BATTERY CIRCUIT
A = ACCESSORY CIRCUIT
G = GROUND CIRCUIT

FSC

ACTUATOR

FSC

TOGGLE SWITCH

ENGINE GROUND

RECTIFIER/REGULATOR

MAGNETO

OIL PRESSURE SWITCH

WHT

PUR

BLK

RED

BRN

BLU

BRN/WHT

BRN

RED

GRN

RED

BLK

GRA

BLK

BLK

BLK

BLK/GRA

BLK

BLK/WHT

BLK

GRA/WHT

HOUR METER

RED/YEL

RED/YEL

GRN

OPERATOR
PRESENCE

SWITCH

NEUTRAL

SWITCH

PTO

SWITCH

60

8VH RQO\ JHQXLQH :DONHU

Š

UHSODFHPHQW SDUWV

(IIHFWLYH 'DWH

:,5,1* 6&+(0$7,&
