Pour pièces de rechange, composer 1-800-237-0987
S’il vous plaît fournir l’information
suivante:
- Numéro de modèle
- Numéro de série (si applicable)
- Description et numéro de la pièce
Correspondance:
Wayne Water Systems
100 Production Drive
Harrison, OH 45030 U.S.A.

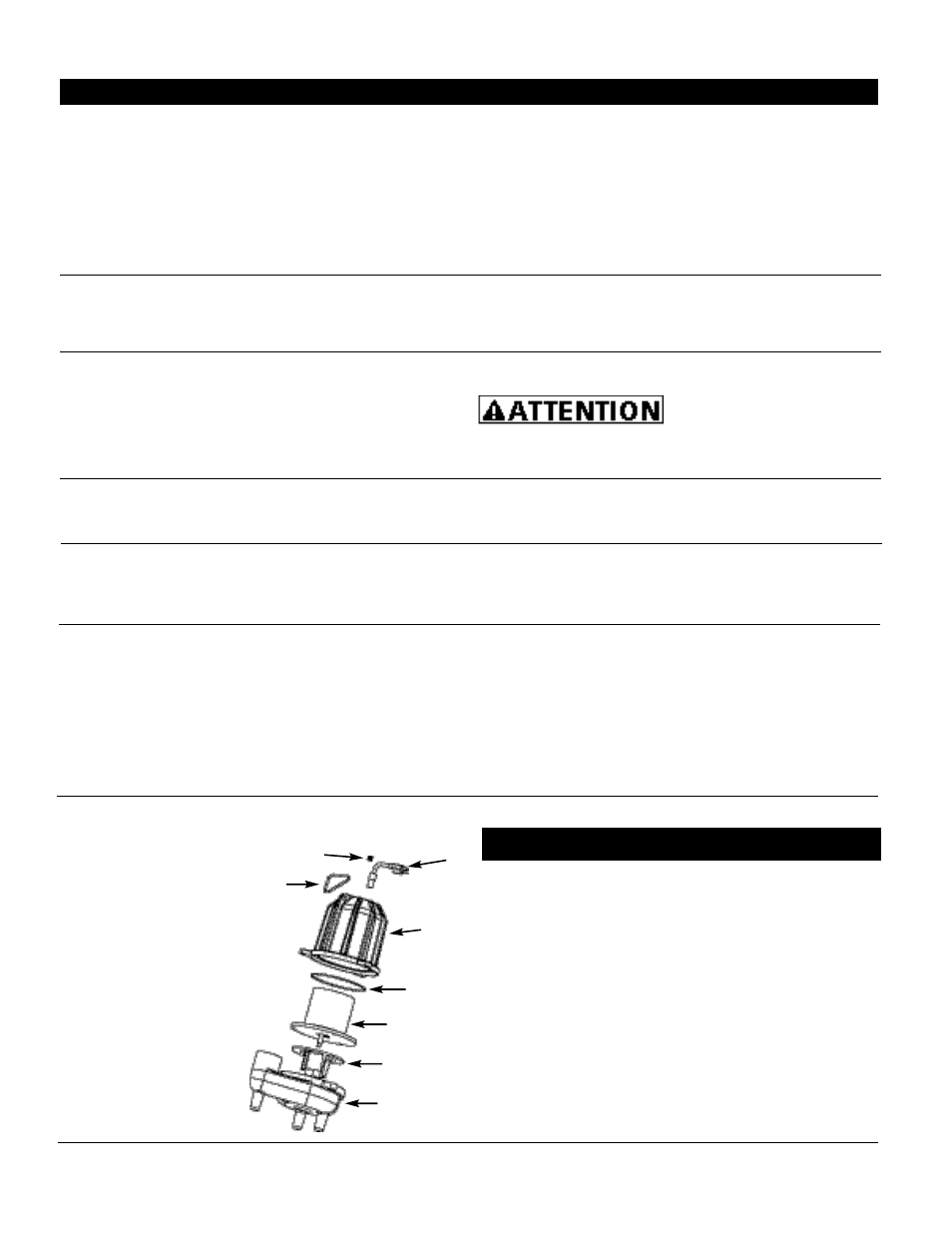

1 Fiche de 1/4 po (6,4mm) NPT 16356-004 1
2 Cordon d’alimentation,-10 ft. (3m) 31035-001 1
3 Manche 23124 1
4 Bâti du moteur 41026-001 1
5 Joint torique 19040-001 1
6 Montage du moteur* 63004-001 1
7 Turbine 41032-001 1
8 Volute 41028-001 1
9 Vis à tête hex,7/16 po (11,1mm)-14 x
1-1/4 po (3,2 cm)
** 3
10 Vis à tête hex, 5/16 po (7,9mm)-18 x
3/4 po (19,1mm)
** 3
11 Vis à métaux 10-24 x 1/2 po (12,7mm)
à tête ronde
** 2
*Inclut moteur, plaque de joints, boîte d'étanchéité et joint torique
**Article de quincaillerie standard
No. de No. de
Réf Description pièce Qté . 1
2
3
4
5
6
7
8
Guide de Dépannage
Symptôme Cause(s) Possible(s) Mesure Corrective
La pompe ne se démarre
pas et ne fonctionne pas
La pompe se démarre et
s’arrête trop souvant
La pompe s’arrête et se
démarre indépendamment
de l’interrupteur (déclenche
le protecteur de surcharge
thermique)
La pompe fonctionne
bruyamment et vibre
excessivement
La pompe ne s’arrête pas
La pompe fonctionne mais
délivre peu ou pas d’eau
1. Niveau d’eau trop bas
2. Fusible sauté ou disjoncteur déclenché
3. Tension de ligne basse
4. Moteur défectueux
5. Interrupteur flotteur défectueux
6. Impulseur (pompe remplie de débris)
7. Interrupteur enmèlé
8. Niveau de liquide insuffisant
1. Refoulement d’eau de la tuyauterie
2. Interrupteur flotteur défectueux
3. Clapet non-installé ou qui a des fuites
4. Hauteur de décharge inférieur au
minimum du fabricant
1. Température d’eau excessive
2. Interrupteur défectueux ointerrupteur
enmêlé cause que la pompe fonctionne
à sec
3. Tension de ligne basse
1. Roulements usés
2. Débris dans la cavité de l’impulseur ou
en panne
3. Raccords de tuyauterie à l’édifice trop
rigides ou trop desserrés
1. Interrupteur flotteur défectueux
2. Mouvement de l’interrupteur flotteur
limité
3. Décharge limité (tuyauterie obstruée)
4. Arrivée excessive ou pompe de taille
incorrecte pour l’application
1. Tension de ligne basse
2. Débris pris dans l’impulseur ou le
décharge
3. Pièces de la pompe usées ou
défectueuses, ou impulseur obstrué
4. Pompe fonctionne à l’envers
5. Pompe de mauvaise taille pour
l’application
6. Clapet pris dans la position fermée ou
installée à l’envers
7. Soupape d’arrêt fermée
1. L’interrupteur de la pompe ne se met pas en marche sans que l’eau
recouvre le haut de la pompe
2. Si sauté, remplacer avec un fusible de taille correcte ou réenclencher le
disjoncteur
3. Si la tension est sous le minimum recommandé, vérifier la taille des fils
de l’interrupteur général de la propriété. Si correcte, contacter la
compagnie de service publique.
4. Retourner pour l’entretien ou remplacer le moteur
5. Remplacer l’interrupteur flotteur
6. Si la turbine ne tourne pas, enlever le carter et enlever le débris
7. Positionner l’interrupteur pour qu’elle se déplace librement.
Déménager la pompe si nécessaire
8. S’assurer que le niveau de liquide est adéquat
1. Installer un clapet
2. Remplacer l’interrupteur flotteur
3. Enlever et examiner le clapet pour l’installation correcte et le
fonctionnement libre
4. Vérifier de nouveau les calculs de taille pour déterminer la taille de
pompe correcte
1. La pompe ne devrait pas être utilisée pour l’eau au delà de 44° C (120°
F)
2. Remplacer ou repositionner la pompe
La pompe peut se démarrer
subitement. Débrancher la source de
puissance avant de procéder à l’entretien
3. Si la tension est sous le minimum recommandé, vérifier la taille des fils
de l’interrupteur général de la propriété. Si correcte, contacter la
compagnie de service publique
1. Retourner pour l’entretien ou remplacer
2. Enlever le carter, nettoyer la turbine et/ou remplacer la turbine en
panne
3. Remplacer la section de tuyau de décharge avec un raccord flexible
1. Remplacer l’interrupteur flotteur
2. Positionner de nouveau la pompe ou nettoyer le bassin au besoin pour
fournir l’espace nécessaire pour le flotteur
3. Enlever la pompe et nettoyer la pompe et la tuyauterie
4. Vérifier de nouveau les calculs de taille pour déterminer la taille de
pompe correcte
1. Si la tension est sous le minimum recommandé, vérifier la taille des fils
de l’interrupteur général de la propriété. Si correcte, contacter la
compagnie de service publique.
2. Enlever, nettoyer et vérifier le serrage
3. Remplacer les pièces usées ou la pompe entière. Nettoyer les pièces au
besoin
4. Vérifier la rotation. (sens contraire des aiguilles d’une montre du bas)
Retourner si au sens des aiguilles d’une montre
5. Vérifier de nouveau les calculs de taille pour déterminer la taille de
pompe correcte
6. Enlever et examiner le clapet pour l’installation correcte et le
fonctionnement libre
7. Ouvrir la soupape
