ESP25
11 Fr
adaptateur (non inclus). Un tuyau
d’un plus petit diamètre réduira
l’écoulement, le débit et la
performance de la pompe.
3. Couper une section de 1,2 m (4 pi)
de tuyau rigide de PVC de 3,2 cm
(1
1 /
4
po) ou 3,8 cm (1 1 /
2
po). Cimenter
un tuyau de 3,8 cm (1 1 /
2
po) à un
raccord fileté. Cimenter un tuyau de
3,2 cm (1
1 /
4
po) dans le raccord de
tuyau. Fixer une section de 3,2 cm
(1
1 /
4
po) de tuyau à l’adaptateur de
décharge ESP25.
4. Visser sur la décharge de la pompe.
Attention de ne pas dénuder ou fausser
le filetage des raccords de plastique ou
les clapets. Un boyau flexible n’est pas
recommandé. Pour une installation
permanente, il faut un tuyau de métal
ou de PVC rigide.
5. Placer la pompe avec la section de
1,2 m (4 pi) de tuyau PVC sur une
surface solide et à niveau dans le
puisard sur une surface élevée.
6. Fixer un clapet de caoutchouc (vendu
séparément) sur le dessus du tuyau de
décharge. Ceci permettra de retirer
facilement la pompe ou le clapet
pour l’entretien ou la réparation
NOTE : Vérifier que les soupapes
peuvent être placées directement dans
la décharge de la pompe s’il y a lieu. Il
est toutefois recommandé pour faciliter
le démontage de placer les clapets au-
dessus du puisard tel qu’illustré dans la
figure 1.
Le reste de l’installation de tuyau de
décharge peut varier selon les
circonstances individuelles. Acheminer
le tuyau de décharge vers un mur
extérieur en choisissant le parcours le
plus court et en utilisant de solides
pratiques de plomberie. Réduire les
tournants au minimum car cela réduit
l’écoulement de sortie de la pompe. Le
tuyau qui sort de la structure de l’édifice
devrait être en pente vers le bas pour
que l’eau ne gèle pas dans le tuyau.
En installant le tuyau de décharge
distinct, percer dans le mur extérieur
avec l’équipement de perçage
approprié. Sceller le trou pour éviter
que l’eau n’y pénètre.
Méthode 2
S’il n’est pas possible n’utiliser une
décharge distincte réservée comme
pour la méthode 1, la pompe ESP25
peut être attachée au tuyau de
décharge de la pompe à c.a. en
installant un raccord en ‘Y’. Il faudra
alors deux clapets.
1. Placer la ESP25 sur une surface
solide et à niveau dans le puisard.
Ne pas placer la pompe sur une
surface meuble ou de sable. De
petites pierres ou le sable peuvent
endommager la pompe menant à
une défaillance de pompe possible.
2. Cette pompe a une décharge de 3,8
cm (1 1 /
2
po NPT). Pour utiliser un
tuyau de décharge de 3,2 cm
(1
1 /
4
po NPT), il faudra installer un
adaptateur (non inclus). Un tuyau
d’un plus petit diamètre réduira
l’écoulement, le débit et la
performance de la pompe.
3. Il faudra un clapet à LA FOIS dans la
conduite de décharge de la pompe
principale c.a. et dans la pompe
ESP25 pour éviter la recirculation de
l’eau dans le puisard. Le système ne
fonctionnera pas dans deux clapets.
4. Couper une section de 1,2 m (4 pi)
de tuyau rigide de PVC de 3,2 cm
(1
1 /
4
po) ou 3,8 cm (1 1 /
2
po).
Cimenter un tuyau de 3,8 cm
(1
1 /
2
po) à un raccord fileté.
Cimenter un tuyau de 3,2 cm
(1
1 /
4
po) dans le raccord de tuyau.
Fixer une section de 3,2 cm (1 1 /
4
po)
de tuyau à l’adaptateur de
décharge ESP25.
5. Visser sur la décharge de la pompe.
Attention de ne pas dénuder ou fausser
le filetage des raccords de plastique ou
les clapets. Un boyau flexible n’est pas
recommandé. Pour une installation
permanente, il faut un tuyau de métal
ou de PVC rigide.

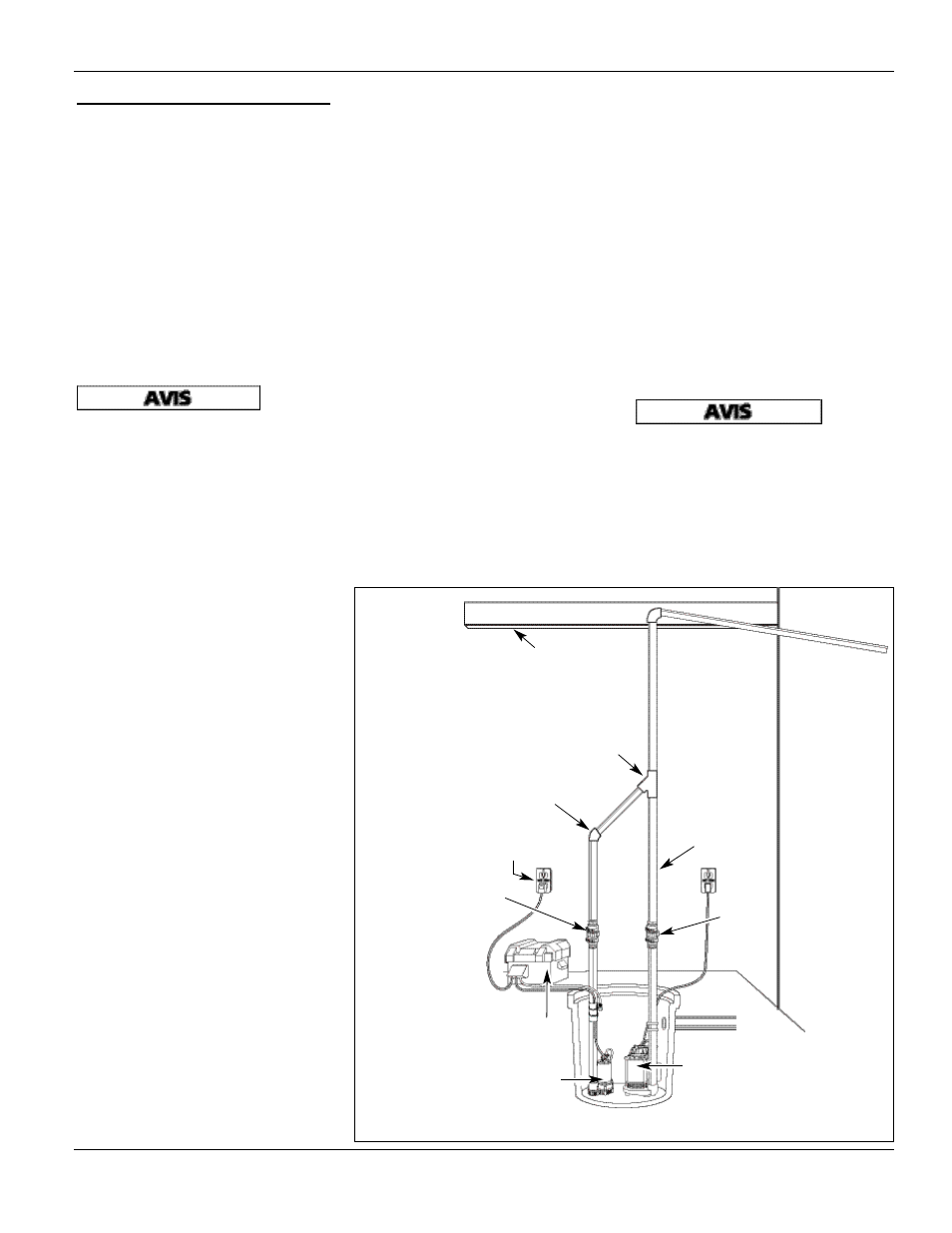

Figure 2 - Méthode 2
Chargeur
Solive de
plancher
Raccord en “Y”
Coude
de 45°
Tuyau rigide
de PVC
Clapet
(voir
étape 10)
Boîte de batterie
Clapet (voir étape 10)
Pompe ESP25
Pompe actuelle
Montage (Suite)
