2
INSTALA CIÓN
RETIRE EL TERMOST ATO VIEJO
1. Apague la electricidad en la caja de fusibles principal hasta
que haya finalizado la instalación. Asegúrese de que la
alimentación eléctrica esté desconectada.
2. Retire la cubierta delantera del termostato viejo. Con los
cables aún conectados, retire la placa de la pared. Si el
termostato viejo tiene una placa de montaje sobre pared,
retire el termostato y la placa juntos.
3. Identifique cada uno de los cab les conectados al
termostato viejo usando las etiquetas inc luidas con el
nue vo termostato.
4. Desconecte los cables del termostato viejo de a uno a la vez.
NO DEJE QUE LOS CABLES VUELVAN A INTR ODUCIRSE
EN LA PARED .
5. Instale el termostato nuevo siguiendo el procedimiento
indicado a continuación.
¡ATENCIÓN!
Este producto no contiene mercurio. No obstante, puede
reemplazar un producto que sí contiene mercurio.
No abra las celdas de mercurio. En el caso de que una celda
se dañe, no toque el mercurio derramado. Usando un par de
guantes no absorbentes, recoja el mercurio derramado y viértalo
en un recipiente que pueda sellarse. Si se daña una celda, debe
desecharse la unidad.
El mercurio no debe desecharse con los residuos domésticos.
Para desechar la unidad que será reemplazada por este equipo,
colóquela en un recipiente adecuado. Consulte en www .white-
rodgers.com dónde enviar los productos que contienen mercurio.
FIJE LA BASE DEL TERMOSTAT O A
LA P ARED
1. Retire el material de embalaje del termostato. Tire suavemente
de la cubierta para separarla de la base. Si fuerza o hace
palanca sobre el termostato dañará la unidad.
2. Coloque la base sobre el orificio de la pared y marque las
ubicaciones de los orificios de montaje usando la base como
plantilla (vea figura 1).
3. Mueva la base a un lado. Perfore los orificios de montaje.
4. Empuje los cables a través de la abertura en la base del
termostato.
5. Fije la base a la pared sin ajustarla demasiado, usando dos
tornillos de montaje. Coloque un nivel contra la parte inferior
de la base, ajústela hasta que quede bien nivelada y luego
apriete los tornillos. (Esto es por razones estéticas solamente
y no afectará el funcionamiento del termostato.) Si utiliza los
orificios de montaje existentes, o si los orificios perforados son
demasiado grandes y no le permiten ajustar bien la base, use
anclajes plásticos para fijar la subbase.
6. Conecte los cables al bloque de terminales sobre la base
consultando el esquema de conexiones correspondiente
(vea las figuras 2 a 4).
7. Empuje el cable que sobresale hacia el interior de la pared
y tape el orificio con un material ignífugo (como aislamiento
de fibr a d e v idr io) pa ra evit ar q ue las co rrie nte s d e a ire af ect en
el funcionamiento del termostato.
INTERRUPT OR DE SELECCIÓN DE
TERMINAL O/B
El interruptor O/B de este termostato viene ajustado de fábrica en
la posición “O”. Esta opción admite la mayoría de las aplicaciones
de bomba de calor , que requieren que el relé de conmutación esté
energizado en COOL. Si el termostato que está cambiando o la
bomba de calor que está instalando con este termostato requiere
una terminal “B”, para energizar el relé de conmutación en HEAT,
el interruptor O/B debe colocarse en la posición “B”.
Orificios
de montaje
Orificios
de montaje
Abertura
para cables
Interruptor
de gas/eléctrico
Puerta del
compartimiento de pilas
Interruptor
O/B

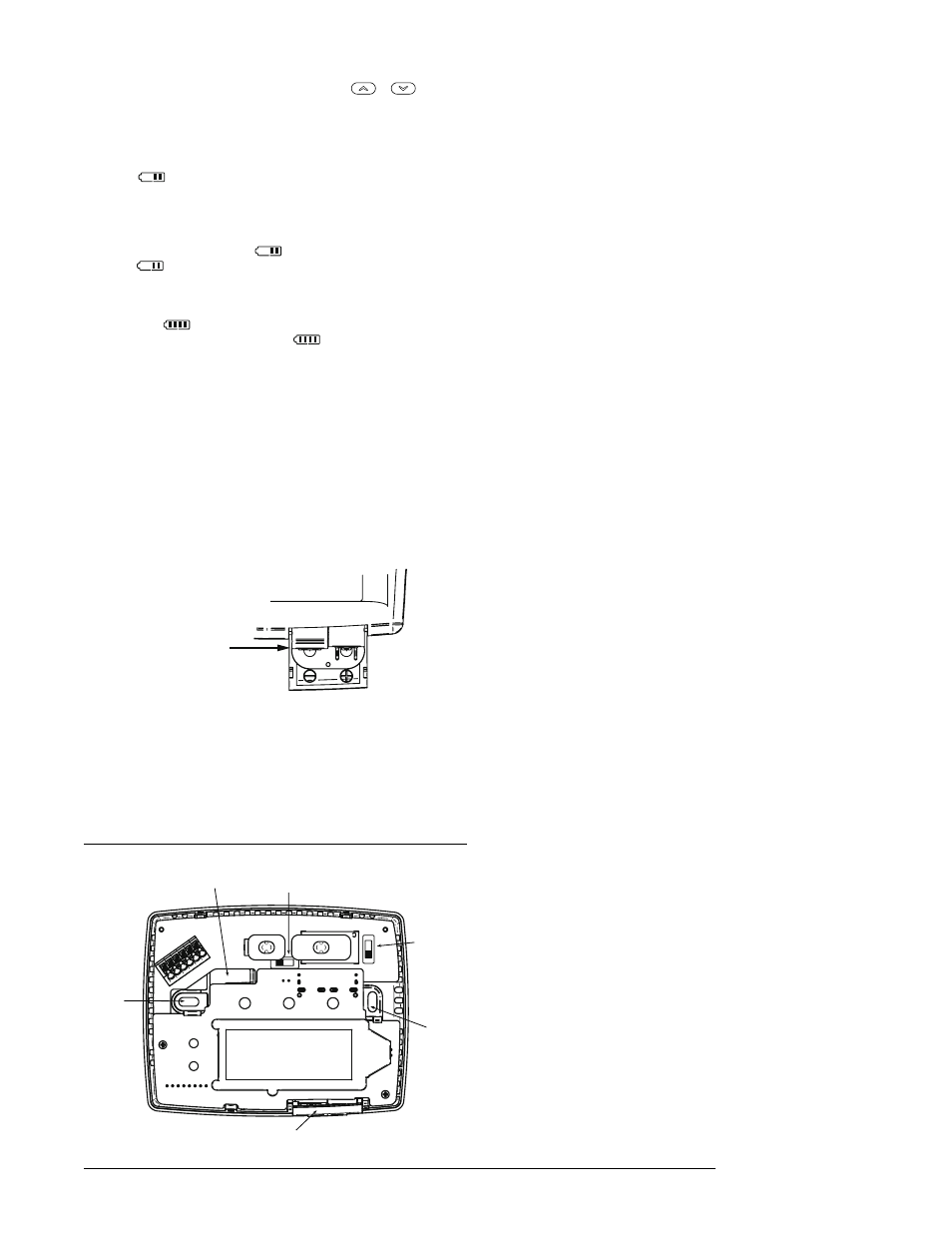

Figura 1 – Base del termostato
INTERRUPT OR GAS/ELEC
Si su sistema es una bomba de calor , el interruptor GAS/ELEC
debe colocarse en ELEC (vea la figura 1). Si su sistema es de
una sola etapa, el interruptor debe colocarse en GAS. El ajuste
del interruptor debe coincidir con la configuración del sistema
seleccionada en el menú de configuración.
UBICACIÓN DE LAS PILAS
Pilas alcalinas “AA”
El termostato incluye dos pilas alcalinas “AA” instaladas con una
banda de unión para evitar que se descarguen. Antes de usar el
termostato, abra la puerta del compartimiento de las pilas y retire
la banda de unión. Para abrirla, tire de la puerta como muestra
la flecha y levántela. Las dos pilas “AA” permitirán activar todas
las funciones o mantener la hora y mostrar de forma permanente
la temperatura durante una pérdida de alimentación CA. Para
cambiar las pilas, tire de la puerta del compartimiento como
muestra la flecha y levántela. Coloque las pilas según la polaridad
indicada dentro de la puerta del compartimiento. Para cerrar la
puerta del compartimiento de las pilas, gírela hacia abajo mientras
tira en el sentido indicado por la flecha. Cuando esté totalmente
abajo, enganche la puerta en su lugar.
El termostato puede funcionar con la alimentación CA del sistema
o con pilas. Si el símbolo aparece, significa que el termostato
está funcionando con pilas. Si el símbolo no aparece
significa que el termostato está funcionando con la alimentación
del sistema y, además, cuenta con alimentación auxiliar
opcional con pilas. Cuando la carga de las pilas se encuentra
aproximadamente en la mitad, aparecerá el símbolo . Cuando
aparezca el mensaje “Chang e ” (Cambiar), instale dos pilas
alcalinas “AA” nuevas inmediatamente. Para obtener resultados
óptimos, use pilas alcalinas nuevas de alguna marca líder como
Duracell
®
o Energizer
®
. Recomendamos cambiar las pilas cada
2 años. Si la vivienda va a estar desocupada durante un tiempo
prolongado (más de 3 meses) y aparece el símbolo , las pilas
deben cambiarse antes de partir. Cuando a las pilas les quedan
menos de dos meses de vida útil, la temperatura de referencia se
compensará en 10 grados (10 grados menos en el modo Heat y 10
grados más en el modo Cool). Si se produce esta compensación,
puede reajustarse la temperatura de referencia normal con los
botones o . Si no se cambian las pilas, tendrá lugar otra
compensación dentro de los dos días. Para cambiar las pilas,
coloque el sistema en OFF.
