GUÍA DE REFERENCIA RÁPIDA
DEL TERMOST ATO
Antes de que comience a programar su termostato, debe
familiarizarse con sus funciones y con la pantalla y la ubicación
y funcionamiento de los diferentes botones interruptores (vea
figura 5). Su termostato consta de dos partes: la cubier ta del
termostato y la base . Para retirar la cubierta, tire suavemente
de ella para separarla de la base. Para volver a colocarla, alinee
la cubierta con la base y presione suavemente hasta que se
enganche en la base.
Los botones e interruptores del termostato
1
Sube el ajuste de temperatura.
2
Baja el ajuste de temperatura.
3
Interruptor SYSTEM (COOL, OFF , HEA T) .
4
Interruptor F AN (ventilador) (ON, AUT O) .
La pantalla
5 M ues tra lo s d ías de la se man a. M ues tra la te mpe rat ura de
ref ere ncia . E sta ap are ce en bla nco cu and o e l in ter rup tor es tá
en la pos ició n O FF. La te mpe rat ura de referencia aparece
de forma intermitente si el termostato está en el modo de
bloqueo para evitar que el compresor realice ciclos de
encendido y apagado demasiado rápidos.
6
“ Save ” (ahorro) indica que la función Cool Savings está
activada en el menú instalador. “ Save ” intermitente indica
que la función Cool Savings está activa.
7
El icono de la llama ( ) aparece cuando el interruptor
SYSTEM está en la posición HEA T. El icono de la llama ()
aparece intermitente cuando el termostato realiza una
llamada de calor. El icono del copo de nieve ( ) aparece
(fijo) cuando el interruptor SYSTEM está en la posición
COOL. El copo de nieve aparece ( ) (intermitente) cuando
el termostato realiza una llamada de frío.

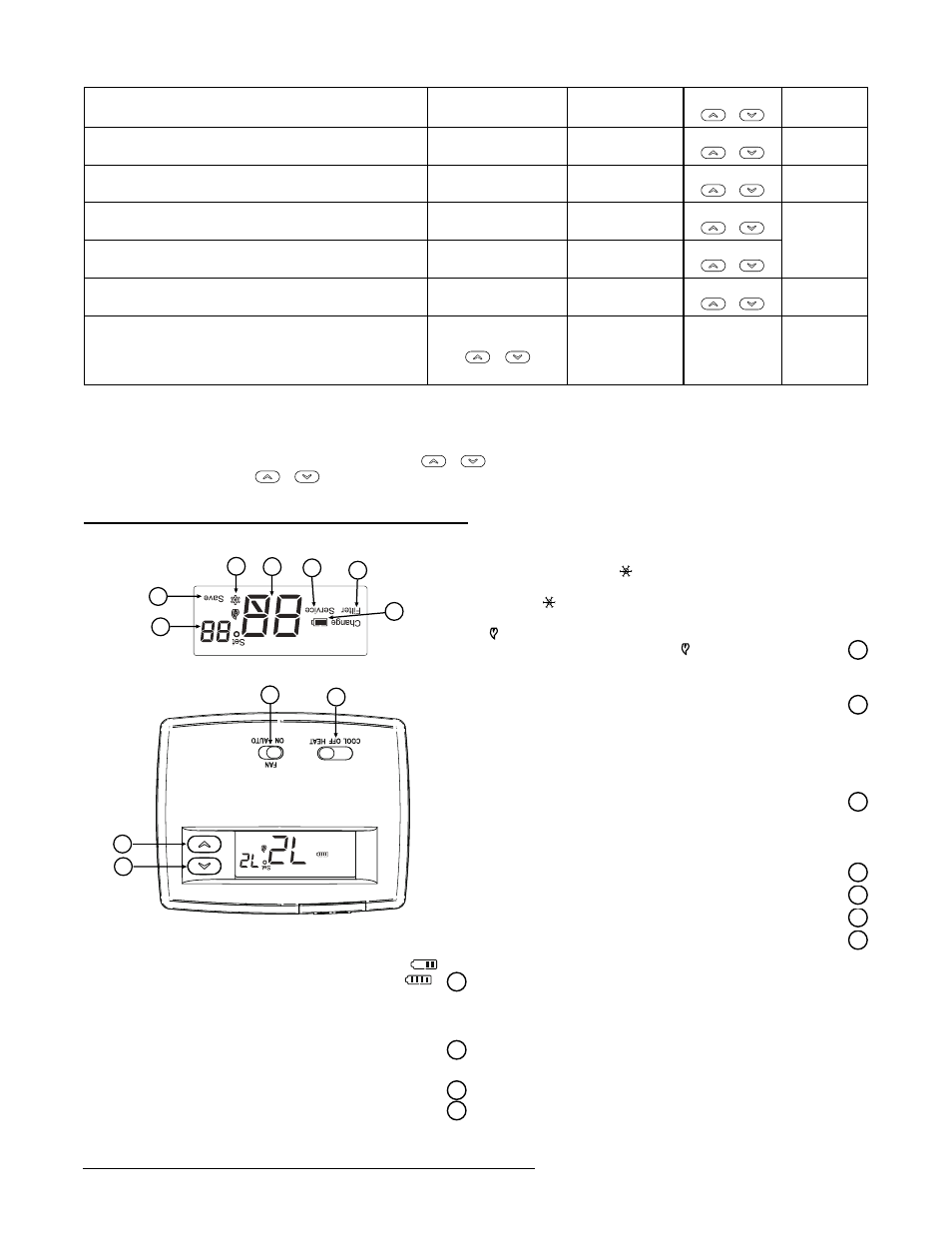

Figura 5. P antalla, botones e interruptores del termostato
SYS TEM
2
1
3 4
5
6
7 8 9
11
10
8 Muestra la temperatura actual.
9
“ Service ” (servicio) indica una falla en el sistema de
calefacción/enfriamiento. No indica una falla del termostato.
10 “ Change Filter ” (cambiar filtro) aparece cuando el sistema
se ha utilizado por la cantidad de tiempo seleccionada en el
filtro para recordarle que debe cambiar o limpiar el filtro de
aire.
11
“ ” muestra el nivel de alimentación de las pilas. “Chang e
” (cambiar) indica que las pilas deben cambiarse.
MENÚ INSTALADOR/DE CONFIGURA CIÓN
El menú de configuración le permite ajustar ciertas características operativas del termostato según el sistema o sus necesidades
par ticu lar es. Pa ra ing res ar e n e l m enú : C olo que el te rm ost ato en O FF y p res ion e lo s b oto nes y al m ism o ti em po. La pa nta lla
mostrará la primera opción del menú de configuración. Presione y para pasar a la siguiente opción del menú. Para salir del
menú, coloque el interruptor del sistema en Cool o Heat. Si pasan quince minutos sin presionar ningún botón, el termostato volverá al
modo de funcionamiento normal.
Menú de configuración
Número de
referencia
del menú
Presione
el botón
Pantalla
(ajuste
de fábrica)
Presione
o
para seleccionar las
siguientes opciones
Observaciones
1 y SS HP Selecciona una sola etapa (SS)
o bomba de calor (HP, 1 compresor)
2 y CS
(OFF)
On Selecciona la función Cool Savings On u OFF
y CS
(3)
1, 2, 3, 4, 5, 6 Si CS está en On, selecciona el valor de Cool Savings
3 y CR Heat
(ME)
RÁPIDO, LENTO Selecciona anticipación ajustable, velocidad de ciclo,
calor de una sola etapa
4 y CR Cool
(FA)
LENTO Selecciona anticipación ajustable, velocidad de ciclo,
frío de una sola etapa
5 y CL
(OFF)
On Selecciona el bloqueo del compresor OFF u On
