8 8 Vincent
9. SPEAKER: Lautsprecheranschluss-
klemmen Ausgangsbuchsen mit Schraub-
klemmen zum Anschluss von einem oder zwei
Lautsprecherpaaren. Es können Lautsprecher-
kabel mit 4 mm Bananensteckern verwendet
werden. Beachten Sie die Hinweise im Kapitel
„Installation“ für den Fall, dass zwei Laut-
sprecherpaare angeschlossen werden sollen.
10. INPUT („LINE1“ ... „LINE4“): Anschluss
von Stereo-Quellgeräten mit Hoch-
pegelausgang
Vier Stereo-Cinch-Eingangs-
anschlüsse für Quellgeräte mit analogem
Stereoton-Hochpegelausgang.
11. MAIN INPUT („LINE5“):
Endstufeneingang Anschluss eines Stereo-
Vorverstärkers oder eines Quellgerätes mit Vor-
verstärkerausgang. Beachten Sie, dass an „LINE5“
kein Hochpegelausgang einer Stereo-Quelle an-
geschlossen werden darf. Der Eingang darf auch
nicht mit dem benachbarten Vorverstärkerausgang
„PRE OUTPUT“ (14) verbunden werden.
12. INPUT „BALANCED“: XLR-Eingang
Eingangsanschluss für ein Stereo-Quellgerät
mit symmetrischem Ausgangsanschluss (XLR).
13. REC OUTPUT: Aufnahmeausgang
Schließen Sie hier, wenn gewünscht, z.B. ein
Aufnahmegerät an. Das Stereo-Signal dieses
Ausganges ist mit dem Ausgangssignal der
momentan gewählten Quelle an einem der
Anschlüsse „LINE1“... „LINE4“ identisch.
Die Signale der an „LINE5“ und „BALANCED“
angeschlossenen Geräte werden nicht zum
Aufnahmeausgang durchgeschleift.
14. PRE OUTPUT: Vorverstärkerausgang
Wenn einer der Eingänge „LINE1“ ... „LINE4“
(10) oder der Eingang „BALANCED“ (12)
gewählt ist, kann dieser Ausgang das vorver-
stärkte Stereo-Tonsignal der momentan gewähl-
ten Quelle an zwei zusätzliche Endstufenkanäle
oder einen aktiven Subwoofer weitergeben.
Der Ausgang darf nicht mit dem benachbarten
Endstufeneingang „LINE5 MAIN INPUT“ (11)
oder dem Hochpegeleingang eines anderen
Gerätes verbunden werden.
15. POWER CONTROL (12V)
Über diese Klinkenbuchsen (3,5 mm) werden
die Signale zur Einschaltsteuerung (Trigger)
empfangen und gesendet.
16. Netzbuchse mit Sicherungshalter
Bringen Sie hier das Netzkabel an und verbinden
Sie es mit der Stromversorgung. Das kleine
Kunststoff-Gehäuse an der Unterseite der Netz-
buchse beinhaltet die Gerätesicherung.
Beachten Sie dazu die Sicherheitshinweise.

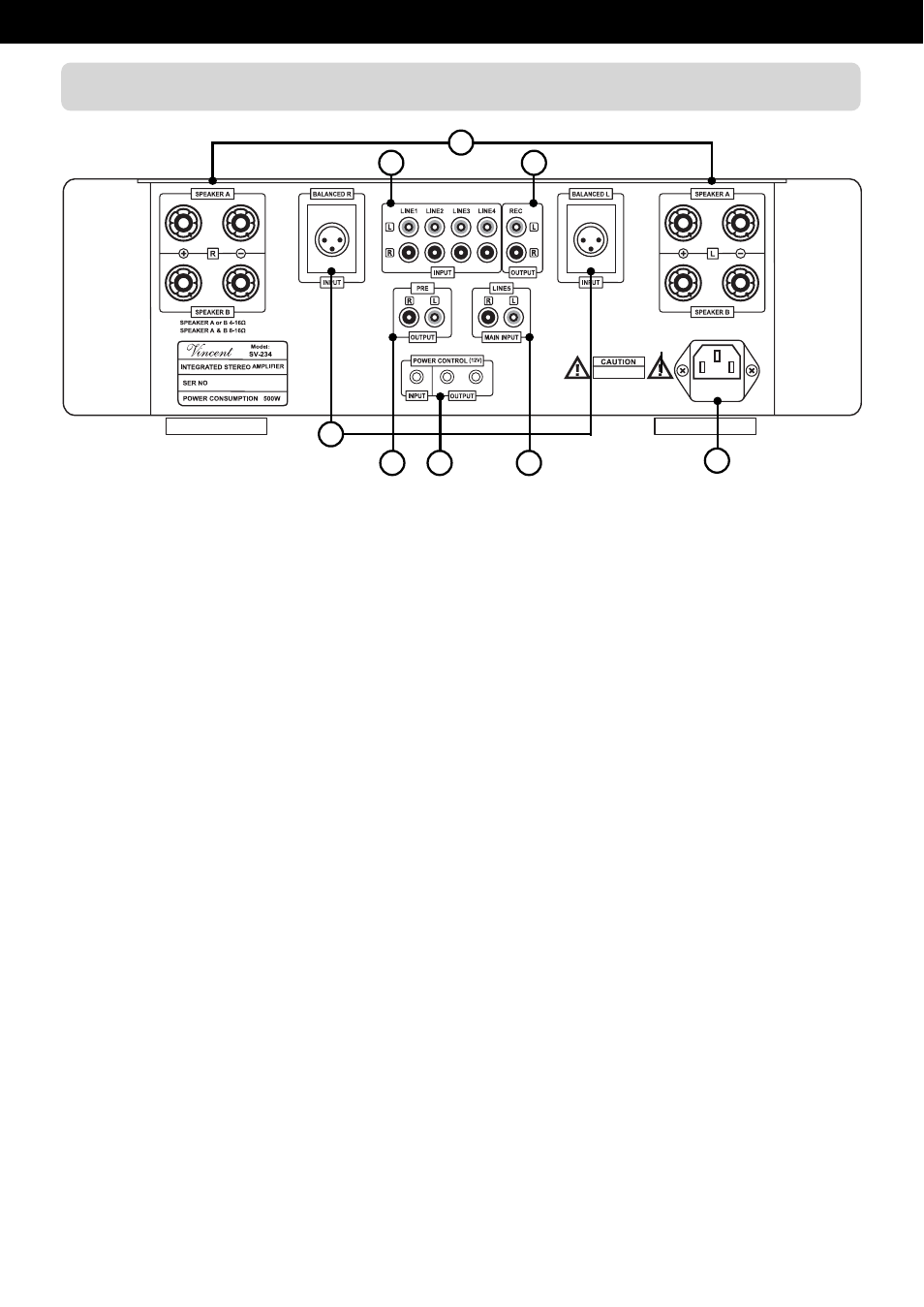

R RÜ ÜC CK KA AN NS SIIC CH HTT
1 11 1 1 16 6 1 14 4
1 12 2
1 15 5
9 9
1 10 0 1 13 3
