Parts layout (side a), Rf unit – Vertex Standard VX-4200 User Manual
Page 17
H-3
RF Unit

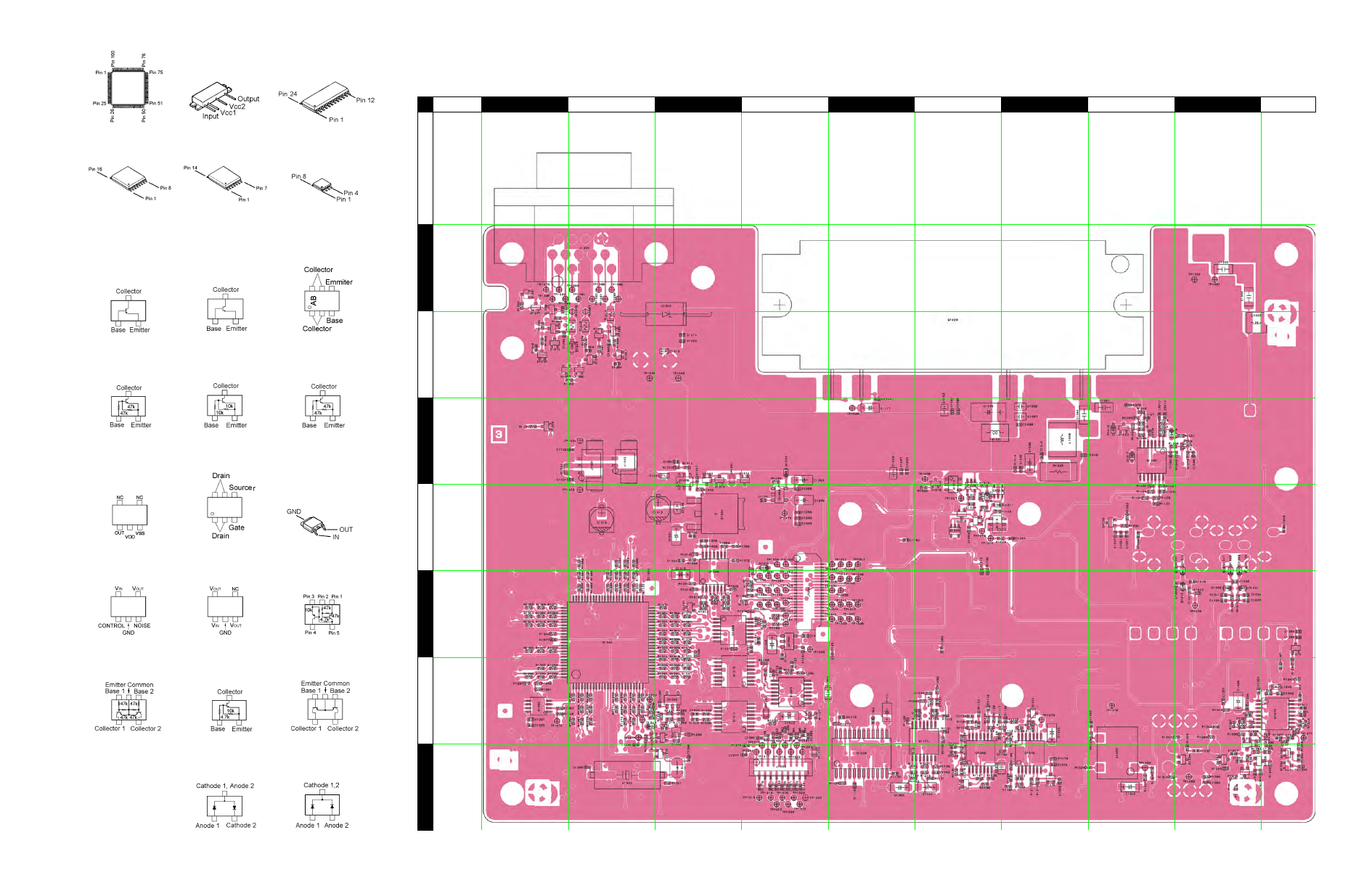

Parts Layout (Side A)
B
A
D
C
E
F
H
G
I
J
1
2
3
4
5
6
7
2SA1774 (FR)
(Q1020)
2SC4617 (BR)
(Q1072, 1091)
BU4066BCFV
(Q1063, 1068)
NJM12902V
(Q1066, 1074, 1076,
1089, 1090)
CPH6102
(Q1010)
DTA144EE (16)
(Q1007)
DTC114TE (24)
(Q1011, 1019, 1075)
DTC144EE (26)
(Q1009, 1012, 1018,
1033, 1051, 1071,
1071, 1073, 1077,
1081, 1082, 1084,
1086, 1087, 1092,
1093)
M62364FP
(Q1029)
NJU4053BV
(Q1014, 1016)
TA31136FN
(Q1079)
S-80835CNMC
(Q1065)
UMC5N (C5)
(Q1039)
UMG2N (G2)
(Q1013)
UN911F (60)
(Q1017)
XP1501 (R5)
(Q1008)
BR93L66RFVM
(Q1080)
NJM7808DL1A
(Q1004)
LC87F74C8A
(Q1083)
RTQ030
(Q1006, 1015)
TK71735SCL
(Q1060)
TAR5S50
(Q1069)
S-AV32
(Q1028)
DA221 (K)
(D1024, 1029, 1044,
1056, 1057, 1058,
1059, 1060, 1061)
DAN222 (N)
(D1052, 1054)
