E11
INSTRUCCIONES DE ENSAMBLAJE
INSTALACIÓN DE LA PROTECCIÓN
CONTRA ESCOMBROS

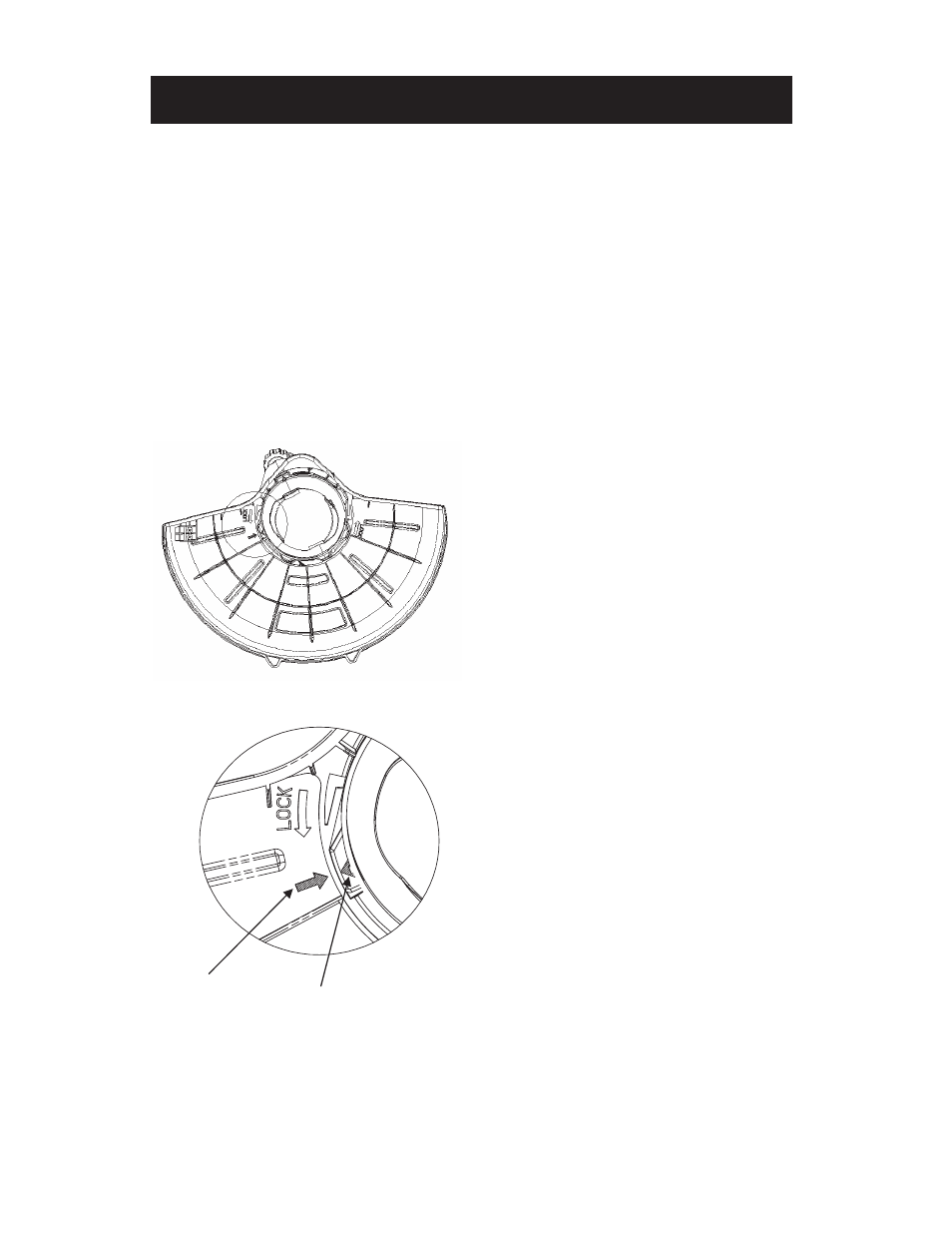

1. Alinee la instalación de flecha 1 sobre los
escombros escudo con la instalación de
flecha 2 en la vivienda, como se muestra.
(Fig.5 y Fig. 6.)
2. Gire el protector contra escombros LOCK
en la dirección que se muestra, hasta que
trabe en su lugar (Fig. 6). Asegúrese de
que el protector contra escombros se
ensamble a la unidad tal como se muestra
en la sección CONOZCA SU
RECORTADOR del manual.
Fig. 5
IOHFKD 1 IOHFKD
Fig. 6
