E10
INSTRUCCIONES DE ENSAMBLAJE
ADVERTENCIA:
Asegúrese de que la unidad está
desconectada al realizar cualquier
ajuste.
NOTA: El ensamblaje que requiere su
recortador consiste en instalar la protección
contra escombros, la manija de ayuda y 2 ejes
que vienen separados.

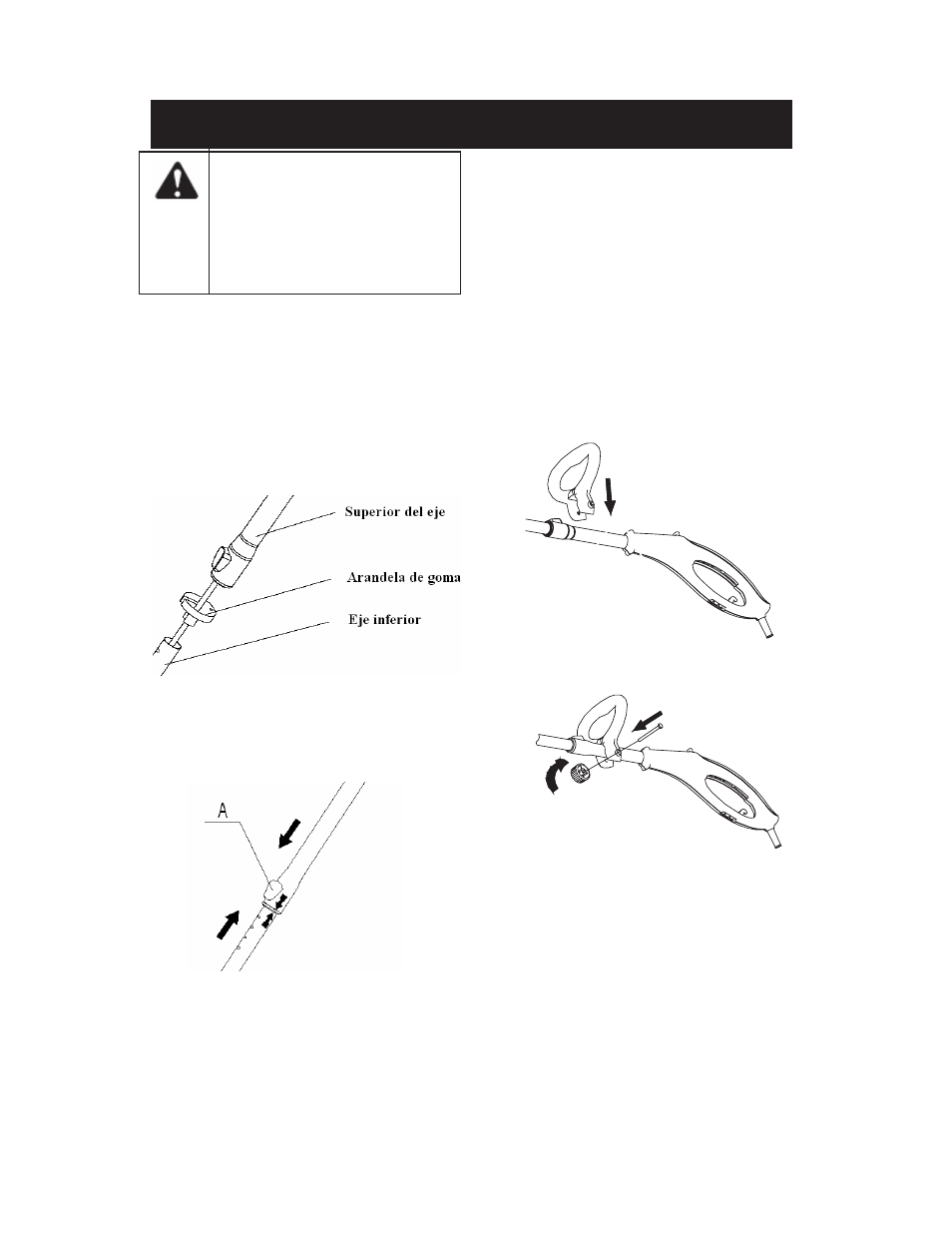

ENSAMBLAJE DE LOS 2 EJES
1. Retire y deseche la arandela de goma
(material de embalaje) antes del montaje
de los ejes superior e inferior. (Fig.1)
Fig. 1
2. Alinee las 2 flechas que se indican en el
eje superior e inferior como se muestra en
la Fig.2.
Fig.2
3. Mientras presiona el botón de ajuste de
longitud del eje (A), deslice el eje
superior sobre el eje inferior hasta que
trabe en su lugar. Los ejes no se volverán
a separar.
$
).34!,!#)Ê. $% ,! -!.)*!
./4!
!58),)!2
DEL
#OLOQUE
SUPERIOR
&IG
!PRIETE
&IG
Fig. 3
Fig. 4
