Los anillos en O de la cubierta de la válvula
del gatillo están dañados
Los tornillos de la cubierta están flojos
Los anillos en O están dañados
La cubierta está dañada
Los tornillos están flojos
El empaque está dañado
La cubierta está desgastada
La boquilla está sucia
La suciedad o daños evitan el
desplazamiento libre de los sujetadores o
el mecanismo de impulso en el cargador
El resorte del mecanismo de impulso está
dañado
El flujo de aire hacia la herramienta es
inadecuado
El anillo en O del pistón está desgastado o le
falta lubricación
Los anillos en O de la válvula del gatillo
están dañados
Hay fugas de aire
Hay una fuga en el empaque de la tapa
La herramienta no está bien lubricada
El resorte de la tapa del cilindro está roto
El orificio de salida de la tapa está obstruído
La guía del mecanismo de impulso está
desgastada
Los sujetadores no son del tamaño adecua-
do.
Los sujetadores están doblados
Los tornillos del cargador o de la boquilla están
flojos
El mecanismo de impulso está dañado
Hay una fuga de aire en el
área de la válvula del gatillo
Hay una fuga de aire entre
la cubierta y la boquilla
Hay una fuga de aire entre
la cubierta y la tapa
La herramienta deja de
clavar un sujetador
La herramienta funciona
lentamente o pierde su
potencia
Hay sujetadores atascados
en la herramienta
Debe reemplazar los anillos en O y chequear el funcio-
namiento del elemento de funcionamiento al contacto
Debe apretar los tornillos
Debe reemplazar los anillos en O
Debe reemplazar la defensa
Debe apretar los tornillos
Debe reemplazar el empaque
Debe reemplazar la cubierta
Debe limpiar el canal del sistema de impulso
Debe limpiar el cargador
Debe reemplazar el resorte
Cheque las conexiones, la manguera o el compresor
Debe reemplazar los anillos en O. Lubríquelos.
Debe reemplazar los anillos en O
Debe apretar los tornillos y las conexiones
Debe reemplazar el empaque
Necesita lubricar la herramienta
Debe reemplazar el resorte
Debe reemplazar las partes internas dañadas
Debe reemplazar la guía
Debe usar los sujetadores recomendados para esta
herramienta
Reemplácelos con sujetadores en buenas condiciones
Debe apretar los tornillos
Debe reemplazar el mecanismo de impulso de sujeta-
dores
23 Sp
Modelo TFN10400
Guía de Diagnóstico de Averías
Deje de usar la herramienta inmediatamente si alguno de los siguientes problemas ocurre.
Podría resultar en heridas graves. Cualquier reparación o reemplazo de piezas los debe hacer un
técnico calificado de servicio o un centro autorizado de servicio.
! ADVERTENCIA
Problema Causa Solución
2
General Safety
Information
(Continued)
ed, regulated com-
pressed air only. Use
of a reactive gas
instead of com-
pressed air may cause
the tool to explode
which will cause death or serious
personal injury.
● Use only a pressure-
regulated com-
pressed air source to
limit the air pressure
supplied to the tool.
The regulated pres-
sure must not exceed 100 psi. If the
regulator fails, the pressure deliv-
ered to the tool must not exceed 200
psi. The tool could explode which
will cause death or serious personal
injury.
● Never use gasoline or
other flammable liq-
uids to clean the tool.
Never use the tool in
the presence of flam-
mable liquids or gases. Vapors could
ignite by a spark and cause an explo-
sion which will result in death or
serious personal injury.
● Always remain in
a firmly balanced
position when
using or handling
the tool.
● Do not remove, tamper with, or oth-
erwise cause the Work Contact
Element (WCE) or trigger to become
inoperable. Do not operate any tool
which has been
modified in a like
fashion. Death or
serious personal
injury could
result.
● Do not touch the
trigger unless dri-
ving fasteners.
Never attach air
line to tool or
carry tool while
touching the trig-
ger. The tool could eject a fastener
which will result in death or serious
personal injury.
Warning indicates
a potentially
hazardous situation which, if not
avoided, COULD result in death or
serious injury.
● Always discon-
nect the tool
from the power
source when
unattended,
performing any
maintenance or repair, clearing a
jam, or moving the tool to a new
location. Always reconnect the air
line BEFORE loading any fasteners.
Do not load the tool with fasteners
when either the trigger is depressed
or the Work Contact Element (WCE)
is engaged. The tool could eject a
fastener causing death or serious
personal injury.
● Always fit tool
with a fitting or
hose coupling
on or near the
! WARNING
tool in such a manner that all com-
pressed air in the tool is discharged
at the time the fitting or hose cou-
pling is disconnected. Do not use a
check valve or any other fitting which
allows air to remain in the tool.
Death or serious personal injury
could occur.
● Never place hands or
any other body parts in
the fastener discharge
area of the tool. The
tool might eject a fas-
tener and could result
in death or serious personal injury.
● Never carry the
tool by the air
hose or pull the
hose to move the
tool or a compres-
sor. Keep hoses
away from heat,
oil and sharp edges. Replace any
hose that is damaged, weak or
worn. Personal injury or tool dam-
age could occur.
● Always assume the tool contains
fasteners. Respect the tool as a
working implement; no horseplay.
Always keep others at a safe dis-
tance from the work area in case of
accidental discharge of fasteners.
Do not point the tool toward your-
self or anyone whether it contains
fasteners or not. Accidental trigger-
ing of the tool could result in death
or serious personal injury.
Operating Instructions
• REQUIRES: 0.8 SCFM with 10 fas-
teners per minute @ 90 psi
• AIR INLET: 1/4” NPT
• FASTENER SIZE RANGE: 3/8” to
1 1/4”
• MAGAZINE CAPACITY:
100 fasteners per load, 18 gauge
• STAPLES: 1/4” crown
• WEIGHT: 2 lbs., 15 oz.
• LENGTH: 10 1/2”
• HEIGHT: 9 1/2”
• MAXIMUM PRESSURE: 100 psi
• PRESSURE RANGE: 60 - 100 psi

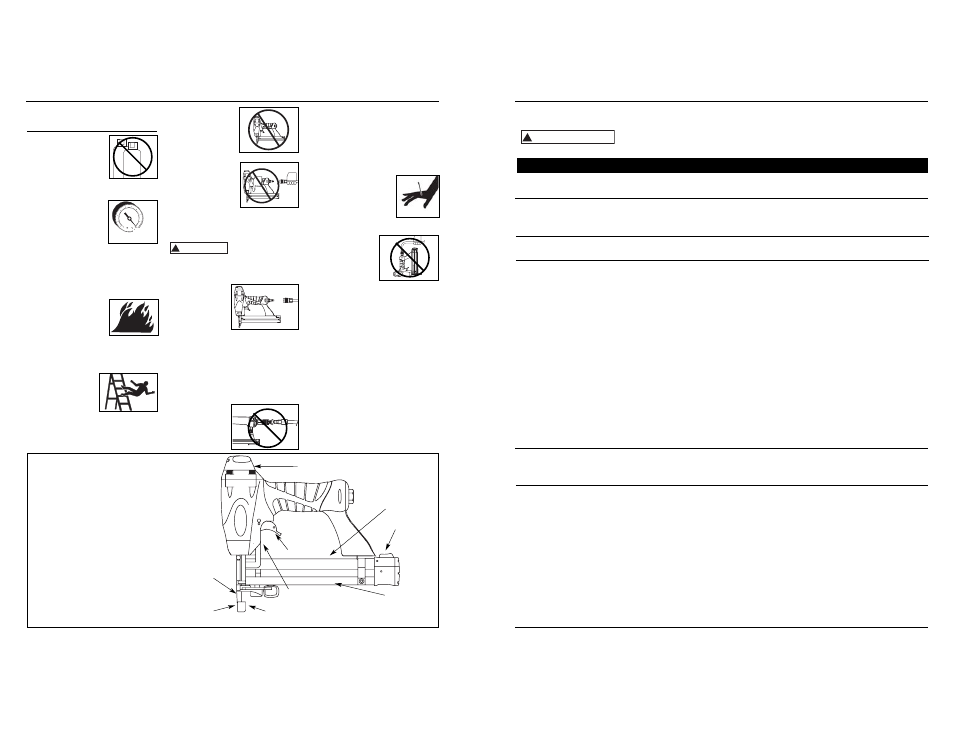

Tool Components And Specifications
Cap exhaust
O CO 2
100 psi
MAX.
Warning label
Latch button
Magazine
Fastener discharge area
Work contact element (WCE)
Trigger
Quick clear nose
Adjustable depth control
(not visible)
