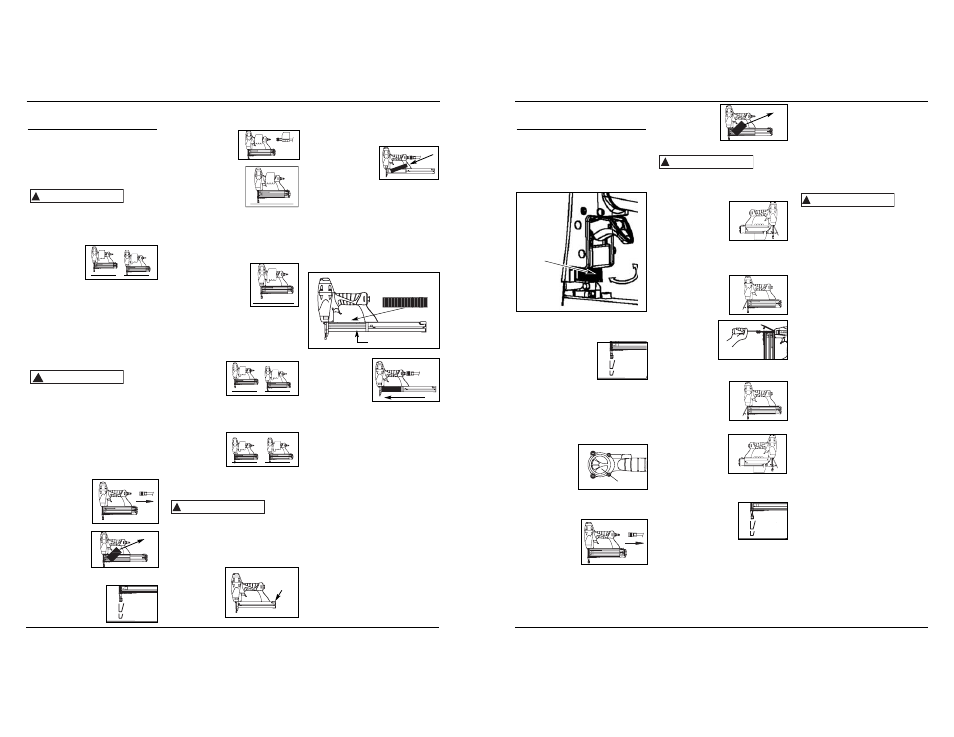

des attaches.

2. Soulever le loquet. Tirer sur le cou-

vercle du chargeur.

3a. Pour les clous,

insérer des clous
(voir la section «
Attaches ») dans
le magasin. Les points des clous
devraient reposer sur le rebord au
fond du chargeur pendant le
chargement. S’assurer que les clous
ne sont pas sales ou endommagés.

3b. Pour les agrafes, remplir un

chargeur d'agrafes avec les
couronnes chevauchant le rail du
magasin.

4. Pousser le cou-

vercle du
chargeur en
avant jusqu’à
ce que le
loquet s’en-
clenche.

5. Toujours retirer toutes les attaches

du chargeur avant de ranger l’outil.
Le déchargement est l'inverse du
chargement, sauf qu'on doit
débrancher l'approvisionnement
d'air avant de décharger.

RÉGLAGE DE PÉNÉTRATION DES
ATTACHES

L'outil est muni d'un réglage de péné-
tration. Ceci permet de déterminer à
quelle profondeur les attaches doivent
être enfoncés.

1. Régler la pression de fonction-

nement de manière à ce que la
force d'éjection des attaches soit
constante. Ne pas dépasser la pres-
sion de fonctionnement maximum
de 690 kPa.

2. Pour faire pénétrer une attache

moins profondément, tourner la

une pression de service de 0 - 862
kPa. Un régulateur de pression est
indispensable pour maintenir la
pression de service de l’outil entre
345 et 690 kPa.

MODE D’EMPLOI

Toujours

déter-

miner le mode d’opération avant d’u-
tiliser l’outil. Sinon, il y a risque de
mort ou blessures graves.

MODE SÉQUENTIEL UNIQUE
La gâchette doit
être tirée chaque
fois qu’une
attache soit
enfoncé. L’outil
peut être actionnée en plaçant le
mécanisme de déclenchement WCE
contre la surface de travail et ensuite
en tirant sur la gâchette.

La gâchette doit être relâchée afin de
rajuster l’outil avant d’enfoncer un
autre attache.

VÉRIFIER LE MÉCANISME DE
DÉCLENCHEMENT PAR CONTACT (WCE)

Vérifier le

fonction

nement du mécanisme de déclenche-
ment par contact (WCE) avant chaque
usage. Le WCE doit fonctionner avec un
mouvement libre, sans restrictions. Le
ressort WCE doit se retourner au WCE à
sa position complètement allongée
après le surbaissement. Ne pas faire
fonctionner l’outil si le mécanisme de
déclenchement WCE ne fonctionne pas
correctement. Ceci peut résulter en
blessures personnelles.

1. Débrancher la

source d’air de
l’outil.

2. Enlever tous les

attaches du
chargeur (Voir
Chargement-
Déchargement)

3. S’assurer que la

gâchette et le
mécanisme de
déclenchement

!

ATTENTION

!

AVERTISSEMENT

roue (C) vers la droite jusqu'à la pro-
fondeur recherchée.

3. Pour enfoncer une attache plus pro-

fondément, tourner la roue (C) vers
la gauche jusqu'à la profondeur
recherchée.

4. Après chaque réglage, s'assurer que

le mouvement de la gâchette et du
mécanisme de
déclenchement par
contact (WCE) puisse
s'effectuer vers le
haut ou vers le bas
sans difficulté.

AJUSTEMENT DE LA DIRECTION
D’ÉCHAPPEMENT

Le modèle TFN10400 est équipé d’un
déflecteur d’échappement orientable.
Ceci permet le
changement de
direction de
l’échappement.
Orienter le
déflecteur à la
position désirée.

DÉBLOCAGE DE L'OUTIL

1. Débrancher

l'outil de la
source d'air.

2. Ôter toutes les

attaches du
chargeur (Voir
“Chargement /
Décharge-ment”)

Ne pas retirer toutes les attaches mènera
à une éjection des attaches par l’avant de
l’outil.

3. Retirer le crochet

en poussant vers
le bas sur le
bouton sur le côté
du chargeur. Le
bouton se désengagera le crochet
de la buse.

4. La porte peut

alors être relevée,
laissant voir l'at-
tache bloquée.

5. Enlever l’at-

tache grippée
en utilisant
des pinces ou
un tournevis si
nécessaire.

6

Rabaisser la porte
en position fer-
mée.

7. Pousser à

nouveau sur le
bouton vers le
bas pour soulever
le crochet.
Fermer la porte et dégager le
bouton pour réengager le crochet
avec la buse.

8. S’assurer que le

mouvement de la
gâchette et du
mécanisme de
déclenchement par
contact (WCE) peut s’effectuer vers
le haut ou vers le bas sans difficulté.

!

AVERTISSEMENT

Support Technique

Pour tout renseignement sur le fonc-
tionnement ou la réparation de cet
outil, veuillez utiliser notre numéro
d’assistance 1-800-543-6400 ou pour
obtenir d’autres copies de ce manuel.

Attaches et Pièces
de Rechange

La performance de l’outil, sa sécurité et
sa durabilité pourraient être réduites si
l’on utilise les mauvaises attaches. Lors
d’une commande de pièces de rechange
ou de clous, préciser le numéro de
pièce.

Attaches et Réparation de la
Cloueuse

Seul le personnel dûment qualifié
devrait réparer l'outil en utilisant des
pièces de rechange et des accessoires
authentiques ou des pièces et acces-
soires qui fonctionnent de manière
équivalente.

Méthode d’assemblage pour
les joints d’étanchéité

Les pièces internes doivent être net-
toyées et graissées pendant la répara-
tion de l’outil. Utiliser le Parker O-lube
ou l’équivalent sur tous les joints
toriques. Chaque joint torique doit être
enrobé avec du O-lube avant l’assem-
blage. Utiliser un peu d’huile sur toutes
les surfaces mouvantes et pivots. Après
le remontage, ajouter quelque gouttes
d’huile sans détergent 30W ou l’équiv-
alent à travers la canalisation d’air
avant de faire l’essai.

!

AVERTISSEMENT

(WCE) fonctionnent
avec un mouvement libre sans
restrictions.

4. Brancher à nou-

veau la source
d’air à l’outil.

5. Appuyer le mécan-

isme de déclenche-
ment par contact
(WCE) sur la surface
de travail sans

actionner la gâchette. L’outil NE

DOIT PAS FONCTIONNER. Si l’éjec-
tion d’une attache se produit sans
que l’on actionne la gâchette, ne
pas utiliser cet appareil. Il y a risque
de blessures.

6. Oter l’outil de la sur-

face de travail. Le
mécanisme de
déclenchement par
contact (WCE) doit
redescendre à sa
position initiale. L’outil NE DOIT
PAS FONCTIONNER
. Si l’éjection
d’une attache se produit lorsqu’on
relève l’outil, ne pas utiliser celle-ci.
Il y a risque de blessures.

7. Actionner la

gâchette.
Appuyer le
mécanisme
de déclenche-
ment par contact (WCE) sur la sur-
face de travail. L’outil NE DOIT PAS
FONCTIONNER.

8. Appuyer le

mécanisme
de déclenche-
ment par con-
tact (WCE) sur
la surface de travail. Actionner la
gâchette. L’outil DOIT FONCTION-
NER
.

Un outil

qui ne

fonctionne pas correctement ne doit
pas être utilisé. Ne pas activer l'outil à
moins qu'il soit placé bien fermement
sur la pièce.

CHARGEMENT/DÉCHARGEMENT DE
L’OUTIL

1. Toujours

brancher
l’outil à la
source d’air
avant le
chargement

!

AVERTISSEMENT

Modèle TFN10400

Instructions d’Utilisation

12 Fr
