16 S
ección
7 — S
ervicio
Reemplazo de las paletas de la barrena
Las paletas de caucho de la barrena de la máquina quitanieve
se desgastan y se las debe cambiar si se presentan signos de
desgaste excesivo.
PRECAUCIÓN: NO permita que las paletas de
caucho de la barrena se desgasten hasta el punto en
que partes de la barrena metálica misma toquen el
pavimento. Si esto sucede la máquina quitanieve
puede dañarse seriamente.
Para cambiar las paletas de caucho, proceda como sigue y consulte la
Fig. 7-4.
1. Ponga en marcha la máquina quitanieve hasta que el
tanque de combustible esté vacío.
2. Jale de la manija del arrancador de retroceso hasta sentir
resistencia. Luego incline la máquina quitanieve hacia atrás
hasta que quede apoyada sobre las manijas.
3. Saque las paletas de caucho ya existentes para lo cual
desenrosque los tornillos para arandela hexagonal que las
unen a la barrena. Vea la Fig. 7-4.
NOTA: Las paletas de la barrena deben reemplazarse
una a la vez de manera que se pueda usar la barrena aún
conectada como ejemplo para el posicionamiento y la
reinstalación de la barrena nueva.
4. Ajuste las nuevas paletas de caucho a la barrena usando los
elementos de ferretería que sacó anteriormente.

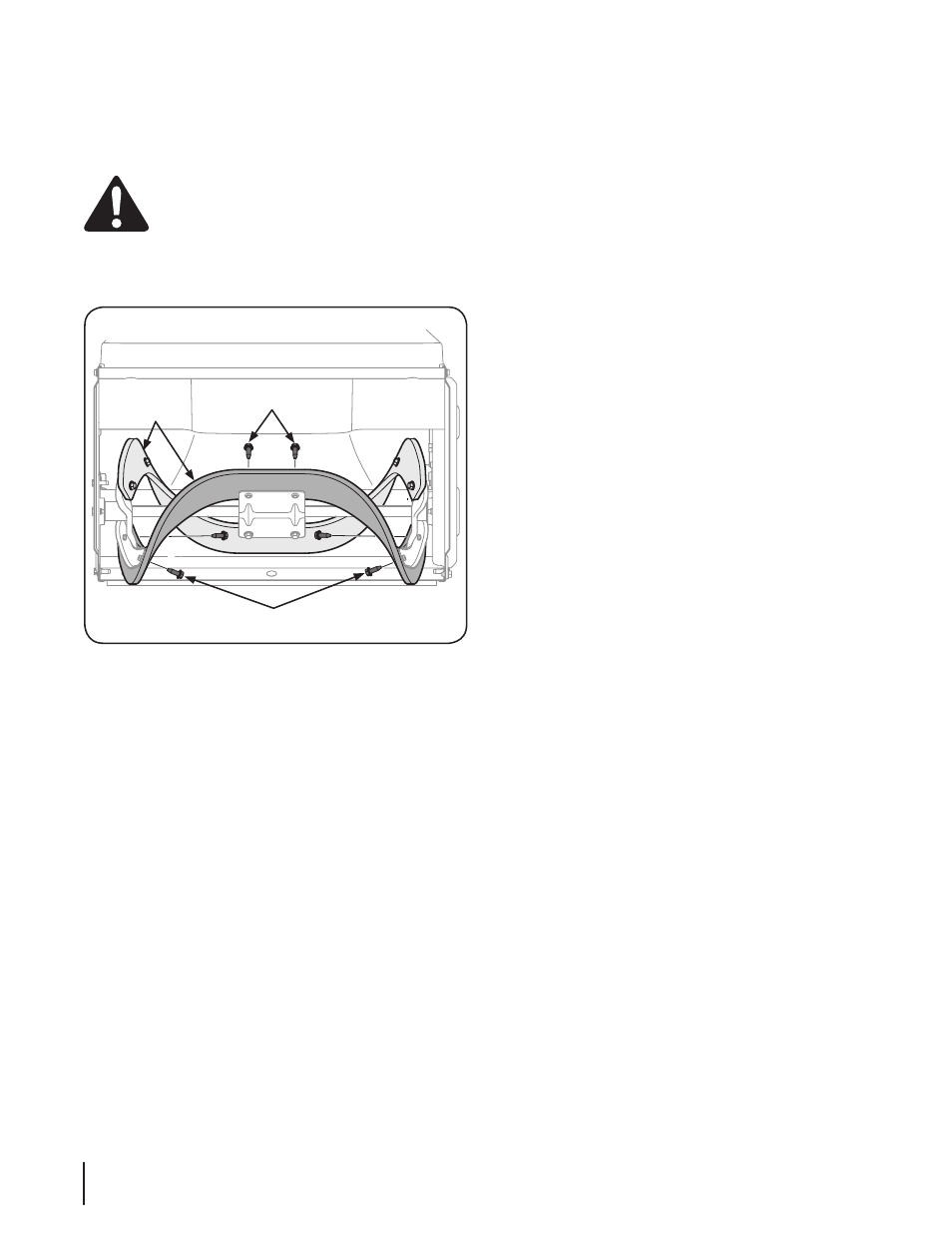

Tornillo para arandela hexagonal
Paleta de
la barrena
Tornillo para
arandela hexagonal
Figura 7-4
Reemplazo de la placa de raspado
1. La placa de raspado está adosada al fondo de la caja
de la barrena y sujeta a desgaste. Se la debe controlar
periódicamente. La placa de raspado tiene dos bordes de
desgaste y se la puede invertir.
2. Ponga en marcha la máquina quitanieve hasta que el
tanque de combustible esté vacío.
3. Jale de la manija del arrancador de retroceso hasta sentir
resistencia. Luego incline la máquina quitanieve hacia atrás
hasta que quede apoyada sobre las manijas.
4. Quite los cuatro pernos del carro y las tuercas de seguridad
con brida que la sujetan a la caja de la máquina quitanieve.
5. Invierta la placa de raspado existente o instale una nueva,
comprobando que la placa de raspado nueva y las cabezas
de los pernos del carro queden en el interior de la caja.
6. Coloque la placa de raspado como se indica en la página 11.
7. Una vez colocada, ajuste bien.
