8 S
ección
3 — M
ontaje y
c
onfiguración

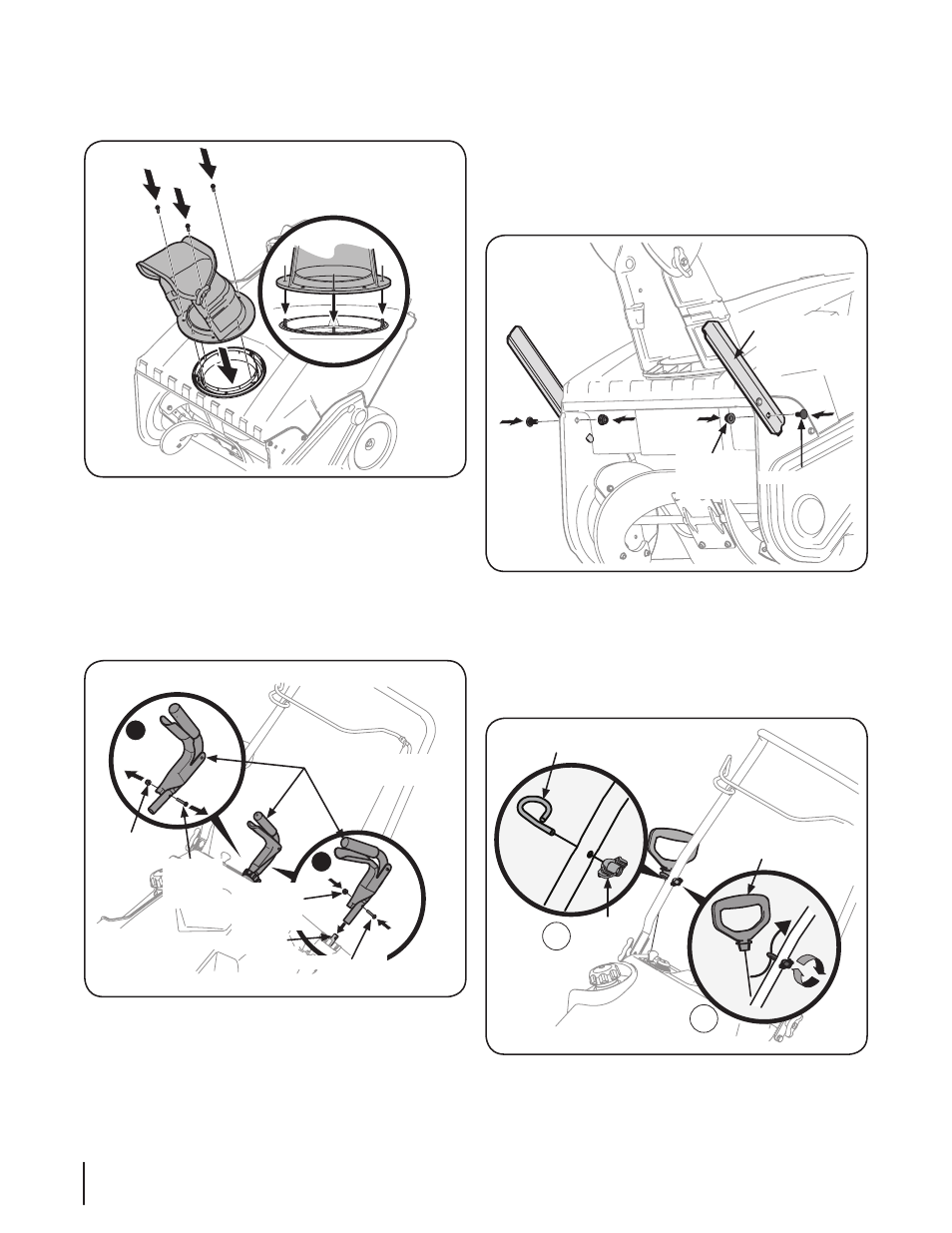

2. Alinee los orificios de la base del canal con los orificios
del canal inferior y sujételo con los tornillos para arandela
hexagonal que extrajo anteriormente. Vea la Fig. 3-4.
Instalación del control de rotación del canal (si viene
equipado)
Para instalar el control de rotación del canal (solamente los
modelos así equipados) proceda de la siguiente manera:
1.
Retire la tuerca de seguridad hexagonal y el tornillo de la
máquina del control de rotación del canal. Vea la Fig. 3-5.
2. Coloque el control de rotación del canal sobre la varilla de
rotación del canal y asegure con la tuerca de seguridad
hexagonal y el tornillo de la máquina que fueran extraídos
en el paso 1. Vea la Fig. 3-5.
Figura 3-4
Instalación de los cortadores de desplazamiento de nieve (si
vienen equipados)
1. Extraiga los pernos del carro y las tuercas de seguridad con
brida de los cortadores de desplazamiento de nieve.
2. Instale los cortadores y asegure con los pernos del carro y
las tuercas de seguridad con brida extraídas en el paso 1.
Vea la Fig. 3-6.
Instalación de la Manija de arranque manual
1. Retire el perno y la manija de la bolsa de mando manual.
2. Coloque el perno y la perilla del mango en la manija
superior como se muestra en la Figura 3-7. No apriete
completamente el hardware hasta que se lo indiquen.
NOTA: La apertura del perno de ojo debe mirar hacia la
parte posterior de la máquina quitanieves.
1
2
Control de rotación
del canal
Tuerca de
seguridad
hexagonal
Tornillo
de la
máquina
Tornillo de la máquina
Varilla de control del canal
Tuerca de
seguridad
hexagonal
Figura 3-5
Cortador de
desplazamiento
de nieve
Tuerca de
seguridad
con brida
Perno del carro
Figura 3-6
B
A
Perno
de Ojo
Manejar
Mando
Arrancador de
Retroceso Manejar
Figura 3-7
