ESPAÑOL
51
NOTA:
• No haga cortocircuito entre el pin CON CORRIENTE o el pin
SIN CORRIENTE con el pin TIERRA.

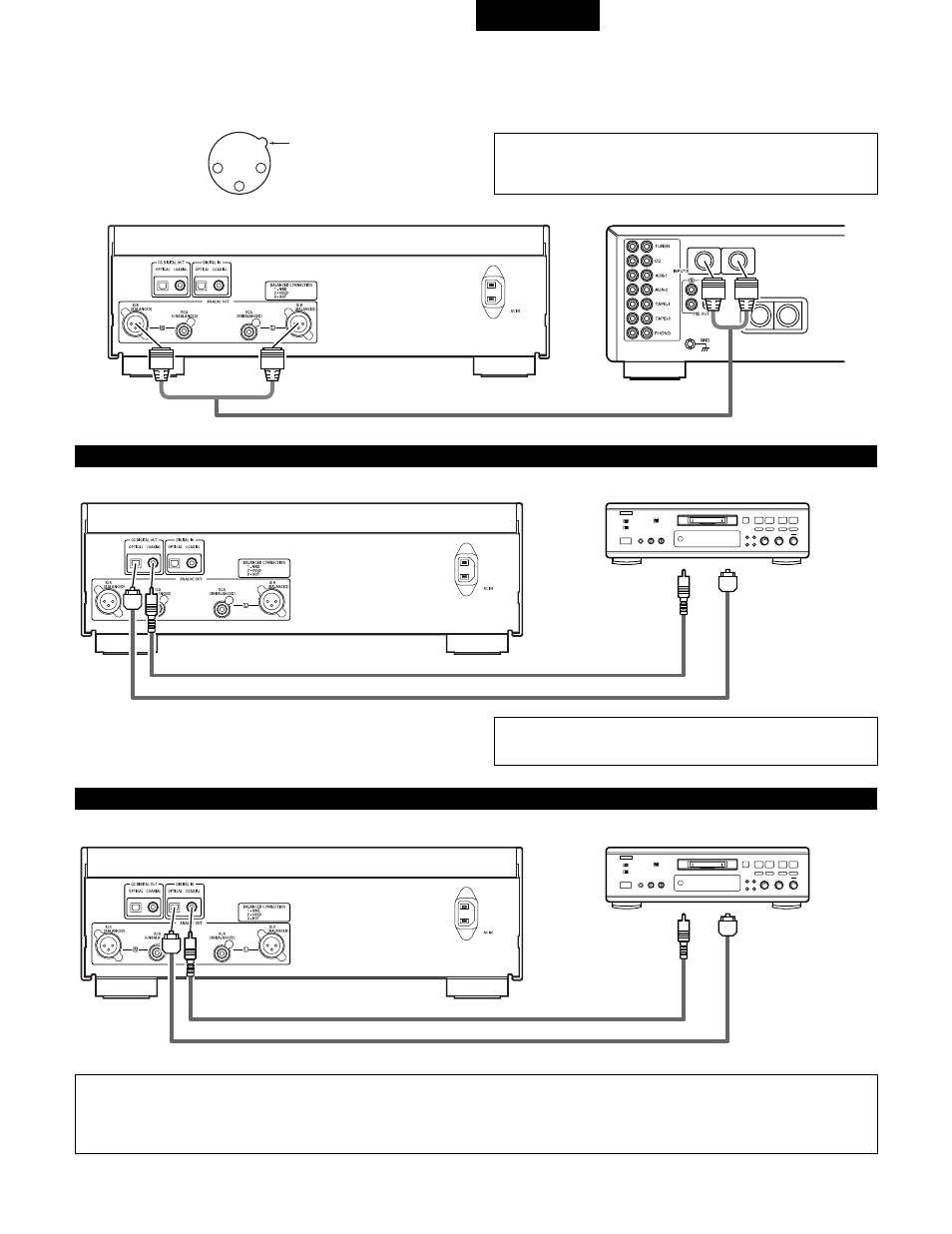

• Haga la conexión como se muestra en el diagrama, utilizando un cable conector Cannon (tipo XLR-3-32), disponible en tiendas.
• Disposición de señales del conector Cannon.
1 2
3
Alinee la parte saliente del
conector con esta ranura.
1: TIERRA
2: SIN CORRIENTE
3: CON CORRIENTE
w BALANCED
DCD-SA1 Amplifcador
8 9
B
(2) Conexiones con la clavija de salida digital (COAXIAL/OPTICAL)
DCD-SA1
Conector de entrada
de audio digital
(OPTICAL) Conector de entrada
de audio digital
(COAXIAL)
Grabador de CD, Grabador de MD, etc.
Cable de fibra óptica (disponible en el comercio)
75 Ω/ohmios cable con enchufe de espiga (disponible en el comercio)
(o)
(3) Conexiones con la clavija de entrada digital (COAXIAL/OPTICAL)
NOTA:
• En esta unidad solamente se pueden reproducir señales PCM con frecuencias de muestreo de 32 kHz, 44,1 kHz, 48 kHz, 88,2 kHz, 96
kHz, 176,4 kHz o 192 kHz. No introduzca ninguna señal que no sea PCM lineal (señales de CD-ROM, Dolby Digital, DTS, etc.). Si lo hace,
provocará ruidos que podrían dañar los altavoces.
8 9
B
DCD-SA1
Conector de entrada
de audio digital
(OPTICAL) Conector de entrada
de audio digital
(COAXIAL)
CD Transporte, Grabador de MD, etc.
Cable de fibra óptica (disponible en el comercio)
75 Ω/ohmios cable con enchufe de espiga (disponible en el comercio)
(o)
NOTA:
• Con los Super Audio CD, no hay salida de señales digitales.
