D

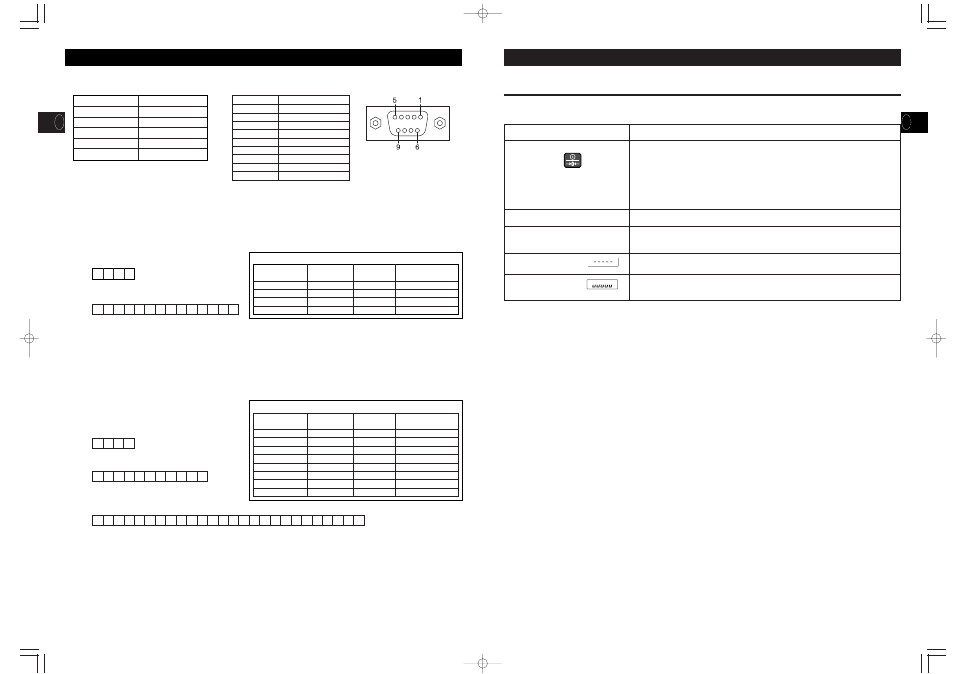

Spezifikationen Signalleitungen und Verbindungsmethoden
Wiegemodus
BMI-Modus
Kommunikation Norm EIA RS-232C
Kommunikationsmethode Asynchron-Methode
Signalgeschwindigkeit 2.400 Baud
Datenbitlänge 7 bit
Parität GERADE
Stoppbit 1 Bit
Anschluss Nr. Signalbezeichnung
1
2
TXD
3 RXD
4
5
GND
6
7
8
9
• An der Seite des Anzeigegeräts befindet sich ein RS-232C-Anschluss (9-poliger weiblicher DSubStecker).
• Benutzen Sie für den Anschluss des Anzeigegeräts an einen PC oder ein anderes Gerät ein geradliniges RS-232C-Kabel.
• Das RS232C-Kabel sollte höchstens 3m lang sein.
Bei einem Datenempfang von 4 Bytes im Wiegemodus, wie in 1-1 angegeben, erfolgt , wie in 1-2 beschrieben, eine Ausgabe der Gewichtsdaten von 14 Bytes.
Wird die Waage im BMI-Modus benutzt, richten sich die Ausgabedaten nach der Form der Empfangsdaten.
ቢ Bei einem Datenempfang von 4 Bytes, wie in 1-1 angegeben, errechnet die Waage den BMI-Wert anhand der zuletzt eingegebenen
Größe. Wie in 2-1 bzw. 2-2 beschrieben, werden je nach Maßeinheit Daten von 26 Bytes ausgegeben.
ባ Bei einem Datenempfang von 11 Bytes in der in 1-2 bzw. 1-3 angegebenen Form, einschließlich Maßeinheiten und Größenangaben,
errechnet die Waage den BMI-Wert anhand dieser Angaben. Wie in 2-1 bzw. 2-2 beschrieben, werden je nach Maßeinheit Daten von 26
Bytes ausgegeben.
Einzelheiten der Übertragungsdaten im Wiegemodus
Byte-Nr. 1-2
Byte-Nr. 5-10
Byte-Nr. 3-4
Byte-Nr. 11-12
Byte-Nr. 13-14
Kopfzeile
Trennzeichen
Gewichtsdaten
Maßeinheiten
Terminator
2 Bytes feste Länge
2 Bytes feste Länge
6 Bytes feste Länge
2 Bytes feste Länge
2 Bytes feste Länge
SD: Schwankend S_: Stabil
SI: Überlastung etc.
2 Leerstellen
Rechtsbündig
Kg:kg
CR+LF
1-1 Empfangsdaten
ƽ
D R CR LF
1 2 3 4
1-2 Übertragungsdaten
S D 7 5 . 0 k g CR LF
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1-1 Empfangsdaten
D R CR LF
1 2 3 4
1-2 Empfangsdaten (Größendaten bei kg-Einstellung)
*Größendaten von 90-99cm bitte als 090-099 eingeben.
D H k g 1 8 0 CR LF
1 2 3 4 5 6 7 8 9 10 11
2-1 Übertragungsdaten (kg/cm)
S D 7 5 . 0 k g , 1 8 0 , 2 3 . 1 CR LF
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26
Einzelheiten der Übertragungsdaten im BMI-Modus
Byte-Nr. 1-2
Byte-Nr. 5-10
Byte-Nr. 3-4
Byte-Nr. 11-12
Byte-Nr. 13
Byte-Nr. 14-18
Byte-Nr. 19
Byte-Nr. 20-24
Byte-Nr. 25-26
Kopfzeile
Trennzeichen
Gewichtsdaten
Maßeinheiten
Trennzeichen
Größendaten
Trennzeichen
BMI-Daten
Terminator
2 Bytes feste Länge
2 Bytes feste Länge
6 Bytes feste Länge
2 Bytes feste Länge
1 Byte feste Länge
5 Bytes feste Länge
1 Byte feste Länge
5 Bytes feste Länge
2 Bytes feste Länge
SD: Schwankend S_: Stabil
SI: Überlastung etc.
2 Leerstellen
Rechtsbündig
Kg:kg
1 Komma
Rechtsbündig
1 Komma
Rechtsbündig
CR+LF
26
4. RS-232C Kommunikationsspezifikationen
D
27
Problem Lösung
Das Gerät schaltet sich nach dem
Drücken der Taste
nicht ein.
•Bei Verwendung eines AC-Adapters
Prüfen Sie, ob das Kabel des AC-Adapters richtig am Anzeigegerät angeschlossen
ist. Prüfen Sie, ob der AC-Adapter richtig in der Netzsteckdose steckt.
•Bei Verwendung von Trockenbatterien
Möglicherweise sind die Batterien leer. Prüfen Sie mittels des AC-Adapters oder
neuer Batterien, ob das Gerät funktioniert.
Die Messung ist ungenau.
Das Gewicht stabilisiert sich nicht.
Die Anzeige schaltet sich an und ab.
•Bitte prüfen Sie, ob alle verstellbaren Füße auf einem ebenen Untergrund stehen.
•Vibrationen machen genaue Messergebnisse unmöglich. Stellen Sie das Gerät an einer
anderen Stelle auf.
Auf der Anzeige erscheint .
•Möglicherweise wurde die maximale Gewichtsbelastung überschritten.
Auf der Anzeige erscheint .
•Die Plattform darf vor dem Wiegen nicht belastet werden. Achten Sie darauf, dass
sich nichts auf der Plattform befindet und beginnen Sie mit dem Wiegen.
Schauen Sie bei Problemen zunächst in der folgenden Tabelle nach. Sollte sich das Problem nicht beheben lassen, wenden
Sie sich an Ihre nächste Tanita Verkaufsstelle bzw. an das Reparaturcenter.
a Mögliche Probleme
5.Fehlersuche
