Tripp Lite B034-002-R - Manual (Page 7)

5
4
7
6
8 9
1 2 3
4. Conecte su cable del monitor al puerto VGA en el
panel delantero del KVM.
5. Conecte sus altavoces y el micrófono a los puertos
correctos en el lado del KVM (estos son opcionales)
Conexión de las computadoras
1. Conecte el cable USB integrado de su KVM al puerto
USB en su primera computadora.
2. Conecte el cable VGA integrado de su KVM al
puerto VGA en su primera computadora.
3. Conecte el puerto del altavoz (verde) y el puerto del
micrófono (rosado) a los puertos apropiados en la
computadora (opcional)
4. Repita los pasos 1 a 3 para su segunda computadora.
5. Encienda sus computadoras y consulte las
instrucciones de operación.
Conexión de dispositivos USB al KVM (Opcional)
1. Puede compartir periféricos USB conectando un hub
USB a cualquier puerto USB en el lado de la consola
del KVM. Cuando el hub está conectado, usted puede
conectar los periféricos a cualquier puerto del hub.
También recuerde conectar el ratón si utilizó el puerto
de ratón (o el teclado si utilizó el puerto del teclado).
Operación (Selección de puerto con Teclas
de acceso directo)
El B034-002-R le permite acceder a cualquier de las
dos computadoras usando funciones con teclas de
acceso directo desde su teclado.
Cambio de puertos:
Presione la tecla "BLOQ NUM" dos veces en dos segun-
dos para cambiar el control de una computadora a la otra.
"[BLOQ NUM], [BLOQ NUM]"
13

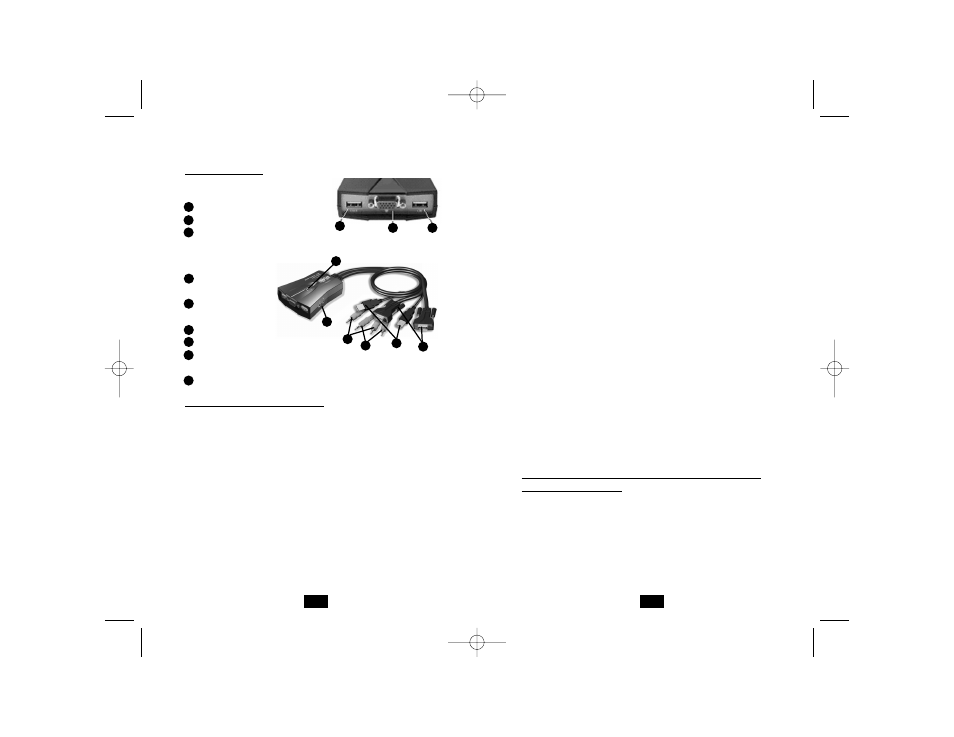

Componentes
Puertos de la consola en
vista delantera:
1 Teclado USB
2 VGA
3 Ratón USB
Vista superior y
Vista del cable:
4 LEDs indicadores
de estado
5 Puertos para
micrófono y altavoz
6 Conectores de micrófono
7 Conectores de altavoz
8 Conectores USB para
teclado/ratón
9 Conectores VGA
Instalación de hardware
Advertencia importante: Antes de comenzar,
asegúrese que ambas computadoras y los dispositivos
que piensa conectar estén apagados.
Nota: Para evitar daños debidos a diferencias en el
potencial a tierra, asegúrese que todos los dispositivos
estén adecuadamente puestos a tierra. Tripp Lite no será
responsable por este tipo de daños.
Conexión de la consola
1. Apague todas las computadoras.
2. Conecte un teclado USB al puerto de teclado en la
parte delantera del KVM
3. Conecte un ratón USB al puerto de ratón en la parte
delantera del KVM
12
