Montaje y Configuración
3
7
Contenido de la caja
Una
•
Cortadora Trituradora
Uno Manual de Operador
•
Uno Manual de Operador de Motor
•
Una Barra de Remolque
•
Una Bolsa
•
Uno Anteojos de seguridad
•
Uno Botella del Aceite
•
Montaje
NOTA: Esta unidad se envía sin gasolina ni aceite en el motor.
Llene con gasolina y aceite como se indica en las instrucciones
que se incluyen en el manual de motor adjunto ANTES de poner
en funcionamiento su cortadora trituradora .

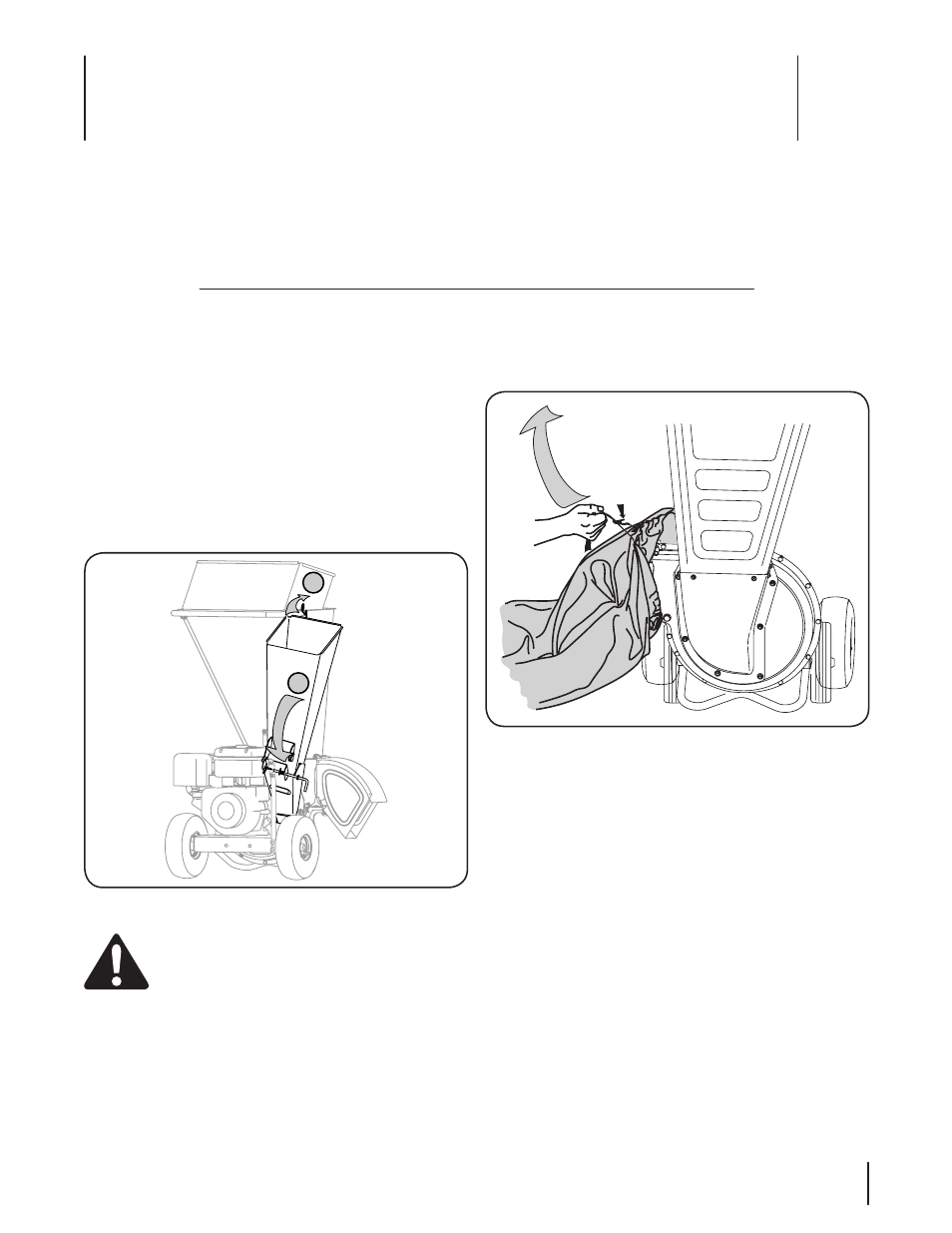

Canal de la Cortadora (Modelo Serie 420 Sólo)
Para transportar motivos, la unidad es crated con su tolva
chipper en una posición levantada. Para girarlo hacia abajo,
proceda como sigue:
Tire el pestillo de primavera hacia arriba.
1.
Suavemente gire la tolva chipper abajo hasta que esto
2.
haga clic en la vara de cerradura. Vea la Fig. 3-1.
ADVERTENCIA:
Nunca haga funcionar la
desfibradora chipper con la tolva chipper en la
posición levantada. Haciendo tan puede causar el
daño a la propiedad o la herida seria al operador o
personas presentes.
B
A
Figura 3-1
Bolsa
Para adosar la bolsa:
Coloque la abertura de la bolsa completamente sobre el
1.
deflector del canal. Vea la Fig. 3-2.
Coloque la bolsa de manera que se cubran completamente
2.
las perillas mariposa que aseguran el deflector del canal a
la caja del motor.
Tire de la tira de extracción hasta que la bolsa quede
3.
ajustada alrededor de la abertura del deflector del canal.
Figura 3-2
