Garnitures latérales

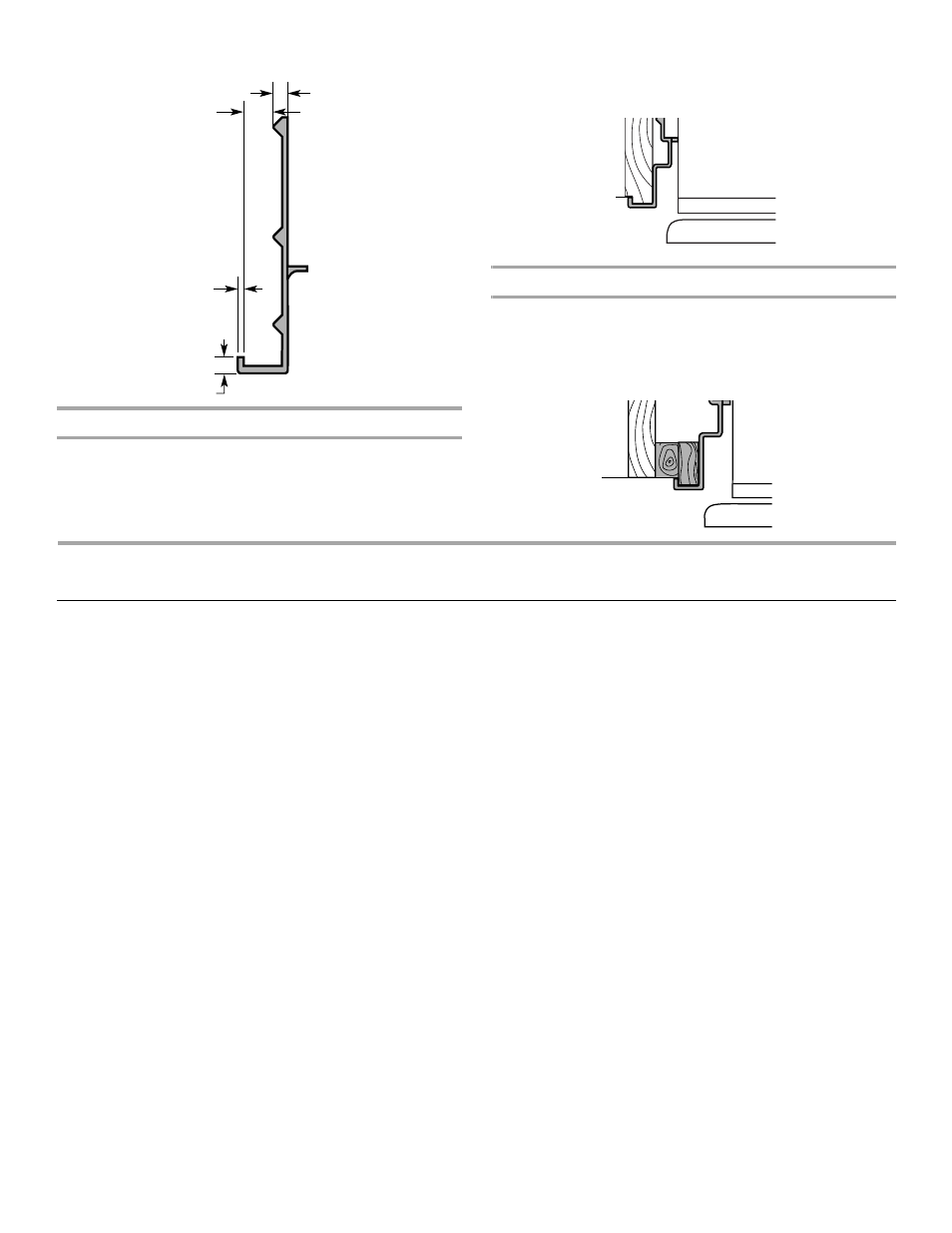

Dimensions pour un panneau inséré
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière. Ajouter ¹⁄₃₂" (0,8 mm) à cette mesure pour que le
panneau latéral entre dans la garniture.
2. Si le panneau a plus de ³⁄₈" (9,5 mm) d'épaisseur, usiner la
rive avant du panneau latéral pour que l'insertion soit
possible.
Dimensions pour un panneau inséré en retrait
1. Mesurer la distance du point A (tel qu'illustré) à la paroi
arrière.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de ³⁄₈" (9,5 mm) pour la rétention du panneau dans
la garniture latérale de la caisse.
EXIGENCES D’INSTALLATION
O u t i l l a g e e t p i è c e s
IMPORTANT :
■ Installateur : Remettre les instructions d'installation au
propriétaire.
■ Propriétaire : Conserver les instructions d'installation pour
référence ultérieure. Conserver ces instructions d'installation
pour consultation par l'inspecteur local des installations
électriques.
Outillage requis :
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Pièces nécessaires :
■ 6 vis à bois n° 8 x 3" (7,6 cm) (il peut être nécessaire d'utiliser
des vis plus longues)
■ 1 ou 2 morceaux de bois de 2 x 4 x 32" (5 x 10 x 81 cm)
■ Fabriquer des panneaux personnalisés ou à revêtement ou
consulter un ébéniste ou un menuisier qualifié pour la
fabrication de panneaux. Voir “Spécifications de design”
pour plus d'information.
■ Si on connecte la canalisation d'eau directement à un tube en
cuivre et non à un robinet d'arrêt, il faut une virole, un raccord
et une bague de compression de ¼" (6,35 mm).
³⁄₁₆
"
(4,5 mm) ³⁄₈
"
(9,7 mm)
¹⁄₁₆
"
(1,5 mm)
¹⁄₈
"
(3,2 mm)
A
A
■ Perceuse manuelle ou
électrique (convenablement
reliée à la terre)
■ Forets
■ Deux clés à molette
■ Tournevis Phillips
■ Petit niveau
■ Chariot pour appareil
ménager
■ Tourne-écrou de T27 Torx ®†
■ Tourne-écrou de ¹¹⁄₃₂"
■ Clés plates de ³⁄₈" et ½"
■ Clé Allen de
⁵⁄₃₂"
■ Clй а douille de ⁵⁄₁₆"
■ Mètre-ruban
†®TORX est une marque déposée de Textron Innovations Inc.
