7. Mueva la palanca de elevación de la plataforma dentro de la
muesca superior del guardabarros derecho para levantar los
brazos de elevación de la plataforma y retirarlos del paso.
8. Quitar la proa-empate pasador de chaveta garantizar la
vara levantar la cubierta a la cubierta. Deslice la cubierta de
levantar la vara de la weldment montaje en la cubierta. Vea
la Fig. 7-3.
Extracción de la plataforma de corte
Para extraer la plataforma de corte, proceda de la siguiente manera:
1.
Coloque la toma de fuerza (PTO) (enganche de cuchilla) en la
posición OFF (desconectada) y coloque el freno de mano.
2. Baje la plataforma colocando la palanca de elevación de la
plataforma dentro de la muesca inferior en el guardabarros
derecho.
3. Quite la vara de encargado de cinturón, de alrededor
de la polea de motor del tractor, quitando el tornillo de
autogolpeado (A) que lo asegura. Ver el Higo 7-1.
Note: Haga una nota mental en que agujero el otro final de la vara
de encargado de cinturón es insertado para objetivos de nueva
instalación.
4.
Retire la correa (C) de alrededor de la polea del motor del
tractor y de la(s) polea(s) loca(s). Consulte Cambio de la correa
de la plataforma más adelante en esta sección para obtener
instrucciones detalladas.
5. En cuanto a la plataforma de corte desde el lado izquierdo
del tractor, busque la liberación cubierta de manejar. Véase la
mitad inferior de la figura. 7-2. Tire de la cubierta de liberación
manejar con cuidado y liberación de la cubierta de los brazos
de elevación de la cubierta.
6. Repita los pasos anteriores del lado derecho del tractor.

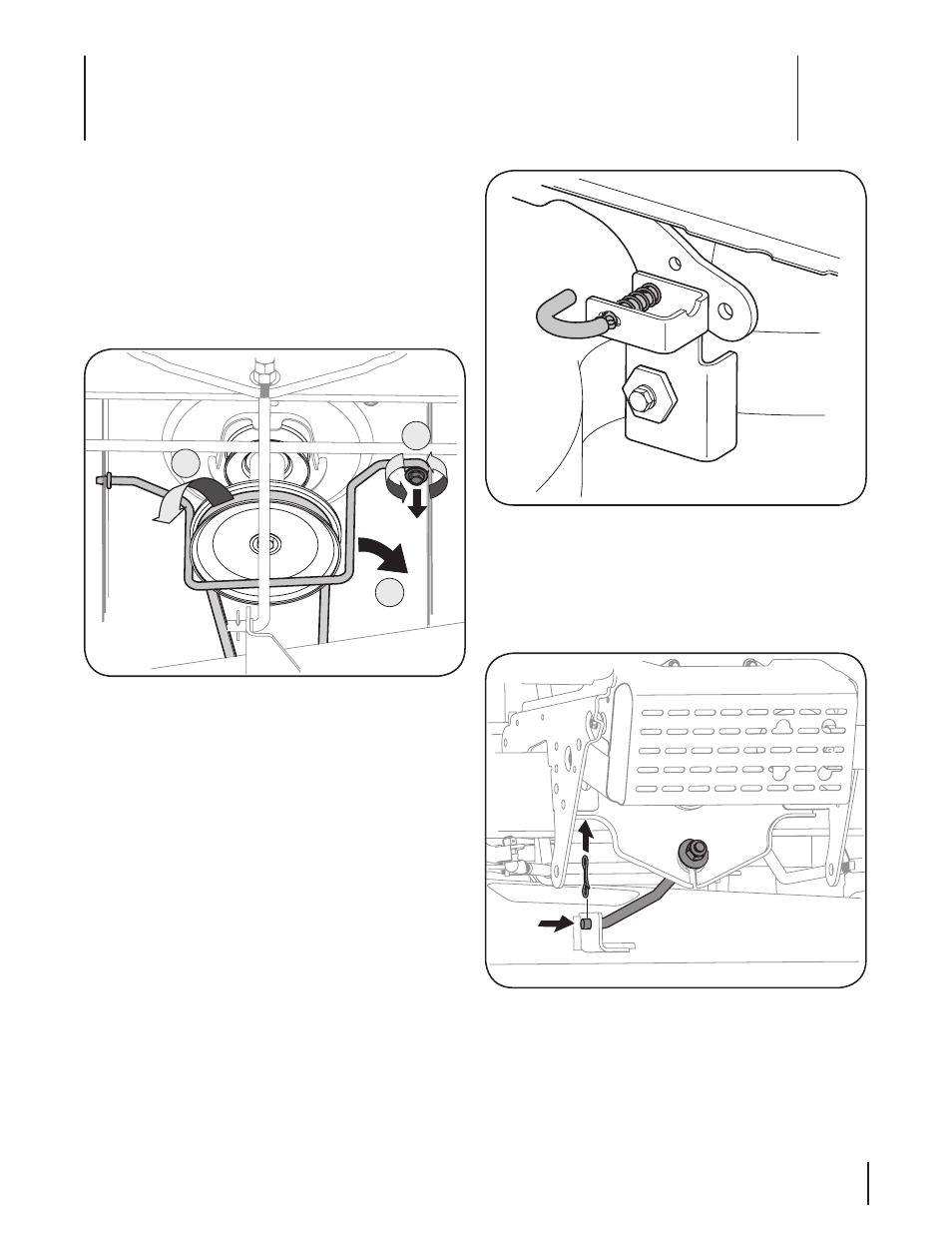

Figura 7-2
Figura 7-3
A
B
C
Figura 7-1
