Haciendo las conexiones, Esp añol – The Singing Machine SMVG-620 User Manual

Page 27

background image

AUDIO

OUT

AUDIO

IN

VIDEO

IN

R

L

VIDEO

OUT

R

L

CAMERA

OUT

HACIENDO LAS CONEXIONES

S8

ESP

AÑOL

R

L

VIDEO IN

AUDIO IN

VISTA POSTERIOR DE

LA SINGING MACHINE

VISTA POSTERIOR DE LA VCR

ENTRADA AUDIO

D

(TOMA BLANCA)

ENTRADA AUDIO

E

(TOMA ROJA)

ENTRADA DE VIDEO

(TOMA AMARILLA)

SALIDA AUDIO

D

(TOMA BLANCA)

SALIDA AUDIO

E

(TOMA ROJA)

SALIDA DEL VIDEO

(TOMA AMARILLA)

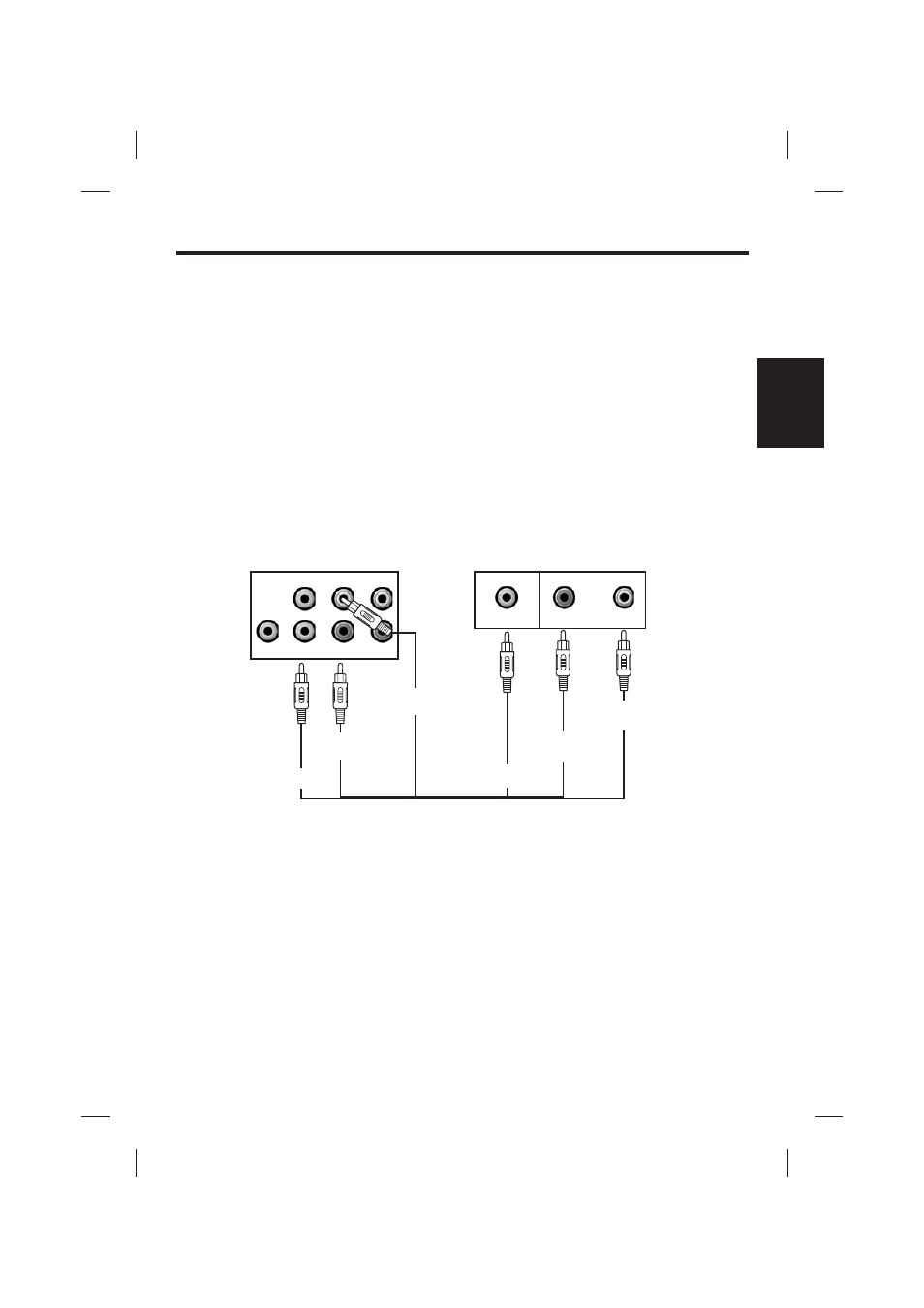

CONEXIÓN DE VIDEO (Para Grabación VCR)

(4) Conecte la punta blanca del cable de interconexión en la toma blanca del cable de

interconexión en la toma blanca toma AUDIO OUT del unidad.

(5) Conecte la punta roja del cable de interconexión en la toma roja del cable de interconexión

en la toma roja toma AUDIO OUT del unidad.

(6) Conecte ahora la otra punta del cable (conectador blanco del canal izquierdo y conectador

rojo del canal derecho) en las enchufes AUDIO IN o AUX IN de VCR de son.

Siga los pasos abajo, para grabar las letras de las músicas CDG o la imagen en el VCR.
(1) Localice los cables de interconexión multicolores.
(2) Conecte el cable de video (amarillo) en VIDEO OUT en la trasera de la Singing Machine

(función de karaoke).

(3) Conecte la otra punta del cable de video (amarillo) a la salida de video de otra fuente tal

como VCR.
