Reemplazo de correa
Correa de transmisión
NOTA: Para ayudar a armar nuevamente, observe la orientación
de la correa de transmisión sobre las dos poleas locas y la polea
volante del motor antes de realizar los siguientes pasos. Vea la
Fig. 7-1.
La correa de transmisión de la bordeadora esta sujeta a desgaste
y se debería cambiar si se presentan signos de agrietamiento,
desintegración o descomposición. Para cambiar la correa
proceda de la siguiente manera:
Trabajando delante de la bordeadora, afloje la tuerca
de seguridad con brida que está sobre el bastidor,
permitiendo que el conjunto de la polea loca gire
levemente fuera del bastidor. Vea la Fig. 7-1.
Con la otra mano, alcance cuidadosamente debajo de
la parte posterior de la unidad y extraiga la correa de
alrededor de la polea volante del motor. Vea la Fig. 7-1.
1.
2.
Retire la guarda de la correa de las poleas del husillo
sacando los dos tornillos autoroscantes que la sujetan al
montaje de la placa de la cuchilla. Vea la Fig. 7-2.
Cuidadosamente retire la correa de las poleas, verificando
una vez más la orientación de la correa. Descarte la correa.
Vea la Fig. 7-2.
Trabajando delante de la bordeadora, coloque la correa en
las poleas del husillo, oriéntela nuevamente hacia las dos
poleas locas y luego colóquela en la polea del volante del
motor.
NOTA: Asegúrese de que el lado “V” de la correa está
asentado sobre la polea superior y que el lado plano de la
correa está asentado sobre la polea inferior. Vea la Fig. 7-2.
Vuelva a instalar el protector de los bordes del husillo con
los tornillos autorroscados extraidos anteriormente.
Asegúrese de que la correa de transmisión está sobre
la polea volante del motor y las poleas locas, y vuelva a
ajustar la tuerca de seguridad con brida que se encuentra
en la parte superior del bastidor.
NOTA: Asegúrese de que la correa de transmisión está
correctamente asentada y que se encuentra cómodamente
ubicada sobre los bordes del husillo y no pellizcada
entre ellos. Repita los tres primeros pasos si la correa está
pellizcada.
¡ADVERTENCIA! Nunca opere la bordeadora sin el
protector de la correa de los bordes del husillo en su
lugar.
3.
4.
5.
6.
7.
Tuerca de
seguridad
de la brida
Polea
volante
del motor

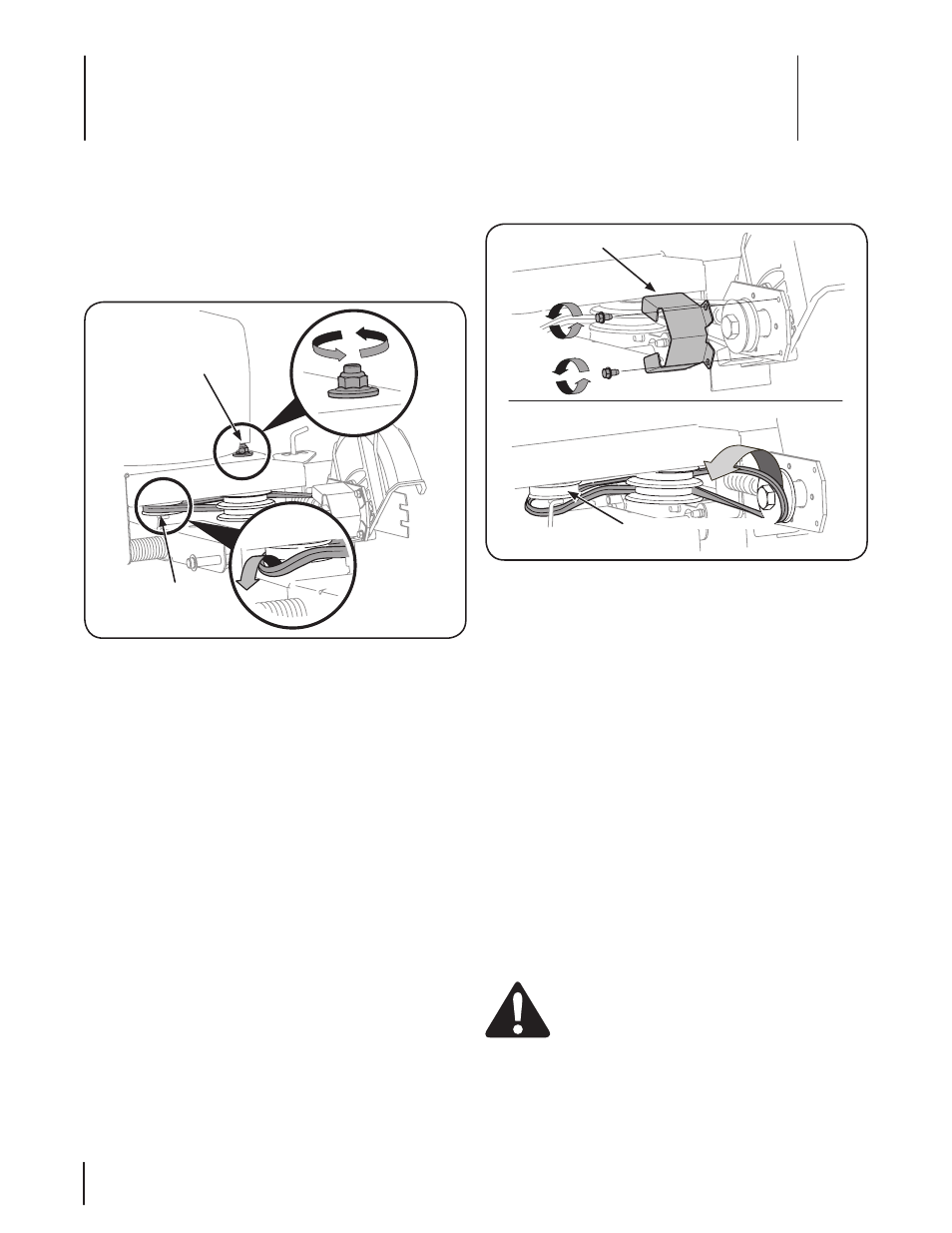

Figura -1
Polea volante del motor
Defensa de la correa
Figura -
