Contents of Carton
Un Edger • Un Manual de Operario de Edger • Un 18 oz. Petróleo de Motor •
Un Manual de Operario de Motor •
NOTA: Esta unidad se entrega SIN GASOLINA ni ACEITE. Después
de armar la unidad, realice la carga de gasolina del motor según
las instrucciones del manual del motor que se entrega con la
unidad.
NOTA: Las referencias al lado derecho o izquierdo de la
bordeadora se observan desde la posición del operador.
Montaje
Barra
Retire y deseche cualquier cartón de empaque que pudiere
haber entre la barra superior y la barra inferior.
Pivote la barra superior hacie arriba hasta que calce en su
lugar. Véase la Fig. 3-1.
Apriete las perillas de mano, ubicadas a derecha e
izquierda de la barra.
1.
2.
Cuerda de Arranque
Ubique la guía de la cuerda del lado derecho de la barra
superior. Afloje, pero NO retire, la perilla de aletas que
asegura la guía de la cuerda a la barra superior. Véase la Fig.
3-2.
Párese detrás de la unidad y sostenga el control de la
cuchilla contra la barra superior.
Jale suavemente de la cuerda de arranque fuera del motor.
¡ADVERTENCIA! La cuchilla de la bordeadora
ROTARÁ al tirar de la cuerda de arranque.
NOTA: La cuerda de arranque no se separa del motor a menos
que el control de la cuchilla (consulte la Fig. 3–2) esté presionado
contra la barra superior.
Deslice la cuerda de arranque a través de la parte superior
de la guía de la cuerda. Vuelva a ajustar la perilla de aletas
que asegura la guía a la barra superior.
1.
2.
3.
4.
1

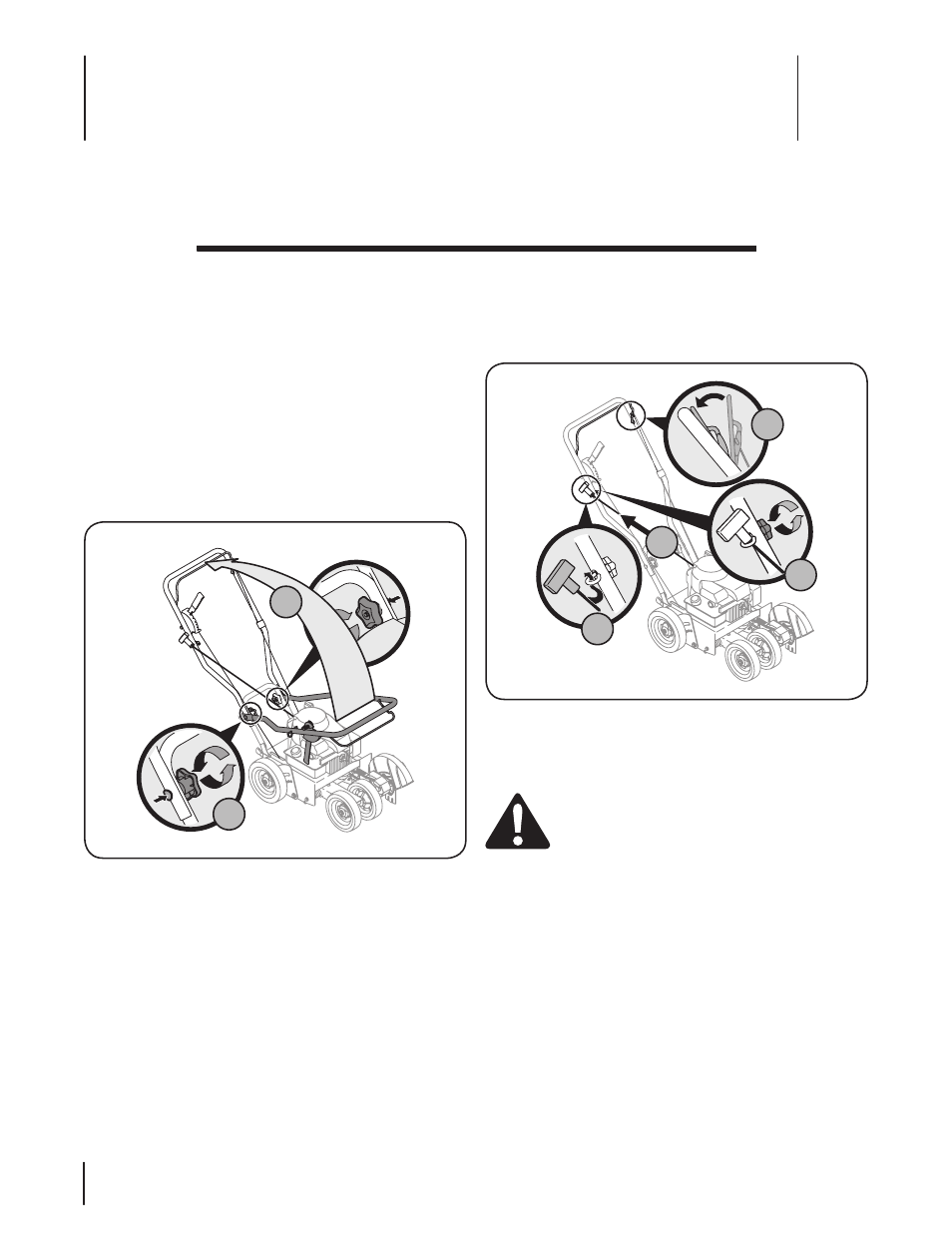

Figura 3-1
1
4
3
Figura 3-
Montaje y Configuración
3
