Servicio
7
16
ADVERTENCIA: Si la cuchilla está desequilibrada
generará vibraciones excesivas cuando rote a altas
velocidades. Esto puede producir daños a la
podadora, y se puede romper, causando así lesiones
personales.
Lubrique el cigüeñal del motor y la superficie interna
del adaptador de la cuchilla con aceite ligero. Deslice el
adaptador de la cuchilla sobre el cigüeñal del motor. Instale
la cuchilla con el lado marcado “Bottom” (inferior) o con el
número de parte hacia el piso cuando la podadora está en
posición de operación. Asegúrese que la cuchilla quede
alineada y asentada en las bridas del adaptador.
Coloque el soporte de campana de la cuchilla en la misma.
Compruebe que las muescas del soporte de campana de
la cuchilla estén alineadas con los orificios pequeños de la
cuchilla.
Vuelva a colocar el perno hexagonal y ajústelo según Los
siguientes valores de torsión: 450 lb-pulg como mínimo,
600 lb-pulg como máximo.
Para asegurar la operación segura de la podadora revise
periódicamente el perno de la cuchilla para determinar si está
bien ajustado.
Cuidado de la correa
Extraiga dos los tornillos con reborde asegurando la
cubierta frontal a la cubierta de la podadora. Vea la Fig. 7-2.
Presione hacia adentro sobre los laterales de la cubierta
frontal y suelte las aletas que la aseguran a las ménsulas del
ajustador de altura. Quite la cubierta de la podadora.
Tire hacia arriba del alambre de la guarda de la
correa.
5.
6.
7.
1.
a.
Cuidado de la Cuchilla
ADVERTENCIA: Cuando saque la cuchilla de corte
para afilarla o reemplazarla, protéjase las manos
usando un par de guantes para trabajo rudo o un
trapo grueso para sostener la cuchilla.
Inspeccione periódicamente el adaptador de la cuchilla en
busca de rajaduras, especialmente cuando golpee un objeto
extraño. Realice los reemplazos que resulten necesarios. Siga los
pasos que aparecen debajo para realizar el mantenimiento de la
cuchilla.
Desconecte el cable de la bujía. Gire la podadora sobre el
costado y compruebe que el filtro de aire y el carburador
queden mirando hacia arriba.
Saque el perno y el soporte de campana de la cuchilla que
sostienen la cuchilla y el adaptador de la misma al cigüeñal
del motor, Fig. 7-1.
Saque la cuchilla y el adaptador del cigüeñal, Fig. 7-1.
NOTA: Quitando estos artículos en unidades con 25 mm
el adaptador, las poleas y las arandelas también pueden
liberarse de el cigüeñal. Esté seguro para hacer la nota de
la orientación de estos artículos para nueva sesión.
Para comprobar el equilibrio, retire la cuchilla y balancee
sobre un destornillador de eje redondo. Saque metal del
lado pesado hasta que quede bien equilibrada. Cuando
afile la cuchilla, siga el ángulo original de la muela como
guía. Afile cada borde de corte por igual para mantener el
balance de la cuchilla.
1.
2.
3.
4.
Cuchilla
Adaptador de la
Misma
Perno
Soporte de
Campana de
la Cuchilla

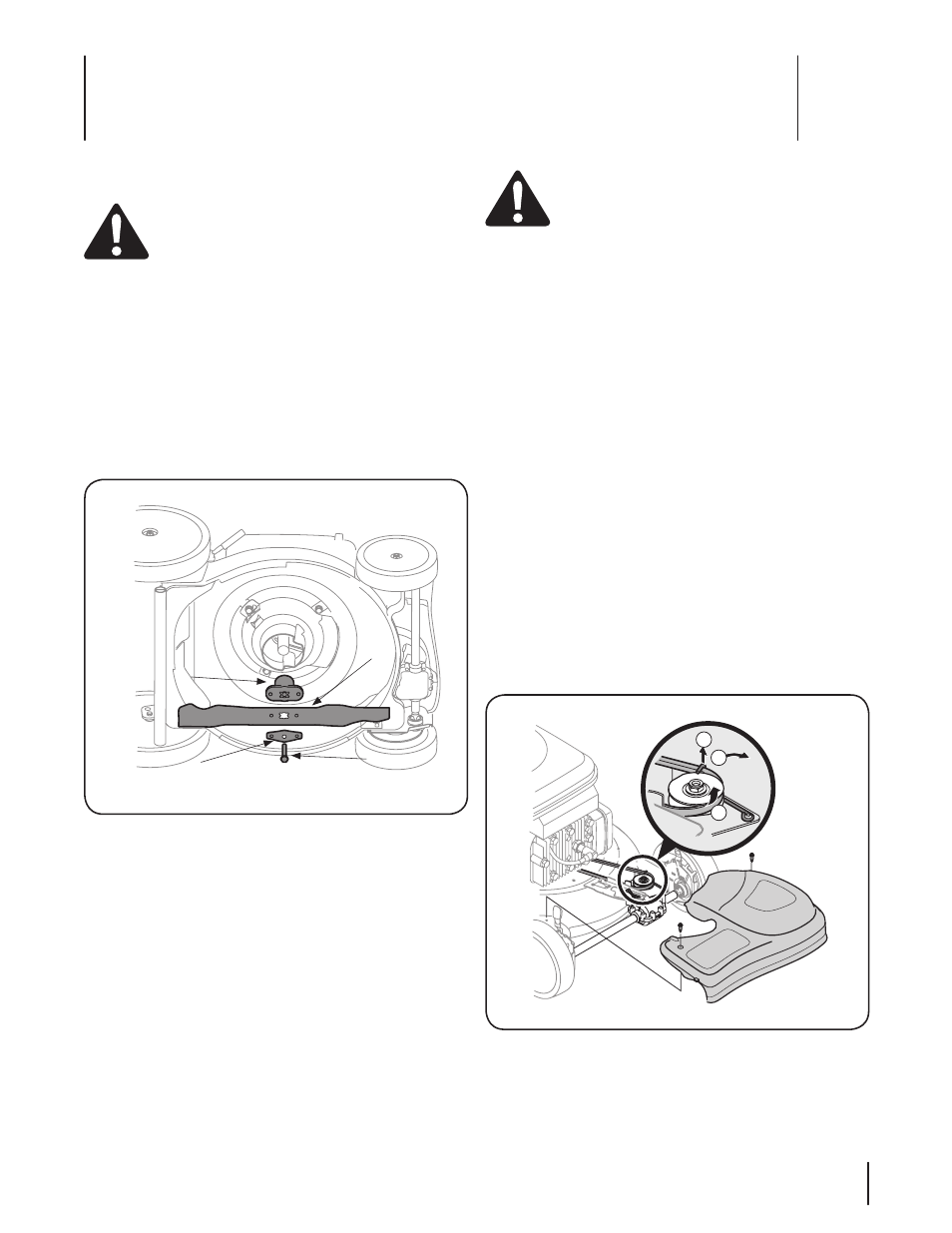

Figura 7-1
A
B
C
Figura 7-2
