10 s
ección
3— M
Ontaje y
c
Onfiguración
Una placa de ajuste y una palanca en cada rueda proporcionan el
ajuste de la altura de corte.
Presione la palanca hacia la rueda.
Muévala a cualquier de las posiciones para la altura de
corte deseado. Vea la Fig. 3-7.
Libere la palanca hacia la cubierta de la podadora.
IMPORTANTE: Todas las ruedas deben ser colocadas en
la misma posición relativa. Cuando el terreno es agreste
o irregular cambie la palanca de ajuste de la altura a una
posición más alta. De esta manera se cuida más el césped.
Control de transmisión
La rueda de ajuste está ubicada en el alojamiento de la manija
de control de transmisión y se utiliza para ajustar o aflojar la
correa de transmisión. Deberá ajustar el control de transmisión
si la podadora no se autopropulsa con el control de transmisión
enganchado o si las ruedas de la podadora vacilan con el
control de transmisión enganchado. Si ocurre alguna de estas
condiciones, rote la rueda de ajuste en sentido de las agujas del
reloj para ajustar el cable o en sentido contrario a las agujas del
reloj para aflojar el cable, Fig. 3-8.
Llenado de gasolina y aceite
Refiérase a las instrucciones del manual del motor para la
información de motor.
Añadir el petróleo proporcionado antes de la unidad inicial
por primera vez de la caja.
Atender el motor con la gasolina como instruido en el
manual del motor.
ADVERTENCIA: Tenga extremo cuidado cuando
manipule gasolina. La gasolina es altamente
inflamable y sus vapores pueden causar
explosiones. Nunca agregue combustible a la
máquina en interiores o mientras el motor está
caliente o en funcionamiento. Apague cigarrillos,
cigarros, pipas y otras fuentes de combustión.
1.
2.
3.
1.
2.

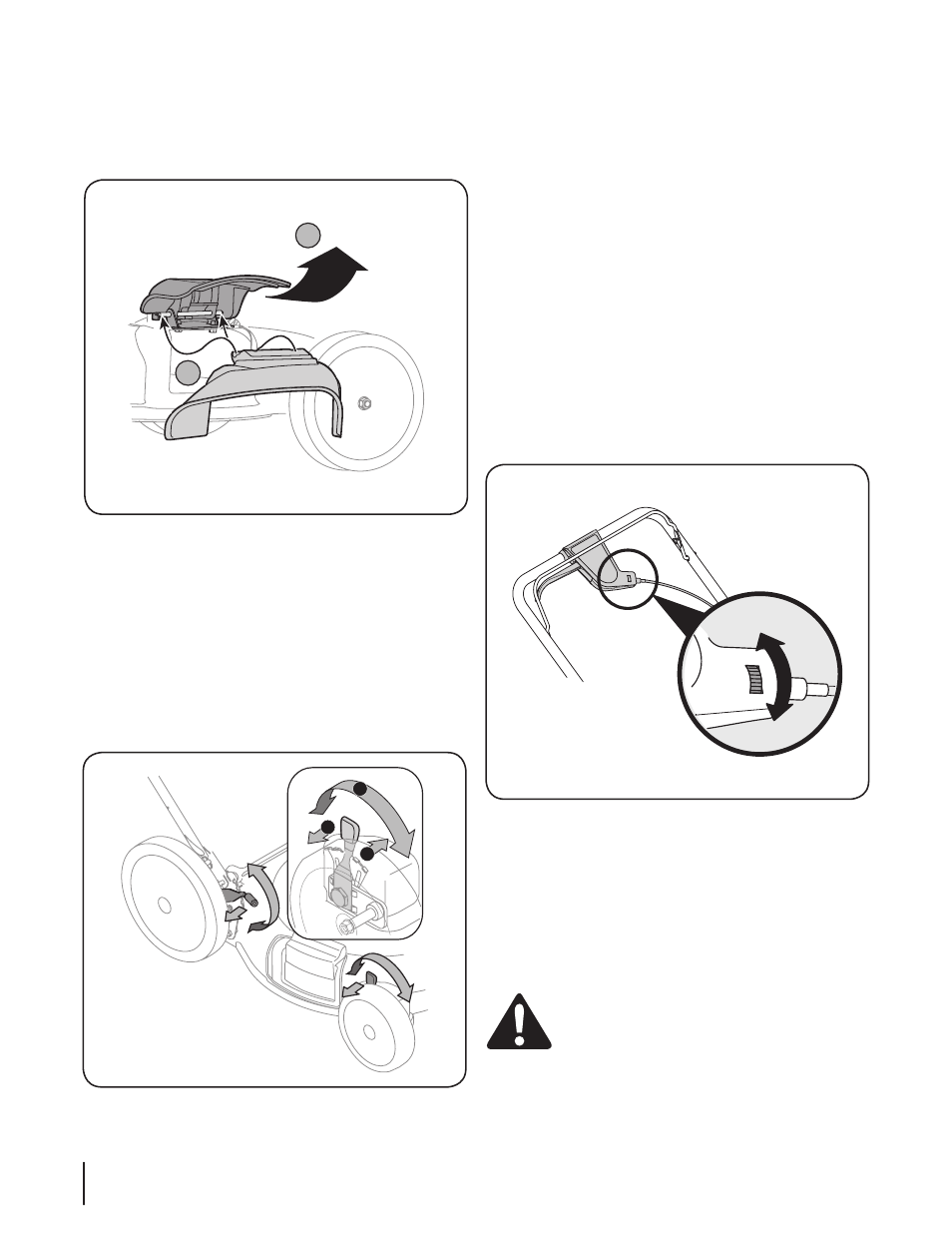

Canal de Descarga Lateral
Su podadora ha sido enviada como abonadora. Si hace la
conversión a descarga lateral, asegúrese de que el colector
de césped esté fuera de la unidad y que la puerta de descarga
trasera esté cerrada. Vea Fig. 3-6.
En el costado de la podadora, levante el adaptador para
abono.
Deslice los dos ganchos del canal de descarga lateral
debajo del pasador de bisagra sobre el montaje del
adaptador para abono. Baje el adaptador para abono.
No extraiga la clavija para abono lateral en cualquier
momento, aún cuando no esté abonando.
Ajustes
Ajuste de la altura de corte
1.
2.
1
2
3
Figura 3-
Figura 3-6
1
2
Ajustar
Aflojar
Figura 3-
