Deslice el canal de plástico sobre los ganchos del
marco. Todos los canales excepto la parte superior
central de la bolsa se acoplan desde el exterior.
El centro de la bolsa se acopla desde el interior.
Para acoplar el colector de césped.
Levante la puerta de descarga posterior, Fig. 3-5.
Coloque el colector de césped en la varilla de pivote.
Suelte la puerta de descarga de modo que descanse
sobre el colector de césped.
ADVERTENCIA: Nunca opere la podadora a
menos que los ganchos del colector de césped
estén firmemente asentados en las ranuras de los
montajes de la ménsula de la manija y la puerta de
descarga posterior descanse firmemente contra la
parte superior del colector de césped.
b.
c.
2.
a.
b.
3. La guía de la cuerda está unida al costado derecho de la
manija superior. Afloje la tuerca de mariposa que sujeta la
guía de la cuerda, Fig. 3-3.
Sostenga el control de la cuchilla contra la manija
superior.
Jale lentamente la cuerda de arranque para sacarla
del motor. Suelte el control de la cuchilla.
Deslice la cuerda de arranque en la guía.
Ajuste la tuerca mariposa.
Inserte los pasadores de las uniones de cables dentro de
Los orificios de la manija inferior. Tire de las uniones del
cable apretándolas y recortando el exceso.
Colector de Césped
Para ensamblar el colector de césped (de ser necesario),
Haga el cierto bolso es dio vuelta a la derecha el lado antes
de reunir (la advertencia de la etiqueta será por fuera).
Coloque la bolsa sobre el marco con el lado negro
de plástico en el fondo, Fig. 3-4.
a.
b.
c.
d.
4.
1.
a.
A
C
D
B

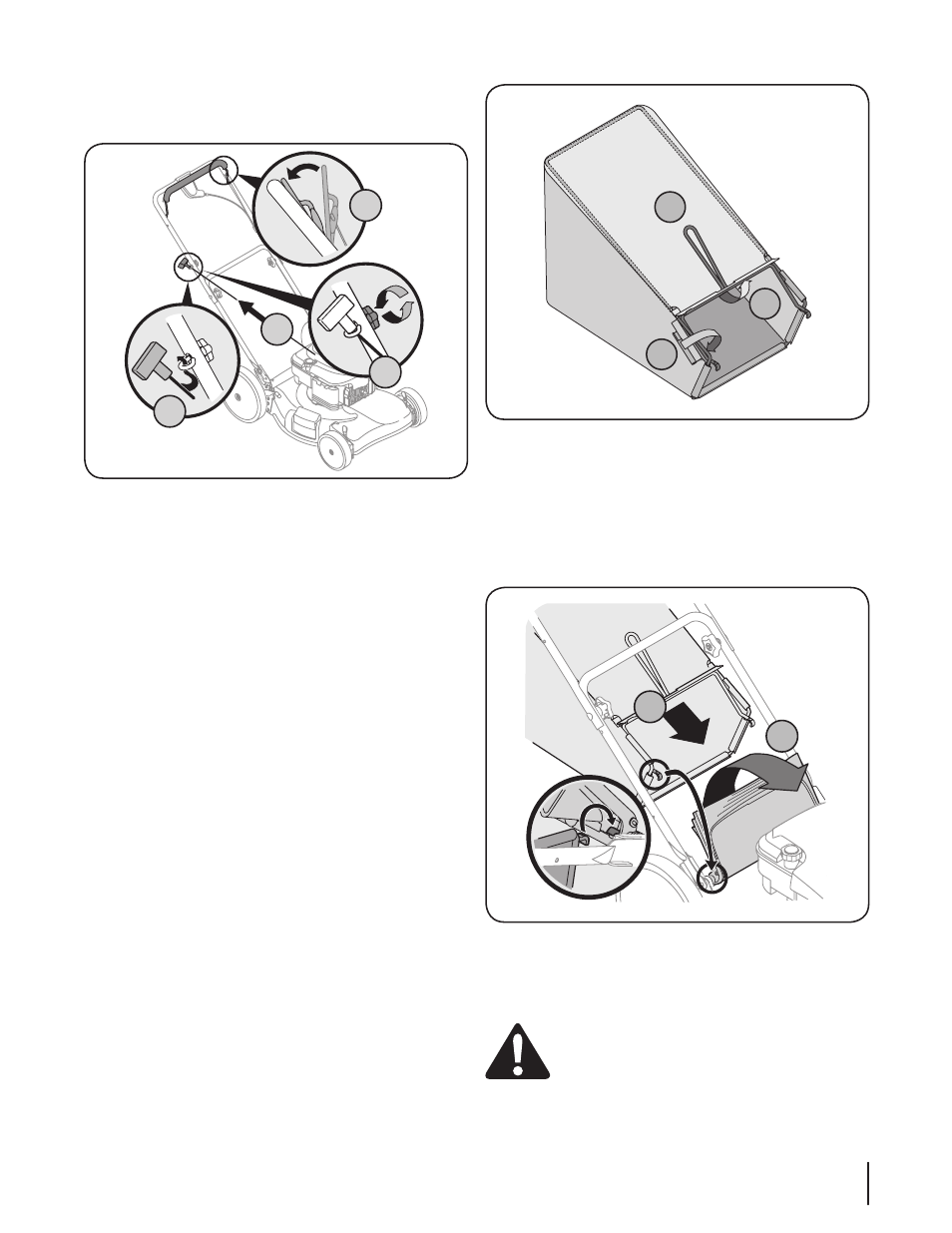

Figura 3-3
A
C
B
Figura 3-4
B
A
Figura 3-5
