44
DE
Spezifikationen MD-FP152/64r MD-FP152/94r MD-FP152/124r
Frequenzgang, ±3 dB 50-17,5 kHz 50-19 kHz 50-19 kHz
Frequenzbereich, -10 dB 45-18 kHz 45-20 kHz 5-20,5 kHz
Maximaler Spitzen-SPL 129 dB 129 dB 129 dB
Nennabstrahlung, H x V 60°x40° 90°x40° 120°x40°
(bei Installation ab Werk)
Richtungsmaß
12,8 11,3 9,6
Richtungsfaktor 19,0 13,4 9,1
Akustische Crossover-Frequenz 1,32 kHz 1,4 kHz 1,2 kHz
Wandlerbeschreibung NF: 15 Zoll (381 mm) Durchmesser, 4 Zoll (102 mm) Schwingspule, Ferritmagnet
HF: 1,4 Zoll (36 mm) Ausgangsdurchmesser, 2,5 Zoll (64 mm) Schwingspule, Neodymmagnet, alle Modelle
Verstärkerleistung NF: 800 W, HF: 200 W, alle Modelle
Eingangsempfindlichkeit 1,2 V
rms
(+4 dB), alle Modelle
Eingangs-Headroom/Clipping 7,5 V
rms
(+19,5 dB), alle Modelle
Eingangsanschluss/Impedanz XLR-Buchse, 20 kOhm, symmetrisch, alle Modelle
Ausgangsanschluss XLR-Stecker, parallel verdrahtet mit Eingangsanschluss
Steuerungselemente, Anzeigen und drehbare Schalltrichterbaugruppe, Verstärkungsregler, 100 Hz-High-Pass-Filterschalter, Clip/Limit (rote LED),
Einstellungen Signalpräsenz (grüne LED), Strom (blaue LED), alle Modelle
Schutz, behördl. Zert. Thermische Grenzleistung, Stummschaltung Ein/Aus, Einschaltstrombegrenzung, FCC Klasse B (geleitete und
ausgestrahlte Emissionen), UL/CE-zertifiziert

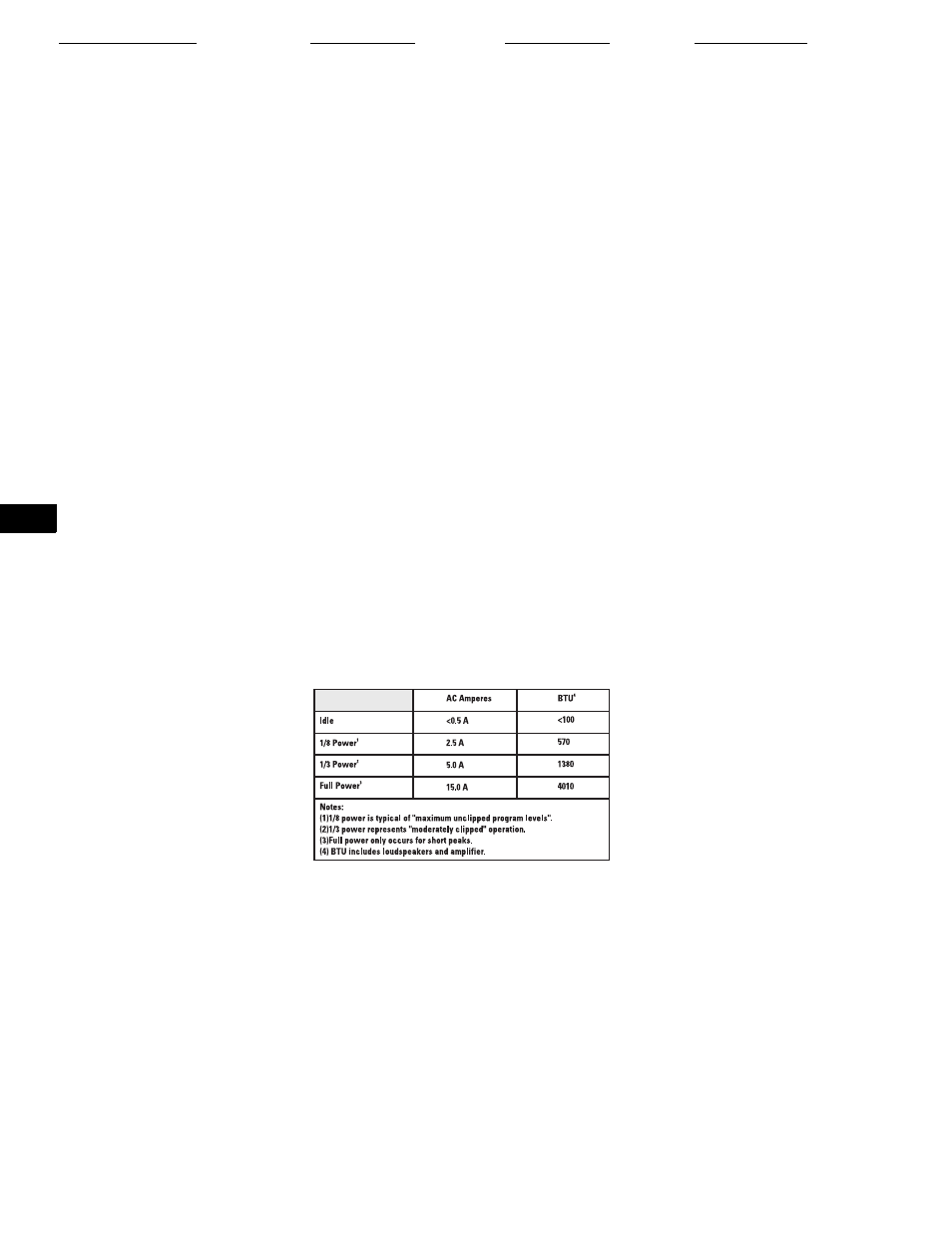

Netzstromanforderungen
Netzanschluss Werkseitig gelieferter Kabelsatz: Neutrik Powercon an 10 Fuß (3 m) #18AWG 120 V-Kabelsatz, Nordamerika
Abmessungen 20,5 Zoll (521 mm) B, 35,0 Zoll (889 mm) H, 17,1 Zoll (432 mm) T, einschließlich Kühlrippen an Rückseite.
Hinter dem Gehäuse 100 mm (4,0 Zoll) Abstand halten, um eine korrekte Verstärkerkühlung zu gewährleisten.
Gewicht 89 lb/41 kg 88 lb/40 kg 89 lb/41 kg
Oberflächenausführung und Gitter Alle Modelle - widerstandsfähige, texturierte Lackierung mit pulverspritzlackiertem Stahlgitter
Anmerkungen:
1- Maximaler Spitzen-SPL: Berechnet durch Addieren der Lautsprecherempfindlichkeit (1 W bei 1 m) zur Spitzenleistung (dBw) des gelieferten Verstärkers.
2- Abstrahlung: Eingeschlossener Winkel zwischen -6dB-Punkten, plus X, minus Y dB, 500 bis 3,2 kHz, gemessen bei ISO-bevorzugten Ein-Drittel-Oktavintervallen oder für einen anderweitig spezifizierten Frequenzbereich.
3- Richtungsmaß (DI): Differenz zwischen On-Axis-SPL und durchschnittlichem SPL (unter Berücksichtigung aller Achsen) für den angegebenen Beschallungsbereich. DI= 10 log Q
4- Richtungsfaktor (Q): Richtungsmaß ausgedrückt als Leistungsverhältnis Q=10 exp DI/10
5- Verstärkerleistung: maximal aufrechterhaltene Leistung bei weniger als 1% Clipping als Durchschnitt über dem intendierten Frequenzbereich.
6- Eingangsempfindlichkeit: Sinuswellen-Eingangsspannung, die notwendig ist, um Verstärker-Clipping zu erzielen, gemessen im Frequenzbereich, der verwendet wird, um maximalen Spitzen-SPL zu bestimmen, wobei die Verstärkung „normal“ ist
und keine Verstärkungsreduzierung durch Begrenzung vorliegt.
7- Eingangs-Headroom/Clipping: maximale Eingangsspannung
8- Eingangsanschluss/Impedanz: HF-Parallelkapazität darf die Impedanz nicht um mehr als 30 % bei 20 kHz reduzieren.
9- noch festzulegen, Daten zum Zeitpunkt der Drucklegung nicht verfügbar
