33
FR
Caractéristiques techniques MD-FP152/64r MD-FP152/94r MD-FP152/124r
Réponse en fréquence, ±3 dB 50-17,5 kHz 55-19 kHz 50-19 kHz
Plage de fréquence, -10 dB 45-18 kHz 45-20 kHz 5-20,5 kHz
SPL de crête maximum 129 dB 129 dB 129 dB
Couverture nominale, H x V 60°x40° 90°x40° 120°x40°
(comme installé à l'usine)
Indice de directivité
12,8 11,3 9,6
Facteur de directivité 19 13,4 9,1
Fréq. de filtre passif acoustique 1,32 kHz 1,4 kHz 1,2 kHz
Description du transducteur LF : diamètre de 381 mm, bobine mobile de 102 mm, aimant de ferrite
HF : diamètre de sortie de 36 mm, bobine mobile de 64 mm, aimant de néodyme, tous les modèles
Puissance d'ampli LF : 800 W, HF : 200 W, tous les modèles
Sensibilité d'entrée 1,2 V
(efficace)
(+4 dB), tous les modèles
Marge de sécurité d'entrée/limitation 7,5 V
(efficace)
(+19,5 dB), tous les modèles
d'amplitude
Connecteur d'entrée/impédance XLR femelle, 20 kilo-ohms, équilibré, tous les modèles
Connecteur de sortie XLR mâle, branché en parallèle avec le connecteur d'entrée
Commandes, voyants et ensemble de pavillon acoustique orientable, Commande de gain, commutateur de filtre passe-haut 100 Hz, limitation
Réglages d'amplitude (voyant rouge), présence d'un signal (voyant vert),
Alimentation (voyant bleu), tous les modèles
Protection, certifications d'organisations Limitation thermique, marche/arrêt silence, limitation de courant d'appel secteur, FCC classe B
(émissions conduites et rayonnées), homologation UL/CE

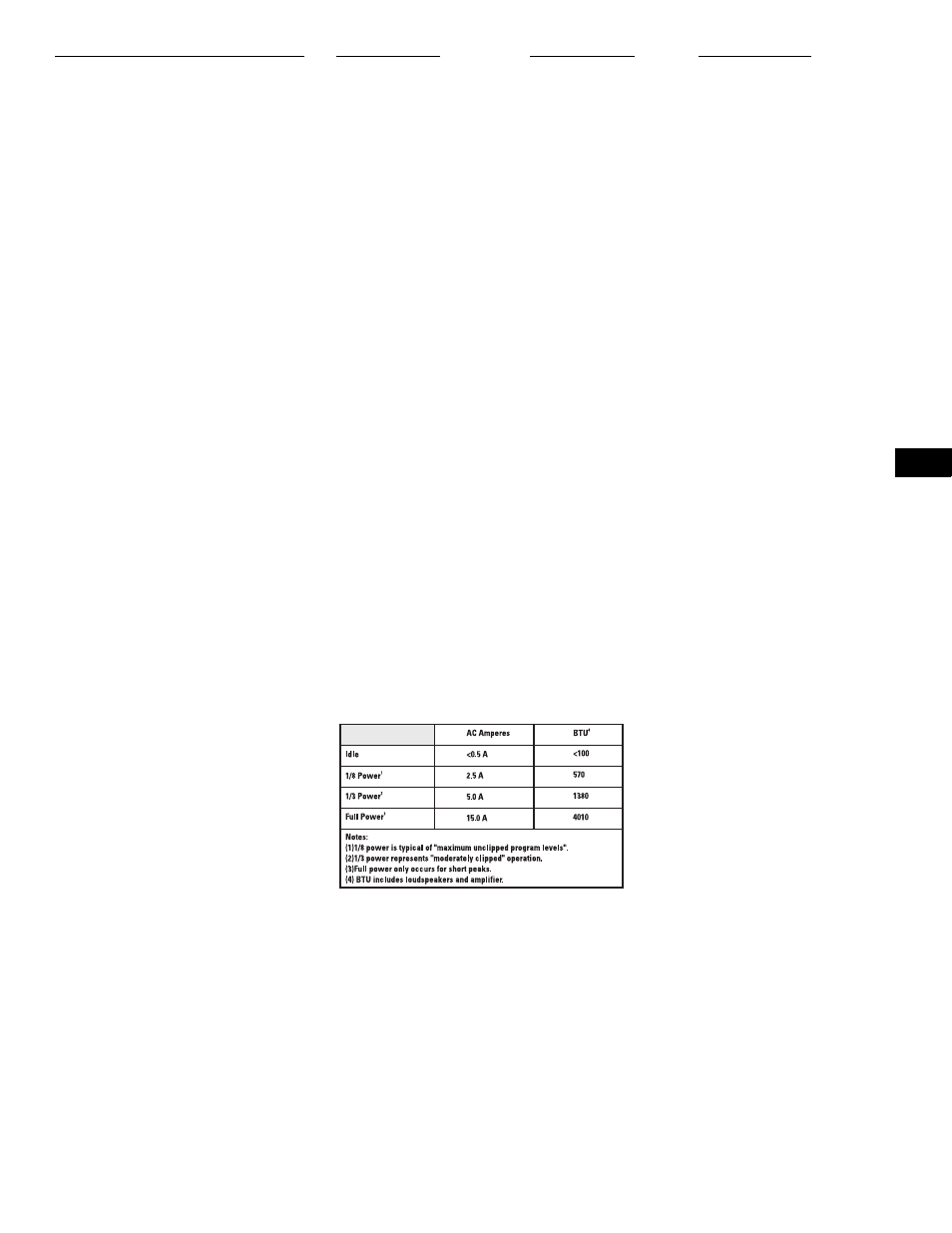

Exigences d'alimentation secteur
Connecteur d'alimentation secteur Cordon fourni par l'usine : Neutrik Powercon sur cordon de 3 m 18 AWG 120 V (Amérique du Nord)
Dimensions 521 mm (l), 889 mm (H), 432 mm (P), y compris les ailerons du dissipateur de chaleur arrière
Prévoir un espace de 100 mm derrière l'enceinte pour assurer le refroidissement correct de l'amplificateur
Poids 41 kg 40 kg 41 kg
Finition et grille Tous les modèles - Peinture texturée résistant à l'usure avec grille d'acier perforée peinte en poudre
Remarques :
1- SPL (niveau sonore) de crête maximum : calculé en ajoutant la sensibilité du haut-parleur (1 W à 1 m) à la puissance de crête (dBw) de l'amplificateur fourni
2- Couverture : Angle inclus entre points -6 dB, plus X, moins Y dB, 500 à 3,2 kHz, mesurée à intervalles tiers d'octave préféré par l'ISO ou pour une plage de fréquence autrement spécifiée.
3- Indice de directivité (ID) : différence entre SPL sur axe et SPL moyen (moyenne de tous les axes) pour la plage de couverture spécifiée ID= 10 log Q
4- Facteur de directivité (Q) : indice de directivité exprimé sous forme de rapport de puissance Q=10 exp ID/10
5- Puissance d'amplificateur : puissance soutenue maximum à moins de 1% de limitation d'amplitude, dont la moyenne est calculée sur la plage de fréquence prévue
6- Sensibilité d'entrée : tension d'entrée sinusoïdale requise pour atteindre la limitation d'amplitude de l'amplificateur, mesurée dans la plage de fréquence utilisée pour déterminer le SPL de crête maximum, avec le gain sur « normal » et aucune
réduction du gain pour cause de limitation
7- Marge de sécurité d'entrée/limitation d'amplitude : tension d'entrée maximum
8- Connecteur d'entrée/impédance : la capacité de shunt RF ne doit pas réduire l'impédance de plus de 30 % à 20 kHz.
9- TBD = à déterminer, données indisponibles à la mise sous presse
