连接
HF 输入终端
HF-63 具有阻挡带螺旋式终端，可接受高达 #10AWG (5.3mm
2
) 的绞合式扬声器布线。将放大器的高频输出信号
连接到扬声器的 HF INPUT 终端。观察正确的极性；放大器 + 信号到扬声器 + HF INPUT，放大器 - 信号到扬声
器 - HF INPUT。使用最大导线尺寸和最短长度。
注意 ! 整个系统保持正确的扬声器连接极性，以便获得最佳性能。勿对 HF-63 应用全范围信号 ! HF-63
中没有分频器，只有一个平衡和保护网络。在信号应用到 HF-63 之前，所有完成所有必需的信号处理。

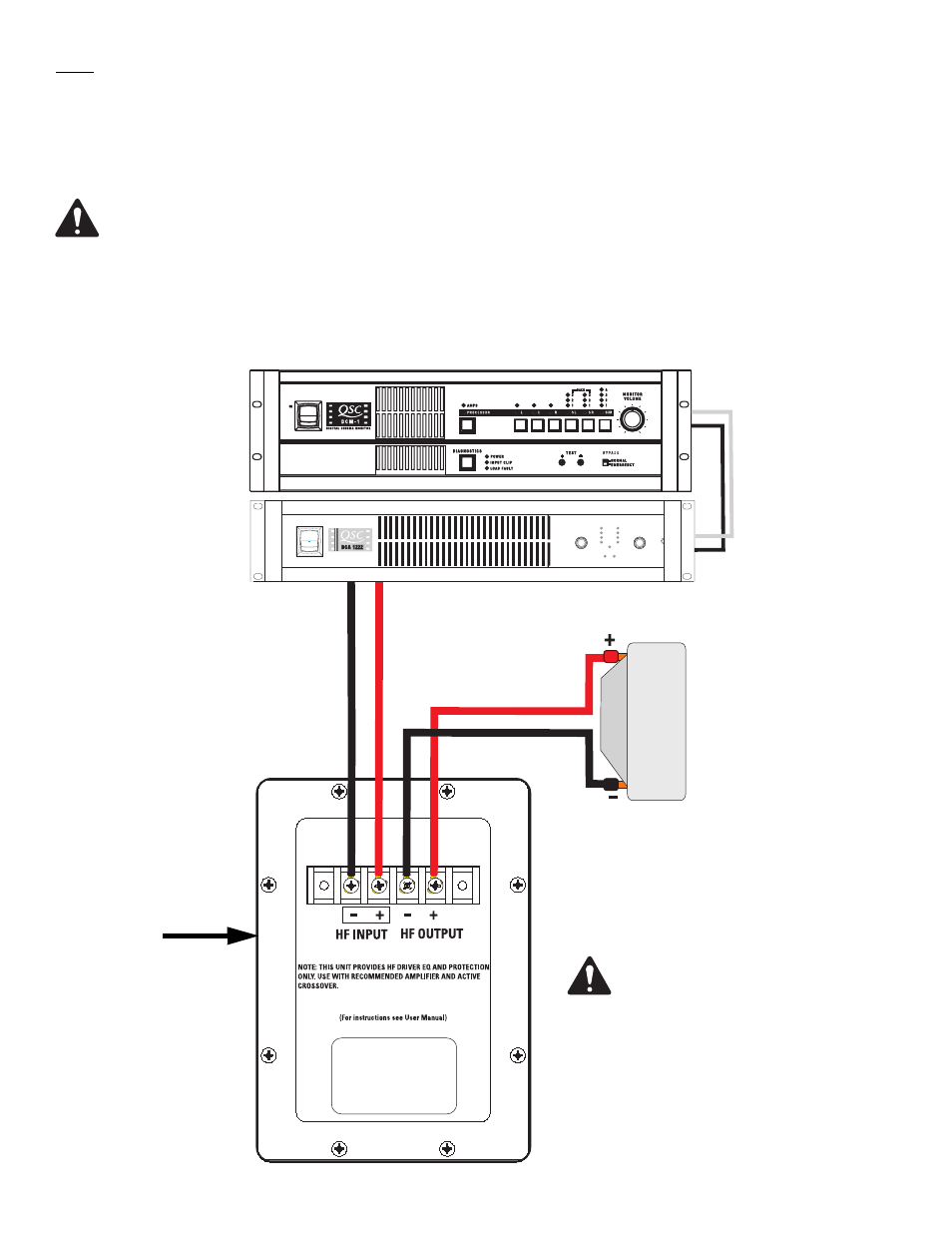

HF 输出终端
HF OUTPUT 终端在出厂时已经连至压缩驱动器。这些终端应 仅 连到 HF-63 的压缩驱动器。
压缩驱动器
放大器
处理后的高频程
序信号
QSC DCM 或其他
有源分频器
注意：HF-63 连接机罩不包括分频网
络。确保只有高频信号应用到 HF
INPUT 终端，否则会造成压缩驱动器
损坏。
HF-63 连接终端
