HF-63 - Technische Daten

(können jederzeit ohne vorherige Mitteilung geändert werden)

Frequenzbereich:

400 Hz - 16 kHz (-6 dB, Vollraum)

Nominelle Abstrahlung:

90° horizontal x +15 bis -35° vertikal (50° insgesamt, vertikale Einstellung erfolgt durch verstellbare Schwenkarm-
Halterung). Die horizontale Abstrahlung kann durch Änderung der Montageposition auf dem Niederfrequenzgehäuse vor
dem Festziehen der Schrauben eingestellt werden.

DI:

9,0 dB (durchschnittl. 600 bis 16.000 Hz)

Q:

8,0 (durchschnittl. 600 bis 16.000 Hz)

Maximaler Ausgang:

131,5 dB berechneter Spitzen-SPL, 1 m, Halbraum

Impedanz:

8 Ohm (nominell)
9,0 Ohm min. bei 8.000 Hz
30 Ohm max. bei 475 Hz

Maximale Eingangsleistung:

50 W eff. (8 Stunden bei Rosa-Rauschen mit einem Crestfaktor von 6 dB, 1.000 bis 10.000 Hz)
60 W eff. (2 Stunden Rosa-Rauschen mit einem Crestfaktor von 6 dB, 1.000 - 10.000 Hz, AES-Methode)

Empfindlichkeit:

107,5 dB Halbraum, 1 W, 1 m

Crossover-Frequenz:

1.000 Hz oder höher, 24 dB je Oktave

Anschlüsse:

Barrier-Strip-Schraubklemmen für Litzendraht-Querschnitt bis zu 10 AWG (5,2 mm

2

). 4 Klemmen: 2 HF-Eingangsklemmen

(HF INPUT) und 2 Nachkompensationsausgänge (HF OUTPUT). HF OUTPUT werkseitig mit Komprimierungstreiber
verbunden.

Wandler:

1,5-Zoll- (38-mm-) Ausgang, 2,5-Zoll- (63,5-mm-) Titan-Komprimierungstreiber.

Befestigungsteile:

Befestigung auf dem Niederfrequenzgehäuse mit drei Schrauben (5/16-18, 19 mm lang)

Größe:

762 mm breit x 406 mm hoch x 508 mm tief

Gewicht:

Versandgewicht: 22,7 kg, Nettogewicht: 18,4 kg

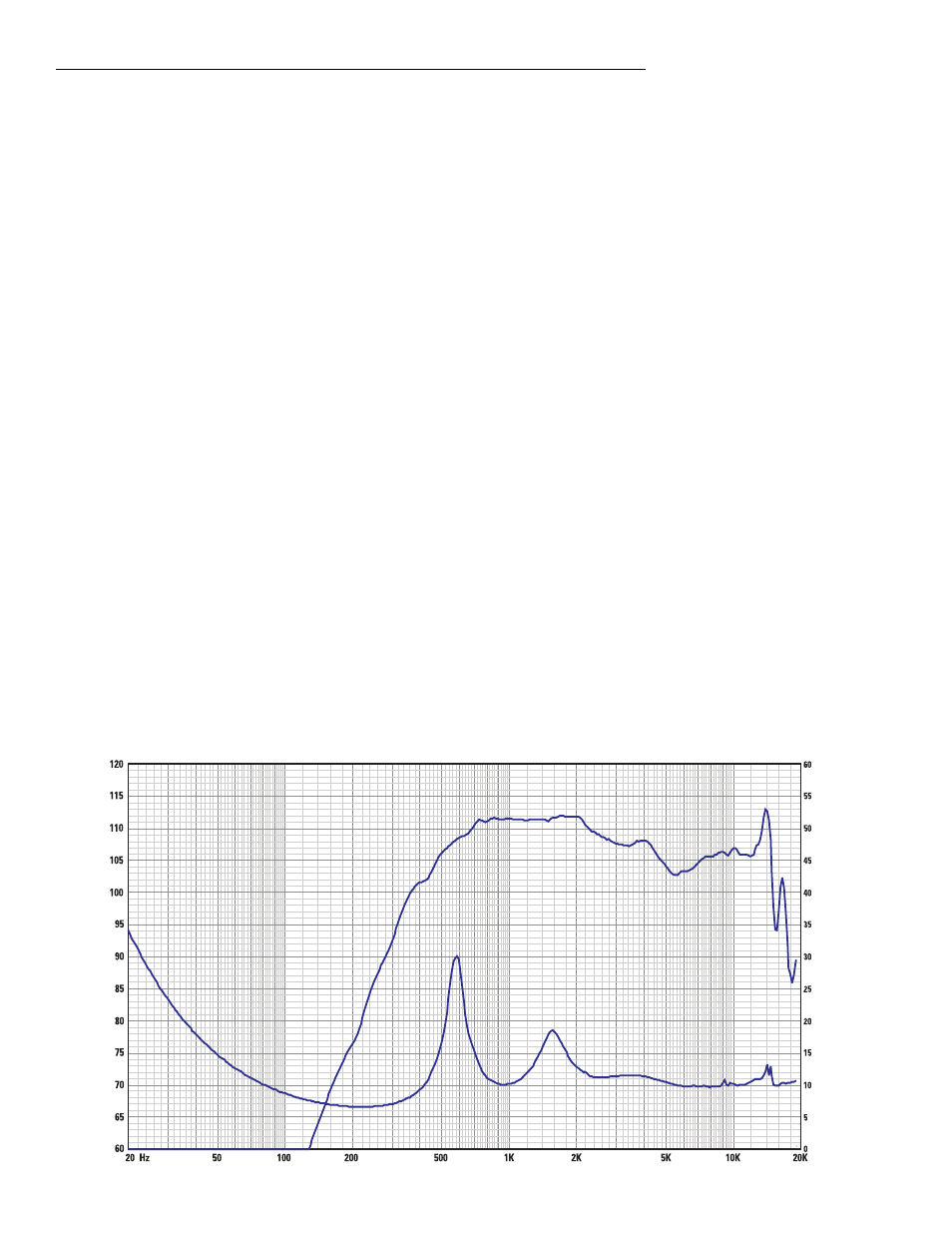

SPL und Impedanz im Verh. zur Frequenz

SP

L (d

B)

Frequenz (Hertz)

Im

peda

nz (Ohm)

Impedanz

SPL
