Conexiones
Terminales de ENTRADA de HF
El HF-63 tiene terminales de tornillo de barra protectora que aceptan alambre trenzado de calibre de hasta #10 AWG (5.3 mm
2
) para
altavoces. Conecte la señal de salida de alta frecuencia del amplificador en los terminales de ENTRADA de HF del altavoz. Observe la
polaridad adecuada; señal + del amplificador al altavoz + ENTRADA de HF, señal - del amplificador al altavoz - ENTRADA de HF. Use
el alambre de calibre más grande y de longitud más corta para la aplicación.
¡NOTA! Mantenga la polaridad adecuada en la conexión del altavoz en todo el sistema para obtener el máximo
rendimiento. ¡No aplique una señal de intervalo total al HF-63! No hay cruce en el HF-63, sólo una red de ecualiza-
ción y protección. Todo el procesamiento requerido de la señal debe hacerse antes de aplicar la señal al HF-63.
Terminales de SALIDA de HF
Los terminales de SALIDA de HF se conectan en fábrica al excitador de compresión. Estos terminales SÓLO se deben conectar al exci-
tador de compresión del HF-63.

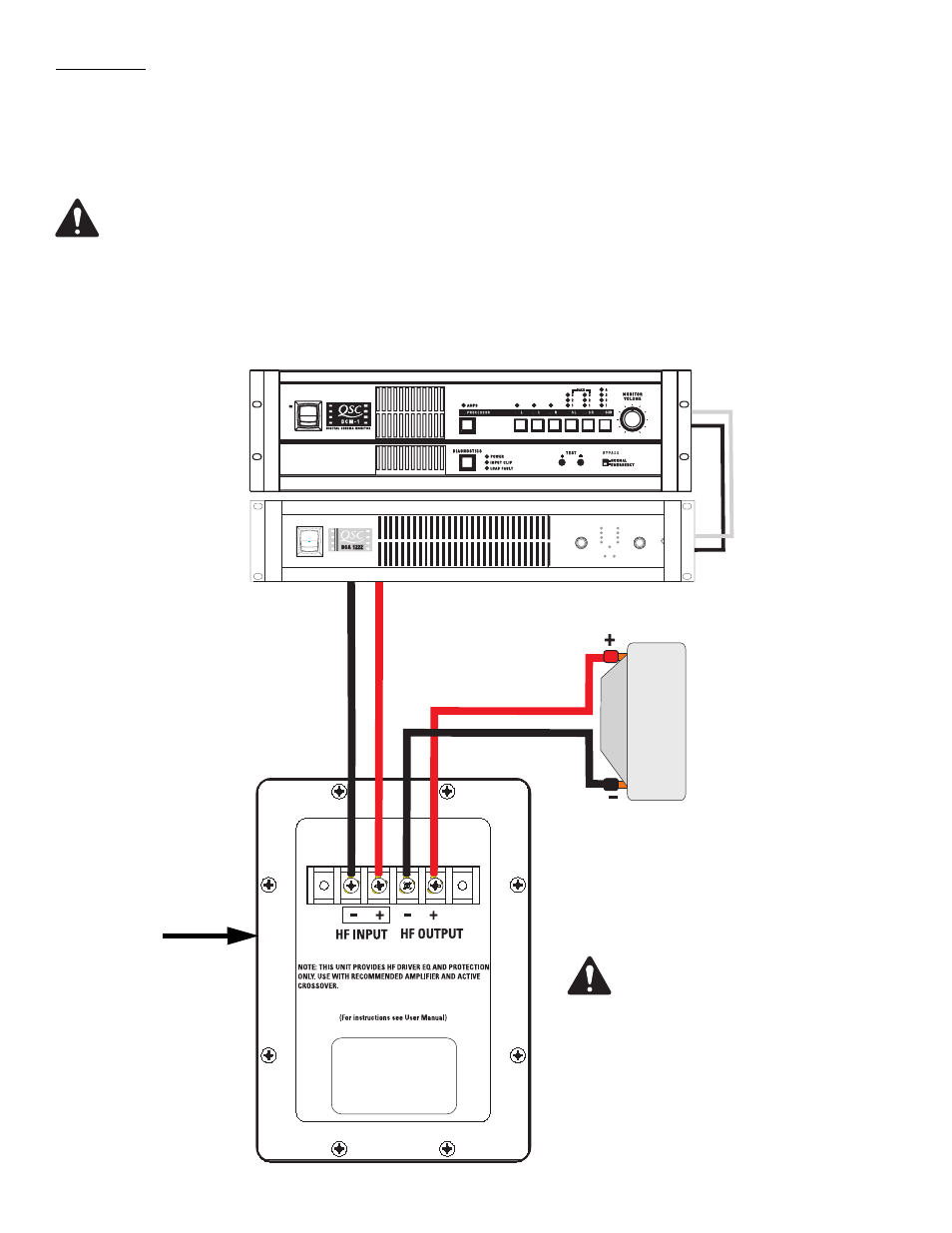

Excitador de
compresión
Amplificador
Señal procesada
del programa de
alta frecuencia
DCM de QSC u otro
cruce activo
Nota: ¡La caja de conexión del HF-63 no
contiene una red de cruce! Asegúrese que
sólo se aplique la señal de alta frecuencia
a los terminales de ENTRADA de HF,
porque de lo contrario, pueden ocurrir
daños al excitador de compresión.
Terminales de con-
exión del HF-63
